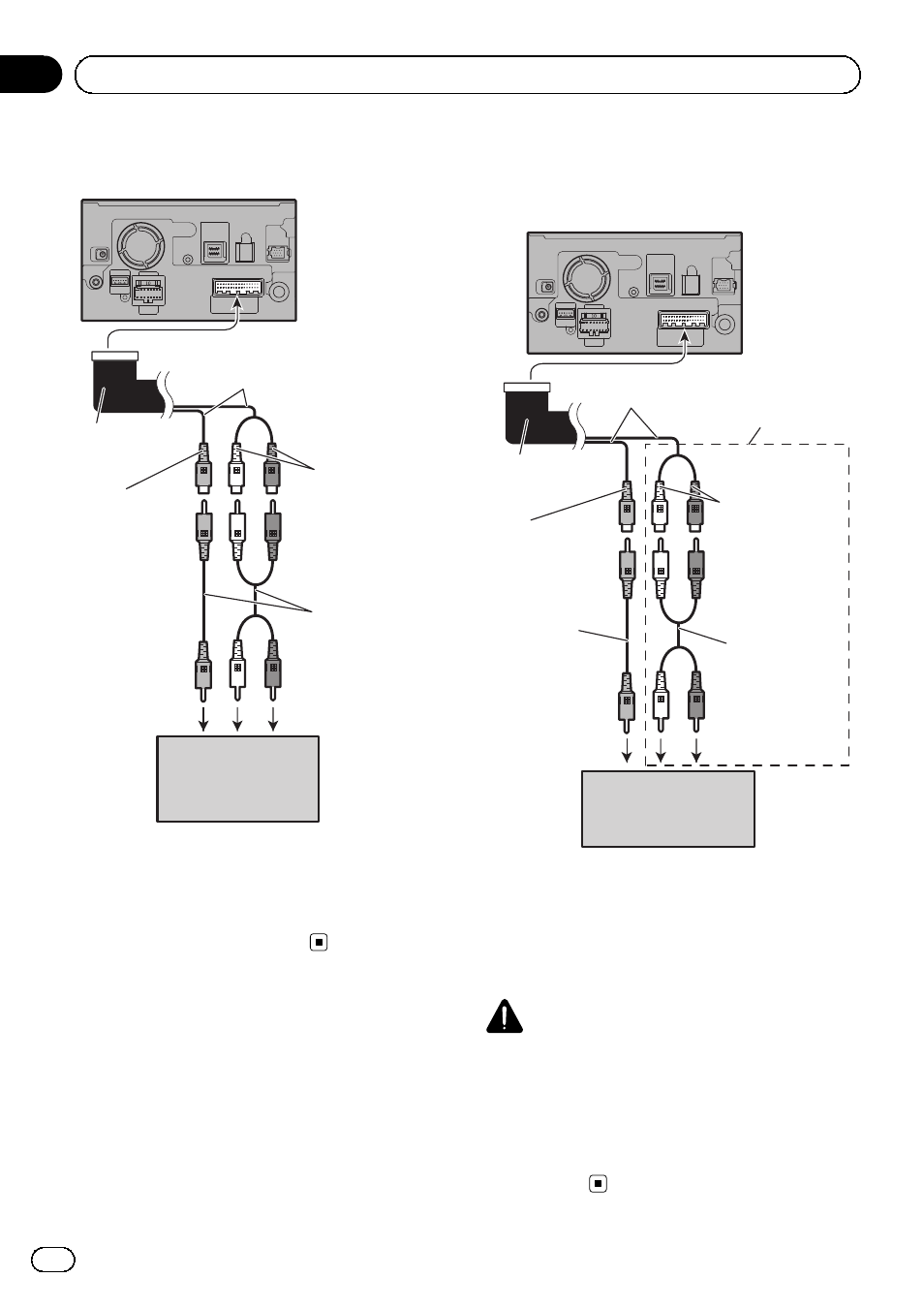

Gebruik van de
“AV2 Input” (AV2)
Naar audio-uitgangen
20 cm (*1)
23 cm (*2)
(*1)
AVIC-F20BT
(*2)
AVIC-F920BT
De navigatie-eenheid
Geel
(VIDEO INPUT)
RCA-connector
Rood, wit
(AUDIO INPUT)
RCA-kabels
(los verkrijgbaar)
Naar
video-uitgang
Extern
videocomponent
(los verkrijgbaar)
! Wanneer er een externe videocomponent
wordt aangesloten, moet
“AV2 Input” in
“Instellingen AV-systeem” op “Video”
worden ingesteld. (Zie de Bedieningshand-
leiding voor meer details.)
Tijdens het aansluiten van
het achterdisplay
De navigatie-eenheid
15 cm
RCA-connector
Geel
(REAR MONITOR
OUTPUT)
Naar video-ingang Naar audio-ingangen
Achterdisplay met RCA
(tulpstekker)
ingangsaansluitingen
RCA-kabels
(los verkrijgbaar)
RCA-kabels
(los verkrijgbaar)
Rood, wit
(REAR MONITOR
OUTPUT)
Deze aansluiting is
beschikbaar op de
AVIC-F20BT.
Tijdens het gebruik van een
achterdisplay dat op de
achtervideo-uitgang is
aangesloten
WAARSCHUWING
Plaats het achterdisplay NOOIT zo dat de be-
stuurder de videobron kan bekijken tijdens
het rijden.
De achtervideo-uitgang van dit navigatiesysteem
is voor de aansluiting van een display zodat de
passagiers op de achterbank de videobron kun-
nen bekijken.
