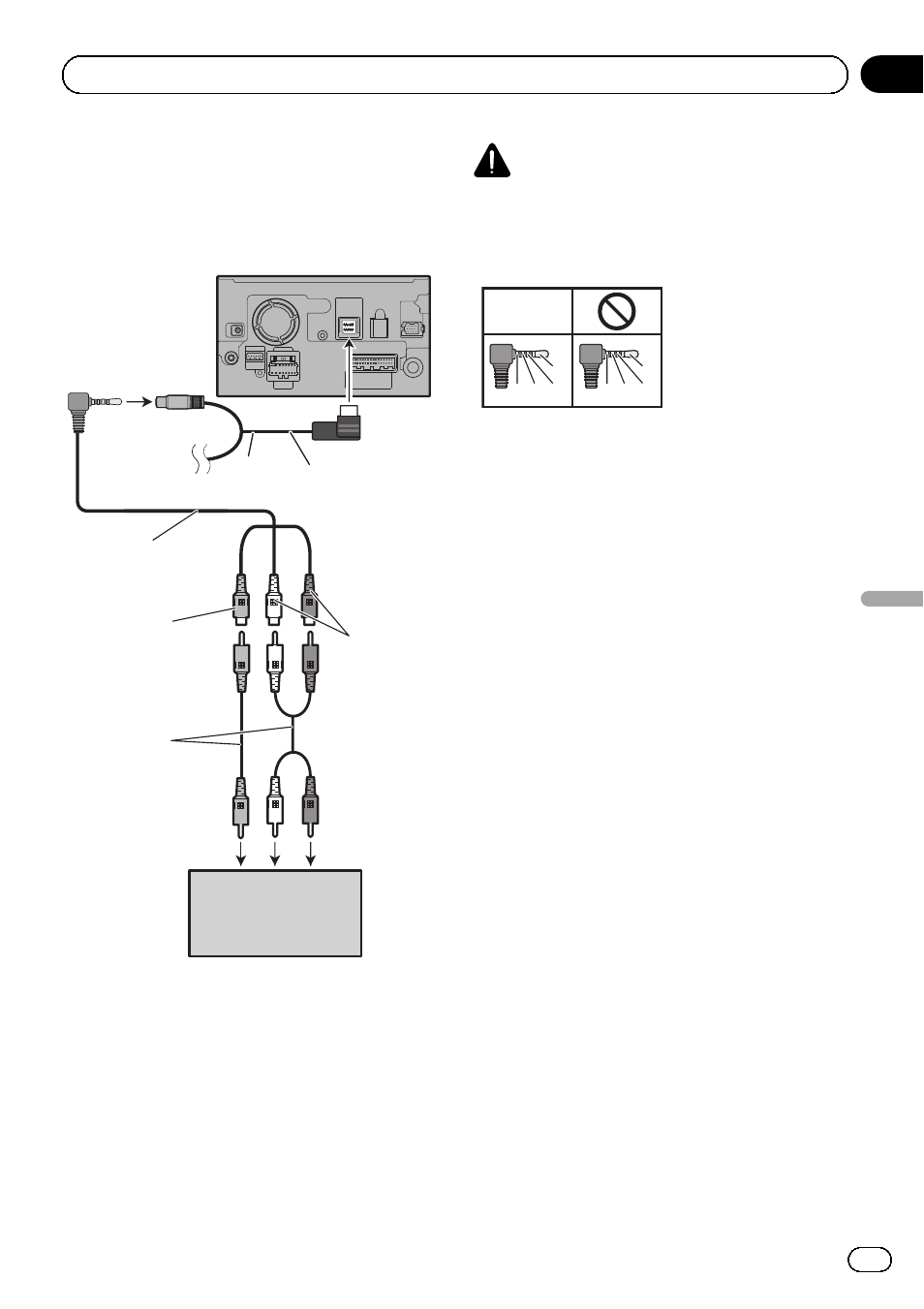

Branchement d
’un appareil
vidéo externe
Utilisation de
“Entrée AV1” (AV1)
Unité de navigation
Jaune
Rouge, blanc
À la sortie vidéo Aux sorties
audio
CD-RM10
(vendu séparément)
2 m
Câble à fiches
Cinch (RCA)
(vendu séparément)
Composant vidéo
externe
(vendu séparément)
Connecteur USB et
mini prise
! Il est nécessaire de régler “Entrée AV1”
dans
“Paramètres système A/V” sur
“Vidéo” lors de la connexion d’un appareil
vidéo externe. (Pour en savoir plus, repor-
tez-vous au Manuel de fonctionnement.)
ATTENTION
Veiller à utiliser un CD-RM10 (vendu séparément)
pour le câblage. En cas d
’utilisation d’autres câ-
bles, il se peut que la position du câblage diffère,
entraînant des troubles de l
’image et du son.
OK
G V R
L
G R V
L
L : Audio gauche (Blanc)
R : Audio droite (Rouge)
V : Vidéo (Jaune)
G : Masse
