15 Voorbereiding
2
Voorber
eiding
a Netvoedingskabel
Bevestig deze kabel in een stopcontact.
b Luidsprekeraansluitingen
c Koelventilator
d Antenneaansluiting
e VIDEO OUT
f AUX (L/R) INPUT
g COMPONENT VIDEO (Y P
B P R )
uitgang (PROGRESSIVE SCAN)
h Optische aansluiting 1(TV) / 2
i iPod (24 pin)
Aansluiten op de meegeleverde iPod
houder.
j HDMI OUT (type A, versie 1.3)
Bestemd voor aansluiting op een tv met
HDMI-ingangen.
k LAN-poort

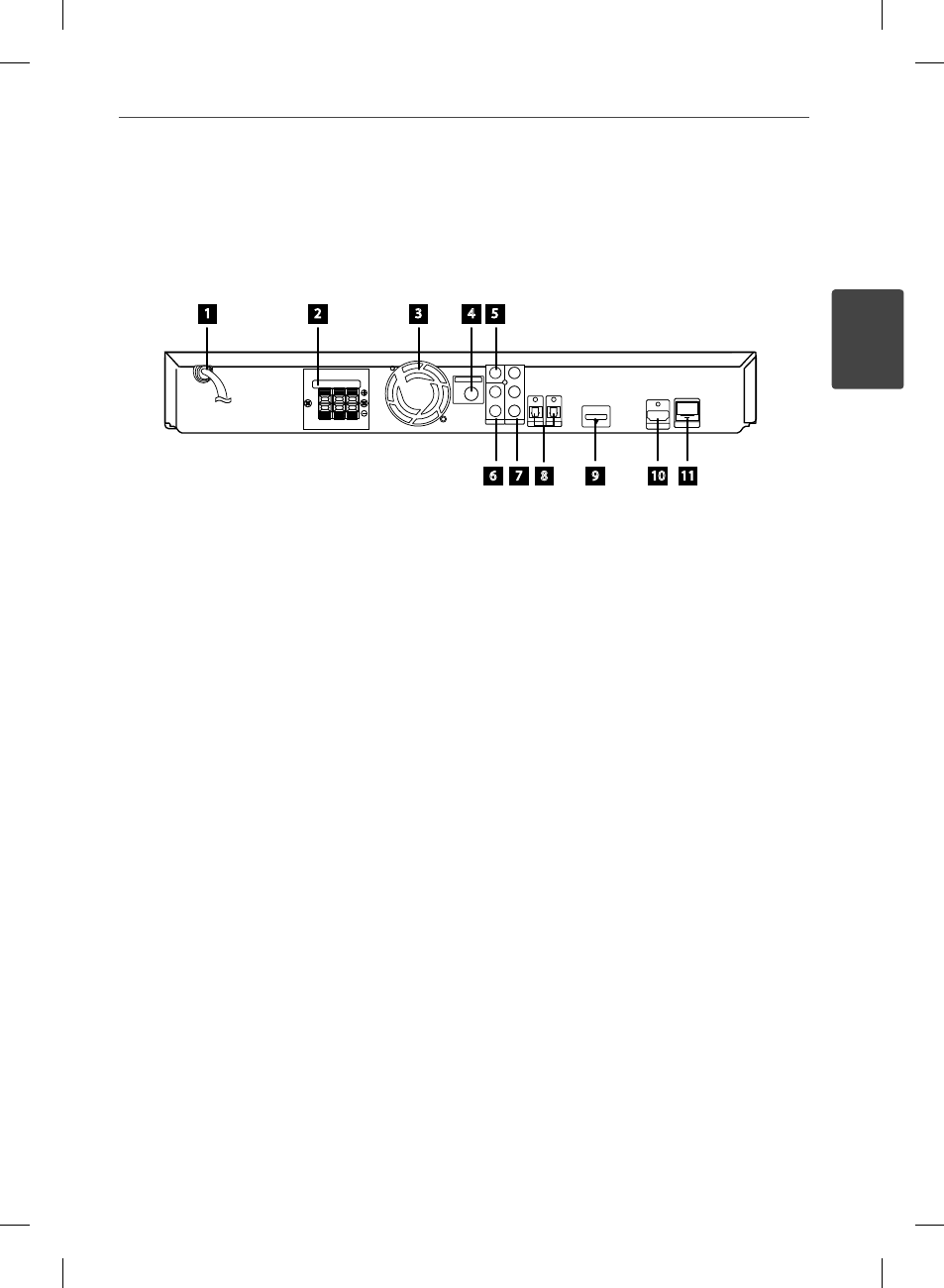

Achterpaneel
1 2 3 4 5
6 7 8 9 10 11
