Luidsprekerdraden
Wit

: Linksvoor +

Wit/zwart

: Linksvoor ≠

Grijs

: Rechtsvoor +

Grijs/zwart : Rechtsvoor ≠
Groen

: Linksachter + of Subwoofer +

Groen/zwart : Linksachter ≠ of Subwoofer ≠
Paars

: Rechtsachter + of Subwoofer +

Paars/zwart : Rechtsachter ≠ of Subwoofer ≠

Blauw/wit (7*)
Naar auto-antenne relaisbedieningsaansluiting
(max. 300 mA 12 Volt gelijkstroom).

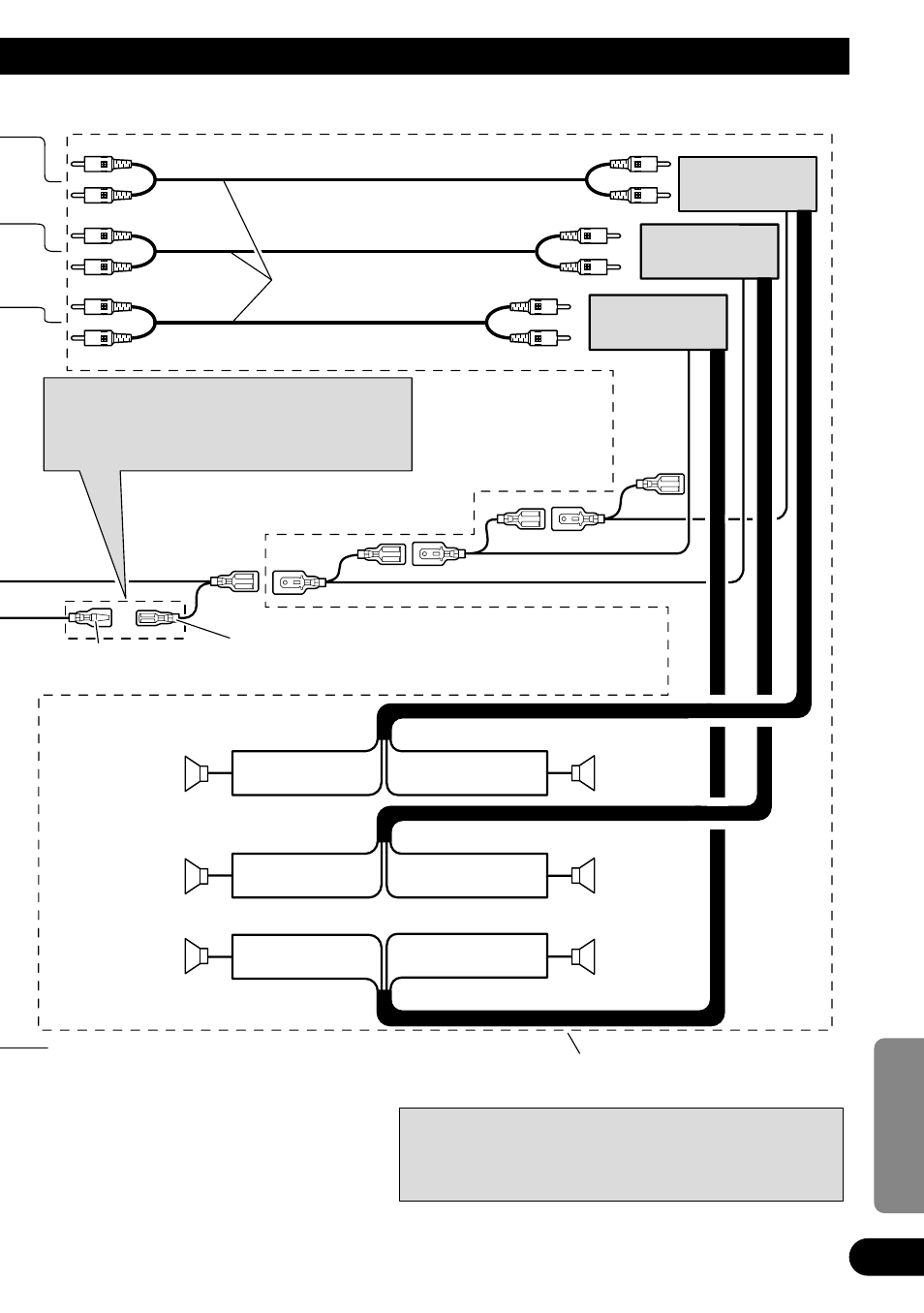

Maak deze verbindingen indien u een los verkrijgbare
versterker gebruikt.

Blauw/wit (6*)

Aansluitsnoeren
met RCA stekkers
(los verkrijgbaar)

Systeem-afstandsbediening

Eindversterker
(los verkrijgbaar)

Subwoofer

Achterluid-
spreker

Voorluid-
spreker

De penposities van de ISO stekker kan verschillen
afhankelijk van het soort voortuig. Sluit 6* en 7*
aan wanneer Pen 5 van het antenne-bedieningstype
is. In andersoortige voortuigen mag u 6* en 7*
nooit aansluiten.

Opmerking:
Verander de basisinstelling van dit product (zie bladzijde
de Gebruiksaanwijzing). De subwoofer weergave van dit
product is in mono.

Links

Rechts

Eindversterker
(los verkrijgbaar)

Achterluid-
spreker

Voorluid-
spreker

≠

ENGLISH

ESPAÑOL

DEUTSCH

FRANÇAIS

ITALIANO

NEDERLANDS

Afb. 2
