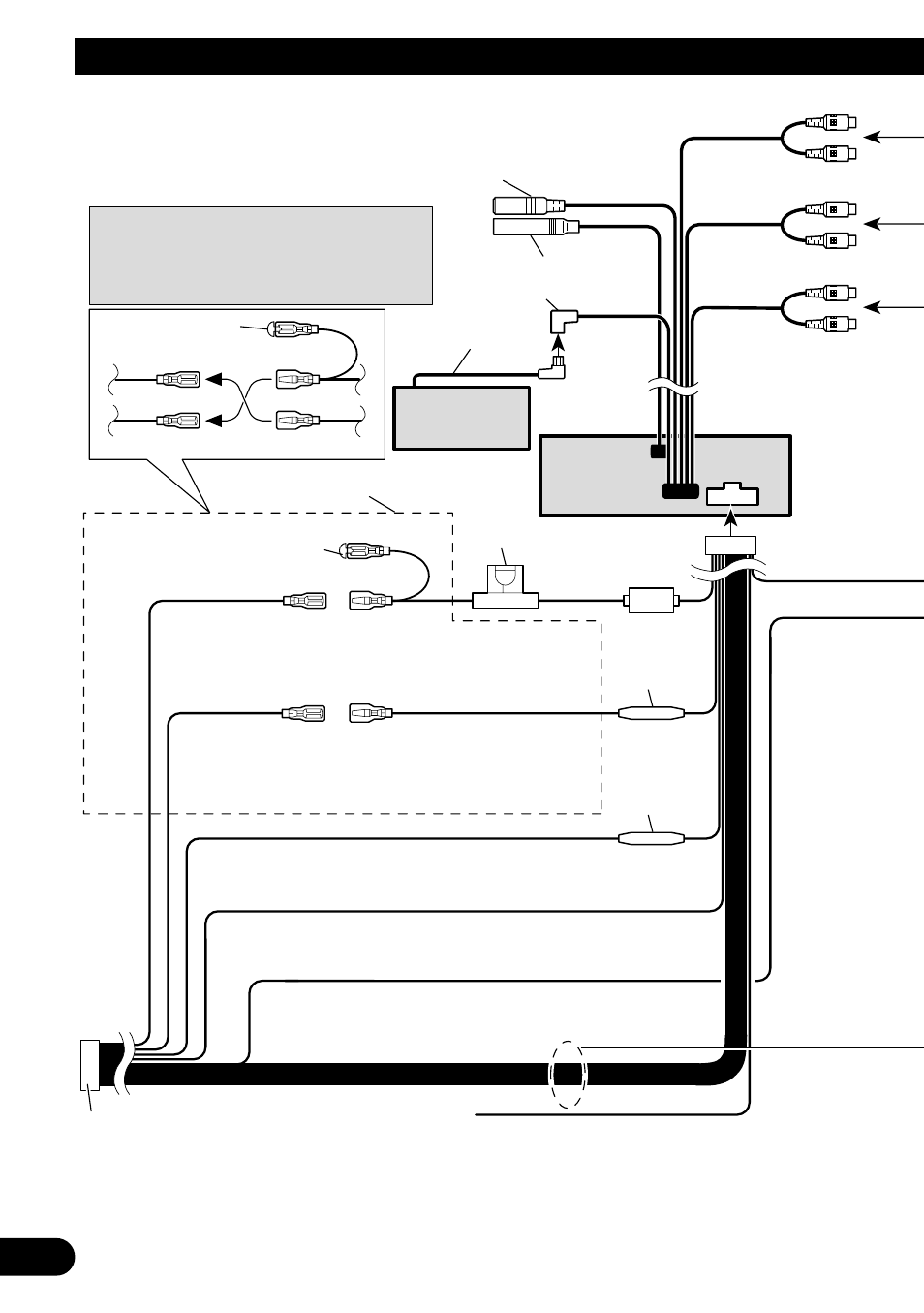

Opmerking:
De functie van 3* en 5* is mogelijk versc
hillend afhankelijk van het type auto. Indien
dit het geval is moet u 2* met 5* en 4* met 3*
verbinden.
Naar de TEL aansluiting
Zie bladzijde de handleiding van de
Handsfree telefoon (los verkrijgbaar).
Verbind de draden van dezelfde
kleur met elkaar.
Dopje (1*)
Niet verwijderen indien u deze
aansluiting niet gebruikt.
ISO aansluiting
Opmerking:
In bepaalde auto’s is de ISO aansluiting mogelijk
in tweeën verdeeld. U moet in dat geval een
verbinding met beide aansluitingen maken.
Zekeringhouder
1*
2*
4*
3*
5*
Geel (2*)
Naar de aansluiting die altijd van
stroom voorzien wordt onafhankelijk
van de stand van het contact.
Rood (4*)
Naar de door het contact (12 Volt
gelijkstroom) (ON/OFF) geregelde
elektrische aansluiting.
Geel (3*)
Ondersteuning
(of accessoire)
Rood (5*)
Accessoire
(of ondersteuning)
Zwart (aarde)
Naar de (metalen) carrosserie
van het voertuig.
Oranje/wit
Naar lichtschake laaraansluiting.
Blauw/wit
Naar systeembedieningsaansluiting van
eindversterker (max. 300 mA 12 Volt
gelijkstroom).
Zekering
Zekering
Multi-CD-
wisselaar
(los verkrijgbaar)
Subwoofer uitgang of
Non-fading uitgang
(SUBWOOFER or
NON-FADING
OUTPUT)
Geel/zwart
Gebruikt u een celluaire telefoon, sluit u deze dan aan
via de Audio Mute dempingsaansluiting voor de cellulaire
telefoon. Maakt u daarvan geen gebruik, laat de Audio
Mute dempingsaansluiting dan vrij, zonder hierop iets
aan te sluiten.
Vooruitgang
(FRONT OUTPUT)
Achteruitgang
(REAR OUTPUT)
Dit apparaat
Antenne-aansluiting
15 cm
15 cm
15 cm
IP-BUS ingangsaansluiting
(Blauw)
15 cm
23 cm
15 cm
IP-BUS-kabel
3
Aansluiten
