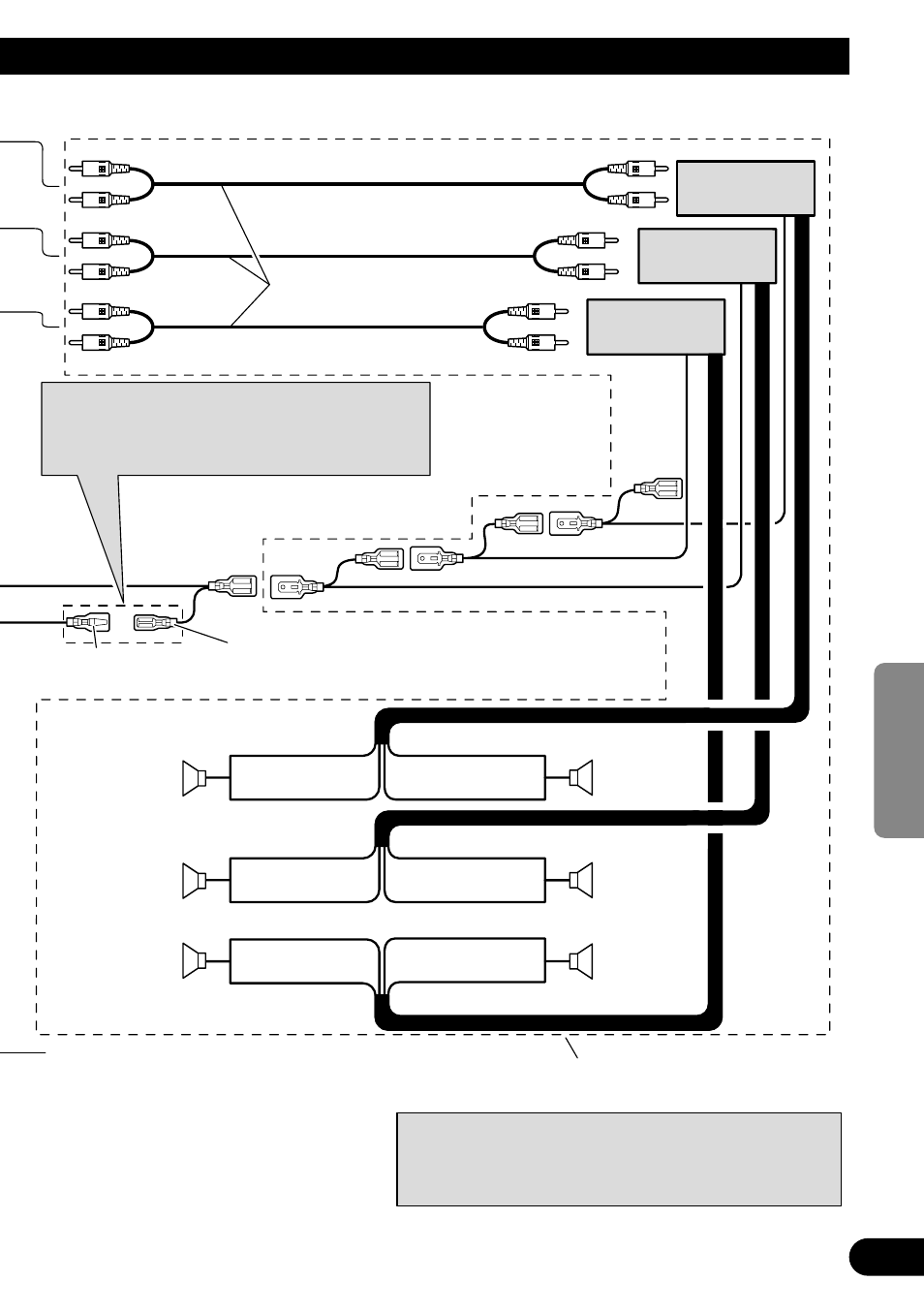

Câbles de liaison aux haut-parleurs
Blanc
: Avant gauche +
Blanc/noir : Avant gauche ≠
Gris
: Avant droite +
Gris/noir : Avant droite ≠
Vert : Arrière gauche + ou Haut-parleur
d’extrêmes graves +
Vert/noir : Arrière gauche ≠ ou Haut-parleur
d’extrêmes graves ≠
Violet : Arrière droite + ou Haut-parleur
d’extrêmes graves +
Violet/noir : Arrière droite ≠ ou Haut-parleur
d’extrêmes graves ≠
Bleu/blanc (7*)
Vers la borne de commande du relais d’antenne
motorisée (maximum 300 mA sous12 V CC).
Effectuez ces raccordements lorsque l’installation
comporte un autre amplificateur.
Bleu/blanc (6*)
Câbles de liaison
munis de prises RCA
(vendu séparément)
Télécommande d’ensemble
Amplificateur de
puissance (vendu
séparément)
Haut-parleur
arrière
Haut-parleur
d’extrêmes
graves
Haut-parleur
avant
La disposition des broches du connecteur ISO diffère
en fonction du type de véhicule. Connectez 6* et 7*
quand la broche 5 est la commande d’antenne.
Sinon, ne connectez jamais les broches 6* et 7*.
Remarque:
Change le réglage initial de ces appareils (reportez-vous
aux mode d’emploi). La sortie du haut-parleur d’extrêmes
graves de cet appareil est monaurale.
Gauche Droite
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Haut-parleur
avant
Haut-parleur
arrière
Haut-parleur
d’extrêmes
graves
≠
+
≠
+
+
≠
+
≠
≠
+
≠
+
