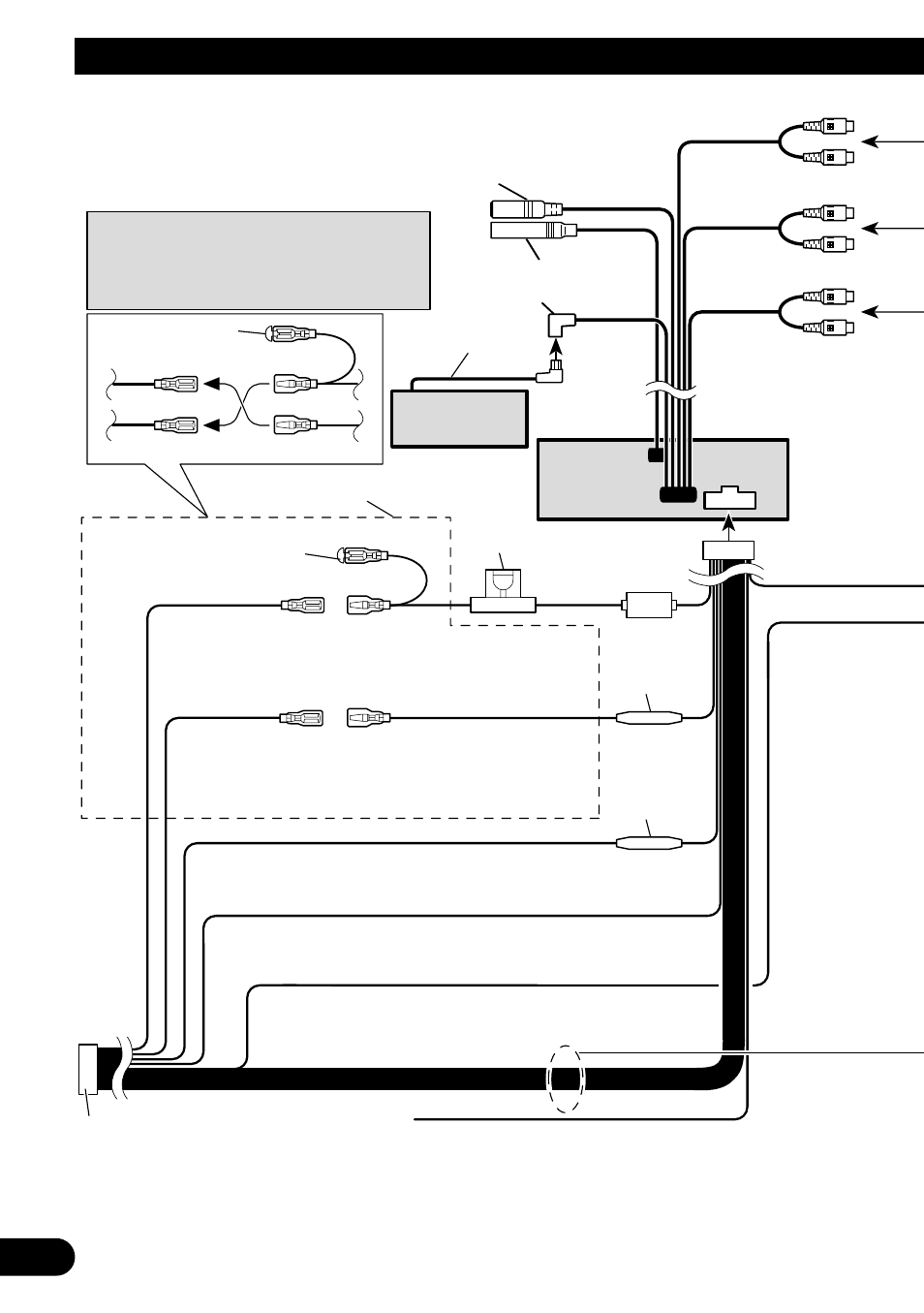

Prise TEL
Reportez-vous au mode d’emploi du module
téléphone mains libres (vendu séparément).
Reliez ensemble les conducteurs
de même couleur.
Capuchon (1*)
Si vous n’utilisez pas ce
connecteur, ne retirez pas le capuchon
Connecteur ISO
Remarque:
Sur certains véhicules, le connecteur ISO
peut comporter deux parties. En ce cas,
veillez à relier ces deux parties.
Porte-fusible
1*
2*
4*
3*
5*
Jaune (2*)
Vers une borne alimentée en
permanence indépendamment
de la clé de contact.
Rouge (4*)
Vers une borne dont
l’alimentation est commandée
par la clé de contact (12 V CC).
Jaune (3*)
Secours
(ou accessoire)
Rouge (5*)
Accessoire
(ou secours)
Noir (masse)
Fil de masse vers un élément en métal
apparent de la voiture.
Orange/blanc
Vers la borne du contacteur d’éclairage.
Bleu/blanc
Vers la borne de commande de l’amplificateur
de puissance (maximum 300 mA sous 12 V CC).
Résistance
fusible
Remarque:
Selon le véhicule, le rôle de 3* et 5* peut être
différent. En ce cas, veillez à relier 2* à 5* et
4* à 3*.
Résistance
fusible
Lecteur de CD à
chargeur (vendu
séparément)
Sortie pour haut-parleur
d’extrêmes graves, ou
sortie sans atténuation
(SUBWOOFER or
NON-FADING OUTPUT)
Jaune/noir
Si vous utilisez un téléphone cellulaire, connectez-le via le câble
mise en sourdine audio sur la téléphone cellulaire. Sinon, laisser
le câble de mise en sourdine audio sans aucune connexion.
Sortie avant
(FRONT OUTPUT)
Sortie arrière
(REAR OUTPUT)
Cet appareil
Jack d’antenne
15 cm
15 cm
15 cm
Entrée IP-BUS (Bleu)
15 cm
23 cm
15 cm
Câble IP-BUS
3
Raccordements des appareils
