Cavi diffusore
Bianco
: Anteriore sinistro +
Bianco/nero : Anteriore sinistro ≠
Grigio
: Anteriore destro +
Grigio/nero : Anteriore destro ≠
Verde
: Posteriore sinistro + o Subwoofer +
Verde/nero : Posteriore sinistro ≠ o Subwoofer ≠
Violetto : Posteriore destro + o Subwoofer +
Violetto/nero : Posteriore destro ≠ o Subwoofer ≠
Blu/bianco (7*)
Al terminale di controllo del relè dell’antenna
ad alzo automatico (max. 300mA, 12 V di c.c).
Effettuare questi collegamenti quando si usa in
differente amplificatore.
Blu/bianco (6*)

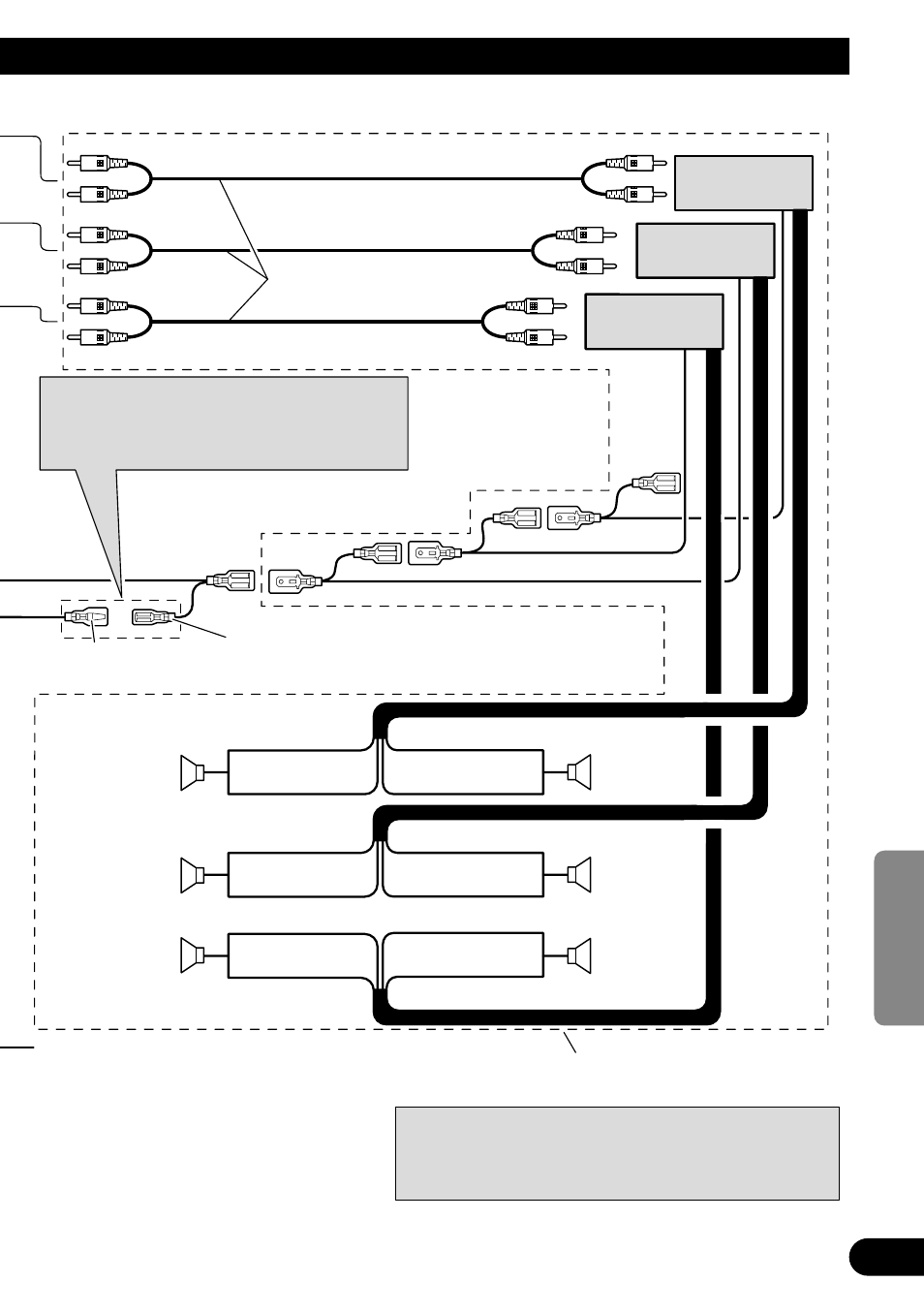

Cavi di collegamento con
spine a terminale RCA
(venduto separatamente)
Comando a distanza del sistema
Amplificatore
(venduto
separatamente)
Subwoofer
Diffusore
posteriore
Diffusore
anteriore
La posizione dei poli del connettore ISO differisce
in relazione al tipo di veicolo. Se il polo 5 è del
tipo per il comando dell’antenna, collegare 6* e 7*.
Nei veicoli di altri tipi non collegare mai 6* e 7*.
Nota:
Cambiare l’impostazione iniziale di questo prodotto
(far riferimento al manuale d’istruzioni per l’uso). L’uscita
subwoofer di questa unità è di tipo mono.
Sinistra Destra
Amplificatore
(venduto
separatamente)
Amplificatore
(venduto
separatamente)
Diffusore
anteriore
Diffusore
posteriore
Subwoofer
≠
+
≠
+
+
≠
+
≠
≠
+
≠
+
4
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
Fig. 2
