中文
36
SYSTEM
CABLE
WHITE
BLACK
(Red)
(Black)

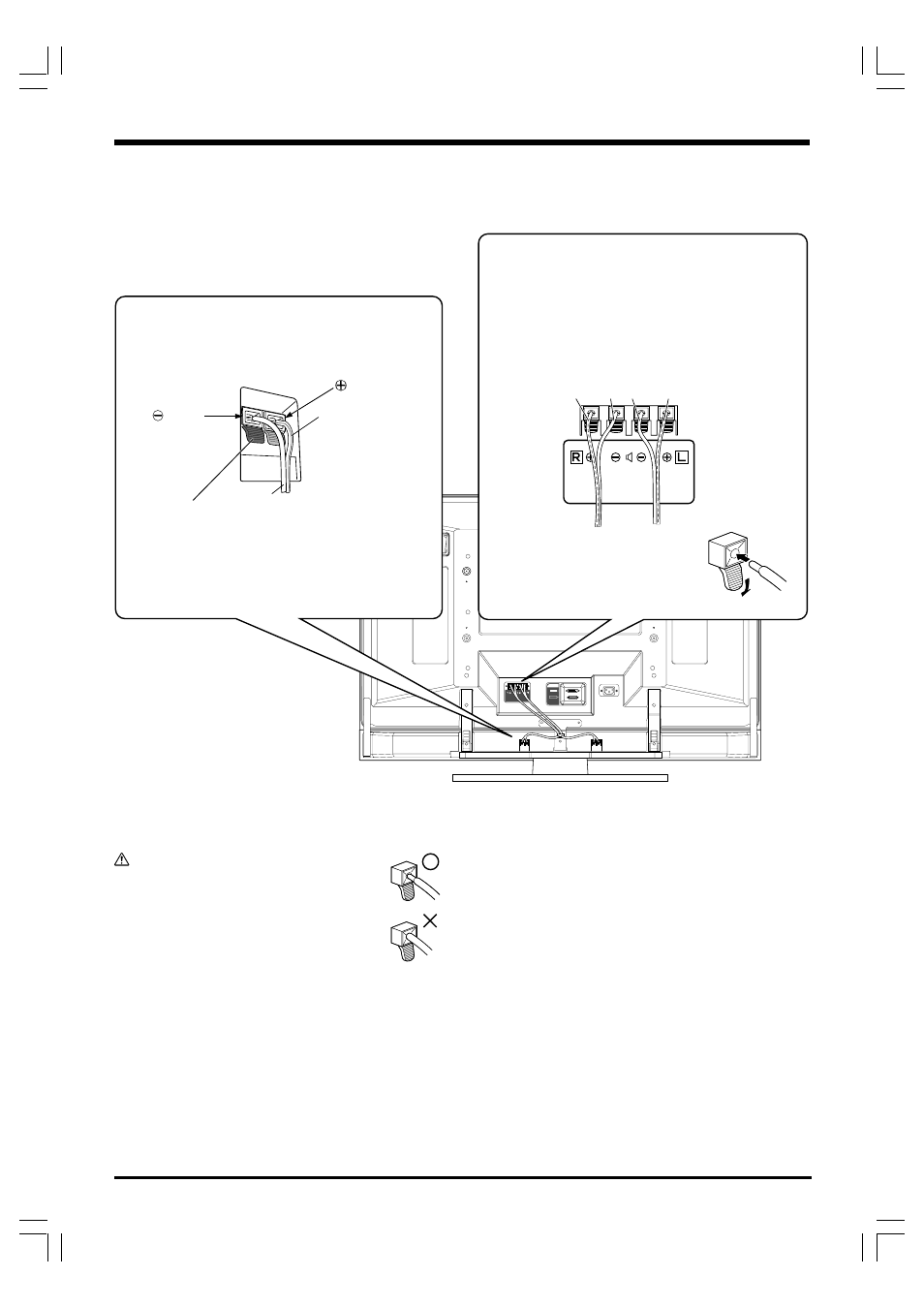

連接等離子顯示器
連接揚聲器
連接揚聲器電纜 (到揚聲器)
推動鎖桿，將揚聲器電纜末端插入孔中，然後釋
放鎖桿。
連接時注意揚聲器端子的極性。(灰色線條代表
ª 端子)
連接揚聲器電纜 (到顯示器)
依照等離子顯示器及揚聲器端子的極性正確連接
電纜，即
ª電纜接 ª端子，·電纜接 ·端子。
為此，請將帶灰線的電纜連接到 ª端子，而將白
色電纜連接到 ·端子。
÷ 壓下拉桿，插入電纜末端。
÷ 釋放拉桿時，它又會夾在揚
聲器電纜上。
灰色線條 灰色線條 白色 白色
(黑色)
(紅色)
灰色線條
白色
警告
若揚聲器導線過於插入深處而造成絕緣外皮
接觸揚聲器端子，可能不會獲得任何聲音。
