CONNEXION À UN ÉCRAN PLASMA

CONNEXION DES ENCEINTES

Connexion des câbles d’enceinte
(aux enceintes)

(Noir)

(Rouge)

Connexion des câbles d’enceinte
(à l’écran)

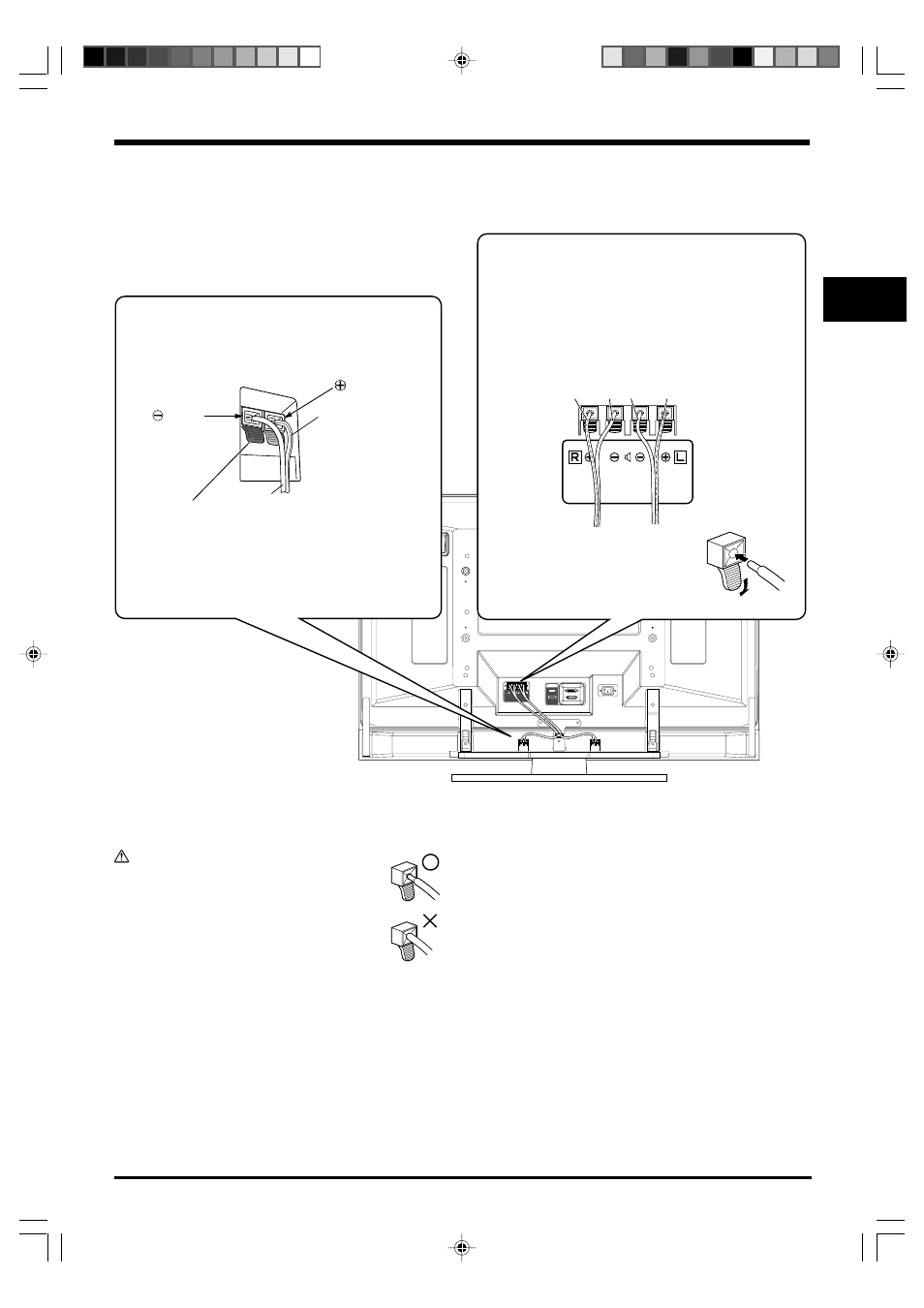

Connectez les câbles correctement par rapport à la
polarité des bornes de l’écran plasma et des enceintes,
c’est-à-dire, câbles

ª aux bornes ª et câbles · aux

bornes

·. Pour ce faire, connectez le câble portant

le trait gris aux bornes

ª et le câble blanc aux bornes

·.

÷ Appuyez sur le levier et

insérez l’extrémité du câble.

÷ Quand vous relâchez le levier,

la borne serre sur le câble
d’enceinte.

Trait gris Blanc Blanc Trait gris
