Nederlands
26
SYSTEM
CABLE
WHITE
BLACK
(Red)
(Black) Grijze streep
Druk op de hendel, steek het uiteinde van de
luidsprekerkabel in het gat en laat de hendel weer los.
Let op de polariteit van de luidspreker-aansluitingen
wanneer u de verbindingen maakt. (De grijze streep
hoort bij de
ª aansluiting.)
Wit
Waarschuwing
Als u de luidsprekerkabel te ver naar binnen
steekt zodat de isolatie in contact komt met
de luidspreker-aansluiting, is het mogelijk dat
er geen geluid geproduceerd wordt.

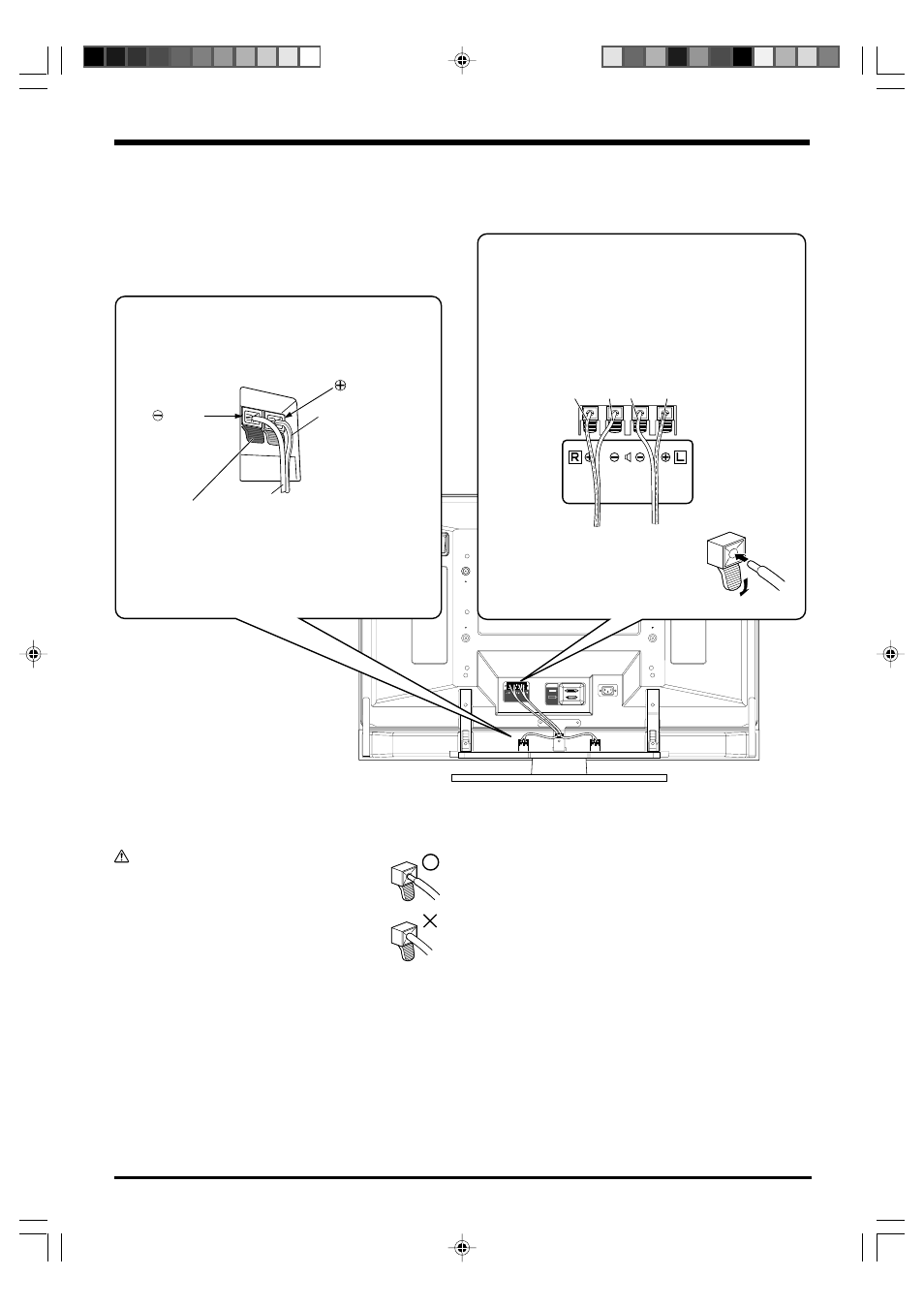

AANSLUITEN OP EEN PLASMASCHERM
AANSLUITEN VAN DE LUIDSPREKERS
Aansluiten van de luidsprekerkabels
(op de luidspreker)
(Zwart)
(Rood)
Aansluiten van de luidsprekerkabels
(op het scherm)
Sluit de kabels op de juiste manier aan wat betreft de
polariteit, zowel op het Plasmascherm als bij de
luidspreker-aansluitingen, dat wil zeggen met de
ª draad
naar de ª aansluiting en de · draad naar de ·
aansluiting. Om dit makkelijker te maken, dient u de draad
met de grijze streep te verbinden met de
ª aansluitingen
en de witte draad met de · aansluitingen.
÷ Druk op het hendeltje en steek
het uiteinde van de kabel erin.
÷ Wanneer u het hendeltje
loslaat, zal de luidsprekerdraad
worden vastgeklemd.
Grijze streep Wit Wit Grijze streep
