31

Español

Espa

ñ

ol

SYSTEM
CABLE

WHITE

BLACK

(Red)

(Black)

Línea gris

Presione la palanca, inserte el extremo del cable de
altavoz en el orificio, y suelte la palanca.

Preste atención a la polaridad de los terminales de
altavoz al efectuar las conexiones. (La línea gris
representa el terminal

ª)

Blanco

Advertencia

Si inserta demasiado el cable de altavoz de
modo que el aislante está en contacto con
el terminal de altavoz, es posible que no
pueda obtener sonido.

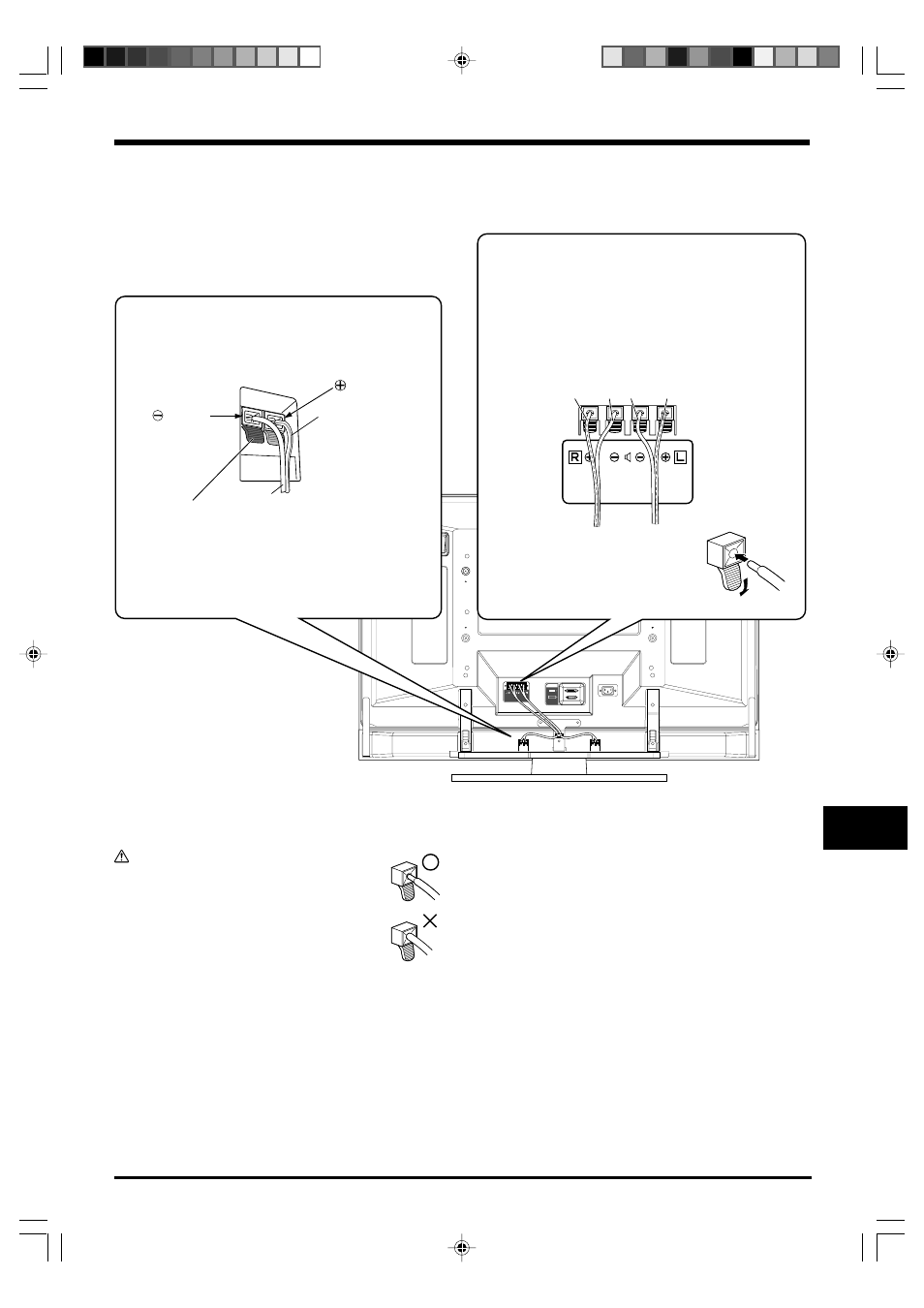

CONEXIÓN A UNA PANTALLA DE PLASMA

CONEXIÓN DE LOS ALTAVOCES

Conexión de los cables de altavoz
(al altavoz)

(Negro)

(Rojo)

Conexión de los cables de altavoz
(a la pantalla)

Conecte los cables siguiendo las polaridades correctas
de la pantalla de plasma y de los terminales de altavoz,
o sea, cable

ª a los terminales ª y cable · a los

terminales

·. Para hacerlo, conecte el cable con la

línea gris a los terminales

ª y el cable blanco a los

terminales

·.

÷ Presione la palanca e inserte el

extremo del cable.

÷ Al soltar la palanca, la misma

sujeta el cable de altavoz.

Línea gris Blanco Blanco Línea gris
