Nederlands

24

INSTALLATIE OP HET
PLASMASCHERM

Voer de installatie uit volgens de onderstaande stappen 1 t/
m 5.

OPMERKING:
Voor u de luidspreker gaat bevestigen, dient u de PDK-TS12
tafelstandaard (of andere Pioneer Plasmaschermstandaard)
aan het Plasmascherm te bevestigen.

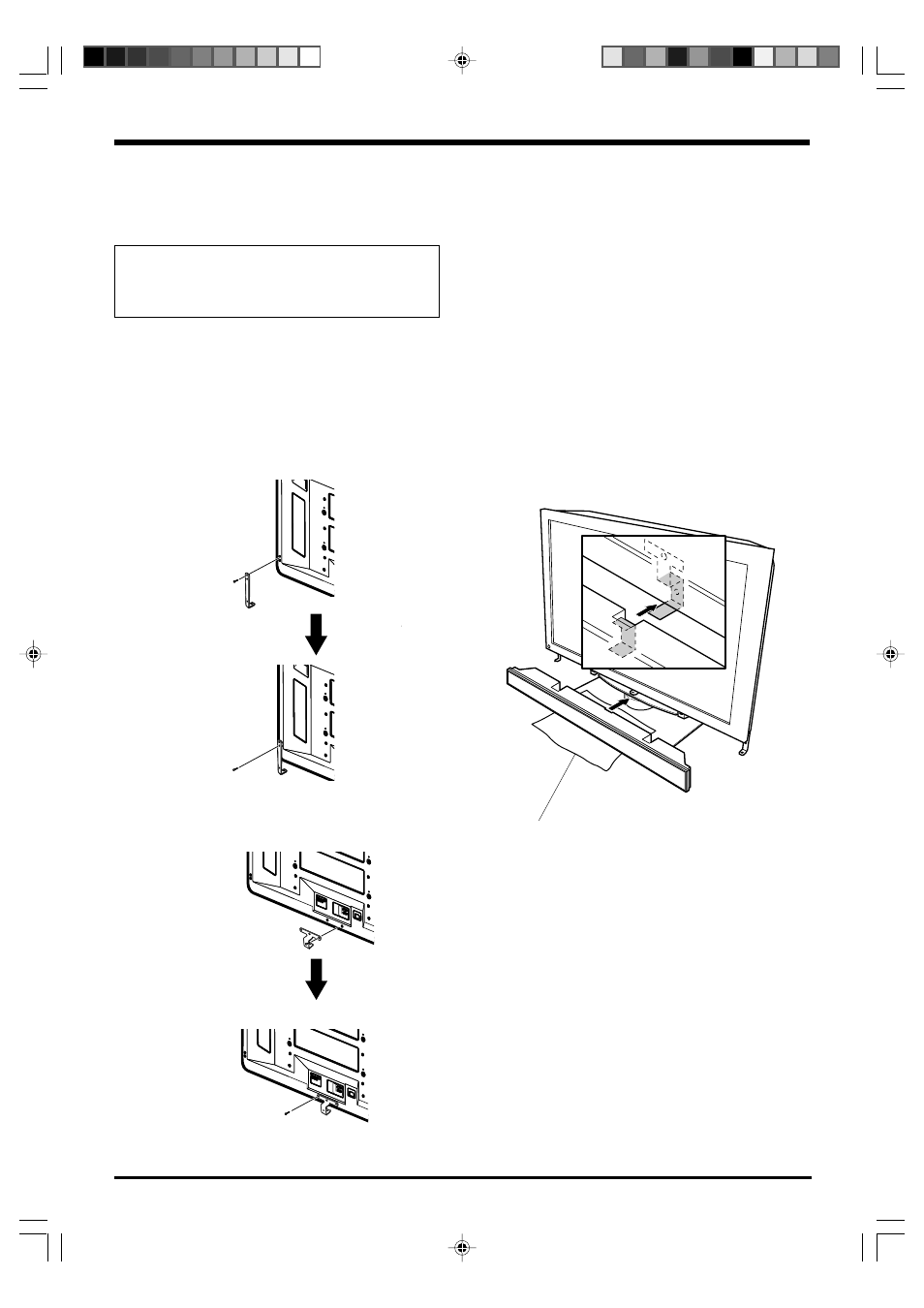

1 Maak de bevestigingsmaterialen

voor de luidspreker vast aan de
achterkant van het Plasmascherm.

1 Maak de bevestigingsmaterialen voor de rechter- en

linkerkant zoals afgebeeld vast aan het Plasmascherm.
De afbeelding hieronder geeft de rechterkant van het
Plasmascherm weer.
Draai eerst de bovenste schroeven vast en vervolgens
de onderste.

2 Maak de middenbevestiging zoals afgebeeld vast aan

het Plasmascherm.
Draai eerst de schroeven aan de rechterkant vast en
vervolgens die aan de linkerkant.

Opmerking:
Afhankelijk van de standaard is het mogelijk dat u een korte
schroevendraaier moet gebruiken.

2 Sluit de meegeleverde

luidsprekerkabels aan op de
achterkant van het Plasmascherm.

Zie de volgende bladzijde (blz. 26) voor meer informatie
omtrent het aansluiten van de luidsprekerkabels.

3 Sluit het andere uiteinde van de

luidsprekerkabels aan op de
luidsprekers.

Zie de volgende bladzijde (blz. 26) voor meer informatie
omtrent het aansluiten van de luidsprekerkabels.

4 Maak de luidsprekers vast aan de

bevestigingspunten.

Om beschadiging van de standaard te voorkomen, kunt
u deze afdekken met het verpakkingsmateriaal waarin
de standaard geleverd werd.

Verpakkingsmateriaal (alleen voor de PDK-TS12
tafelstandaard)

Maak de luidspreker voorzichtig vast aan de
bevestigingspunten.

Op deze afbeelding wordt de
PDK-TS12 tafelstandaard als
voorbeeld gebruikt.
