68

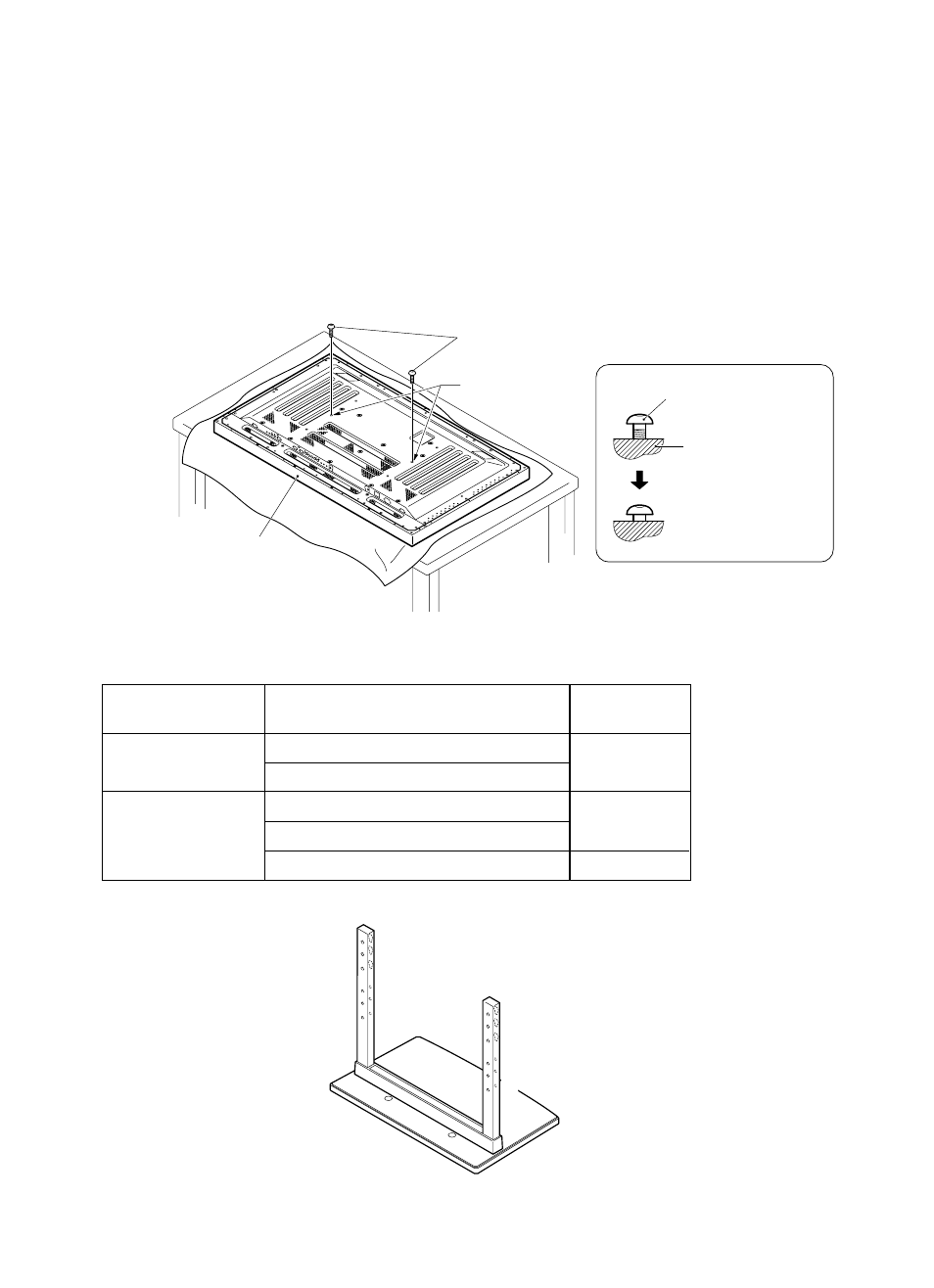

2. 安裝到主體上
7 通常的安裝方法
步驟 1 將等離子顯示器平放在桌面上，將兩個固定安裝螺栓 1（M8 × 20）安裝到等離子顯示器主體的
孔 a 中。這時，應將固定螺栓 1 擰緊到從側面看不到螺紋部位為止。（如果將螺栓一直擰到底
的話，則將無法安裝立管。）
◆ 關於臺式支架側使用的立管的螺釘孔。
固定螺栓 1
等離子顯示器主體
擰緊到看不到螺紋部位為
止。
孔 a （等離子顯示器
中央的螺釘孔）
等離子顯示器主體
C
B
A
C
´
B
´
A
´
B
A
C
´
B
´
A
´
C
固定螺栓 1（M8 × 20）
表 . 臺式支架側使用的立管螺釘孔
客戶購買的等離子顯示器
50 型
43 型
規格
通常使用時
主體兩側安裝選用的揚聲器時
不裝選用的揚聲器
主體兩側安裝選用的揚聲器時
主體下側安裝選用的揚聲器時
支架側使用的螺釘孔
B ， B'
A ， A'
B ， B'
注：c ， c' 螺釘孔是安裝單賣選用器材的螺釘孔。
