19
Françias

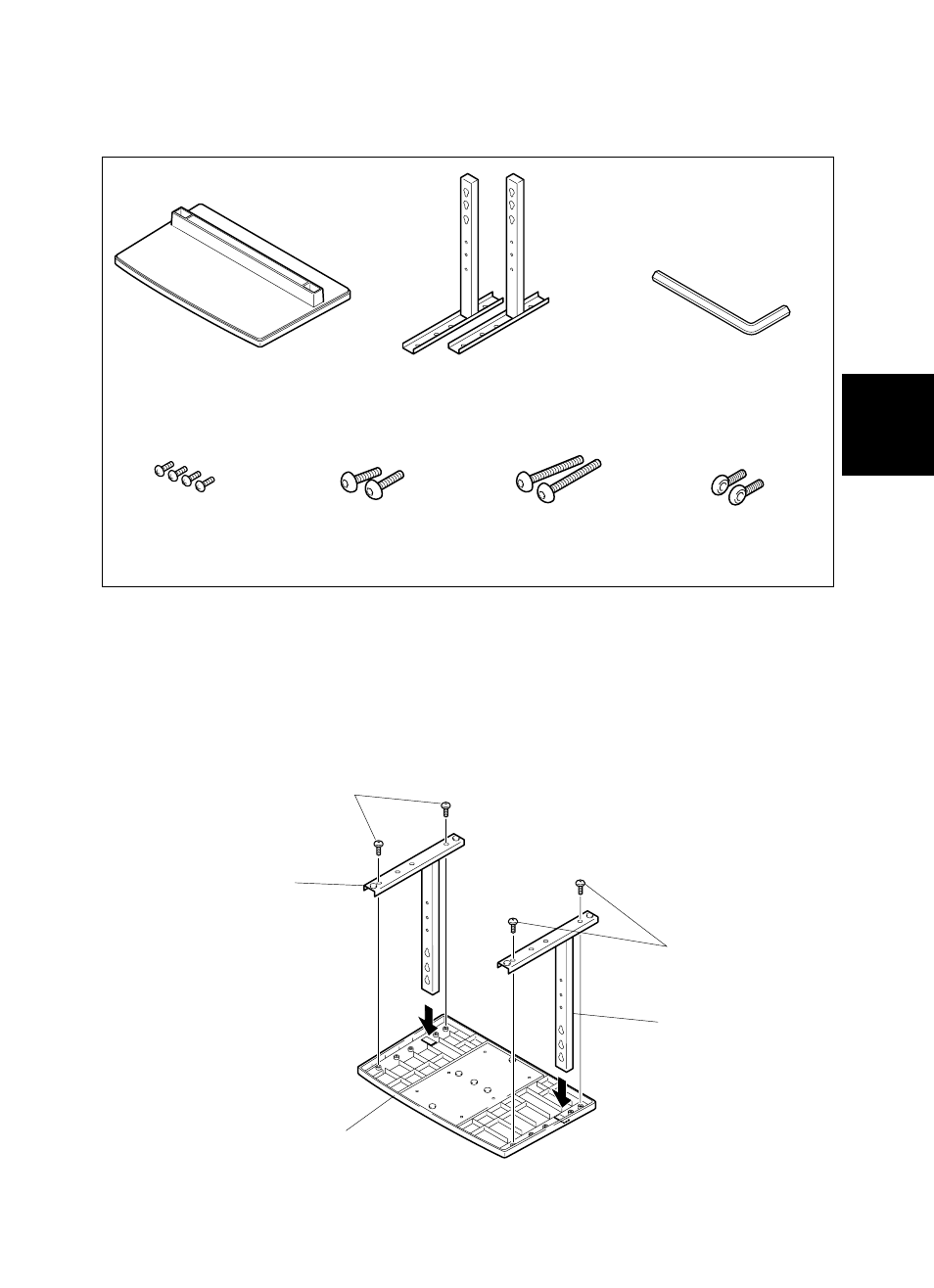

7 Vérifiez que vous avez toutes les pièces
• Couverture de base .... 1 • Piliers du support
(gauche et droite semblables) ..... 2
• Vis
(4 x 8) ................... 4 • Boulons d’installation 1
(M8 x 20) ...................... 2
• Clé hexagonale
................................ 1
• Boulons d’installation 2
(M8 x 40) ........................ 2
• Boulons de stabilisation
................................ 2
1. Assemblement du support
7 Etapes d’assemblement
1. Tournez la couverture de base afin que le côté en dessous fasse face vers le haut.
2. Insérez les piliers du support dans la couverture de base.
3. Utilisez les vis incluses pour stabiliser les piliers du support.
Couverture de base
Vis (4 x 8)
Pilier du support
Vis (4 x 8)
Pilier du support
