55
Svensk

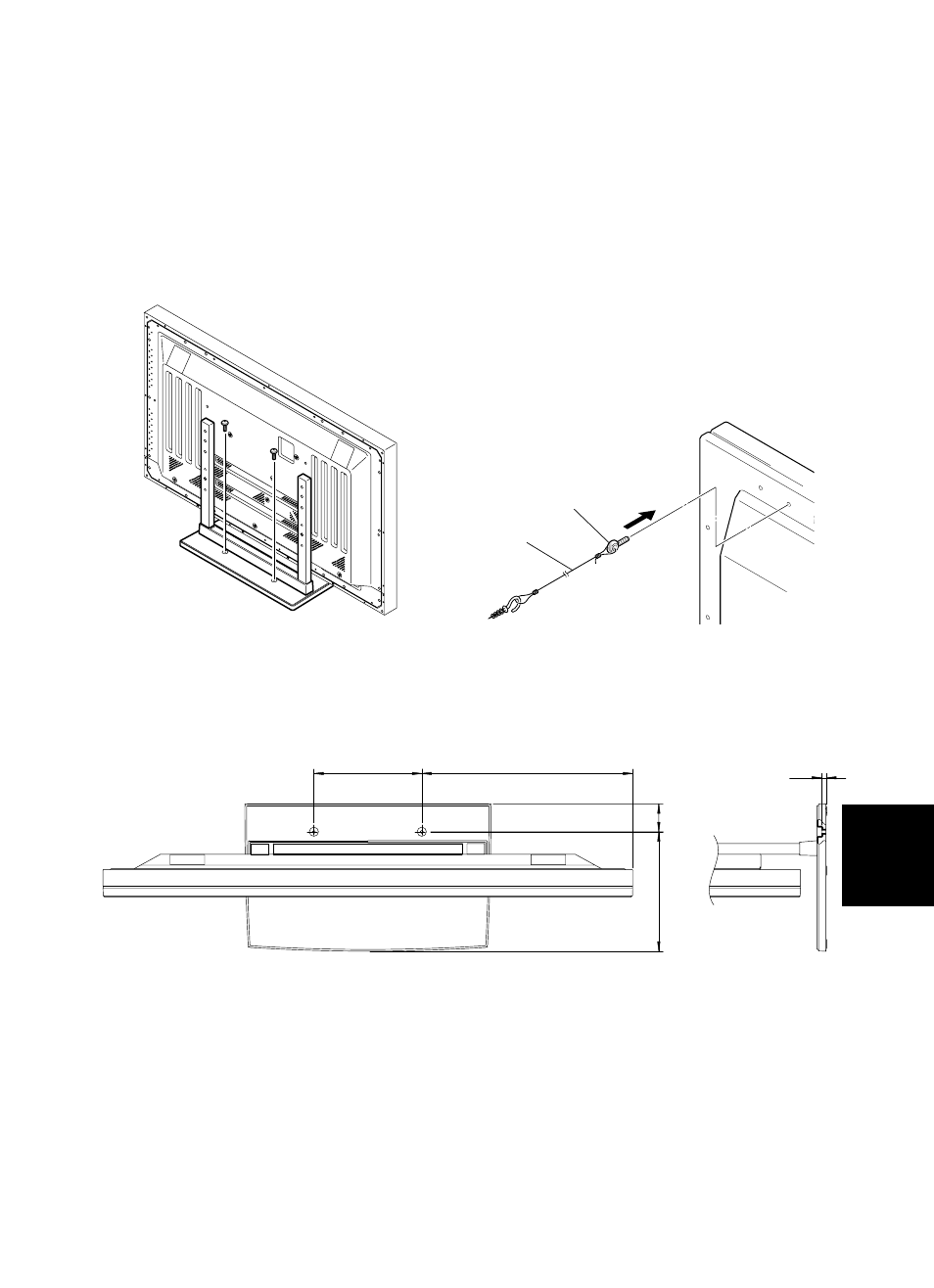

3. Efter hopsättning, sätt fast ställningen i
golvet för att förhindra att den ramlar.
1. Fäst stabiliseringsbultarna som medföljer ställningen på
plasma skärmen.
2. Stabilisera panelen ganom att stödja den mot en vägg.
(Upprepa samma steg från sidan för att stabilisera
hopsättningen från vänster och höger)
Använd rep och krokar som finns på marknaden (säljs separat).
7 Exempel på användning av
stabiliseringsskruvarna.
(Bilden visar 50" skärmen)
64
275
248
7 Fastsättning i golvet
¶ Använd skruvar (säljs separat) för att sätta fast ställningen.
7 Installations koordinater för skruvar som används för att
stabilisera ställningen i golvet.
*Använd M6, längd över 20 mm
Enhet : mm
7 Specifikationer
Dimensioner ............................. 566 (B) x 508 (H) x 339 (D) mm
Vikt .......................................... 4.0 kg
.......................................... 42.9 kg (Nar 50" skärmen monteras)
35.5 kg (Nar 43" skärmen monteras)
1
2
485 (50" skärm)
411 (43" skärm)
11.5
