Teilebezeichnungen
04
13
Ge
Deut
sch

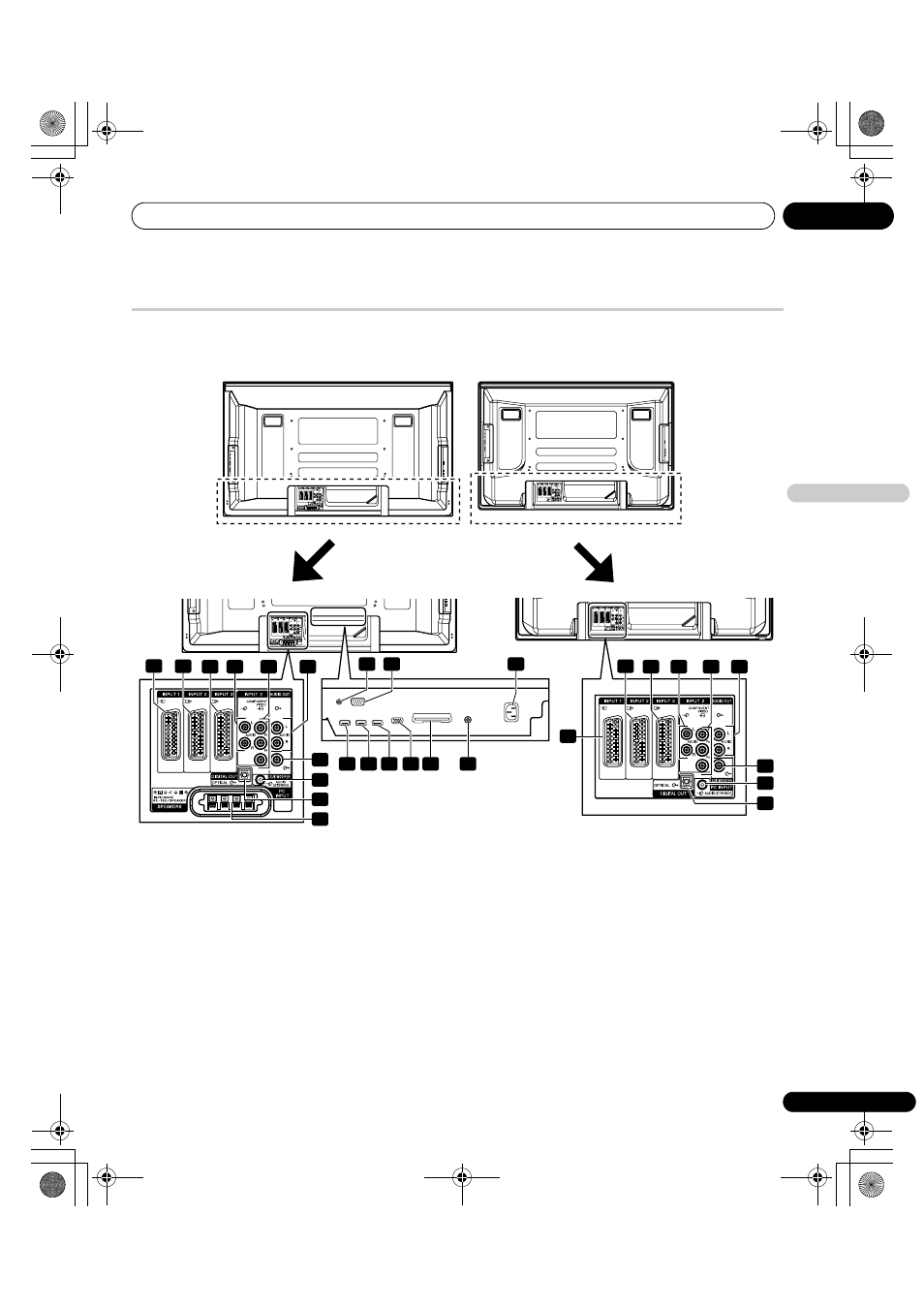

Plasma-Fernseher
(Rückseite)
1
Anschluss AC IN (Netzeingang)
2
RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
3
Anschluss CONTROL OUT (unterstützt
SR+)
4
Anschluss INPUT 1 (HDMI)
5
Anschluss INPUT 3 (HDMI)
6
Anschluss INPUT 4 (HDMI)
7
Anschluss PC INPUT (Analog RGB)
8
COMMON INTERFACE-Schacht
• Für ein CA-Modul mit Smart-Card
9
Antenneneingang ANT
• Die Stromversorgung kann über diesen Anschluss erfolgen.
10 Anschluss INPUT 1 (SCART)
11 Anschluss INPUT 2 (SCART)
12 Anschluss INPUT 3 (SCART)
13 Anschluss INPUT 2 (Audio)
14 Anschluss INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Anschlüsse AUDIO OUT
16 Ausgang SUBWOOFER
17 Anschluss PC INPUT (Audio)
18 Anschluss DIGITAL OUT (OPTICAL)
19 Anschlüsse SPEAKERS (rechts/links)
16
11 12
13
14
15
16
PDP-508XD
PDP-428XD
10
17
18
10
11 12 13
14
15
17
19
18
3
2
1
6
7
9
8
5
4
Die Anschlüsse 1 bis 9 sind die gleichen wie beim PDP-508XD.
* Die genaue Position der Anschlüsse
entnehmen Sie dem Anschlusspositionsblatt,
das sich neben dem Anschlussfach befindet.
