Anschließen Ihrer Geräte 03
9
Ge
Deutsch
Kapitel 3
Anschließen Ihrer Geräte

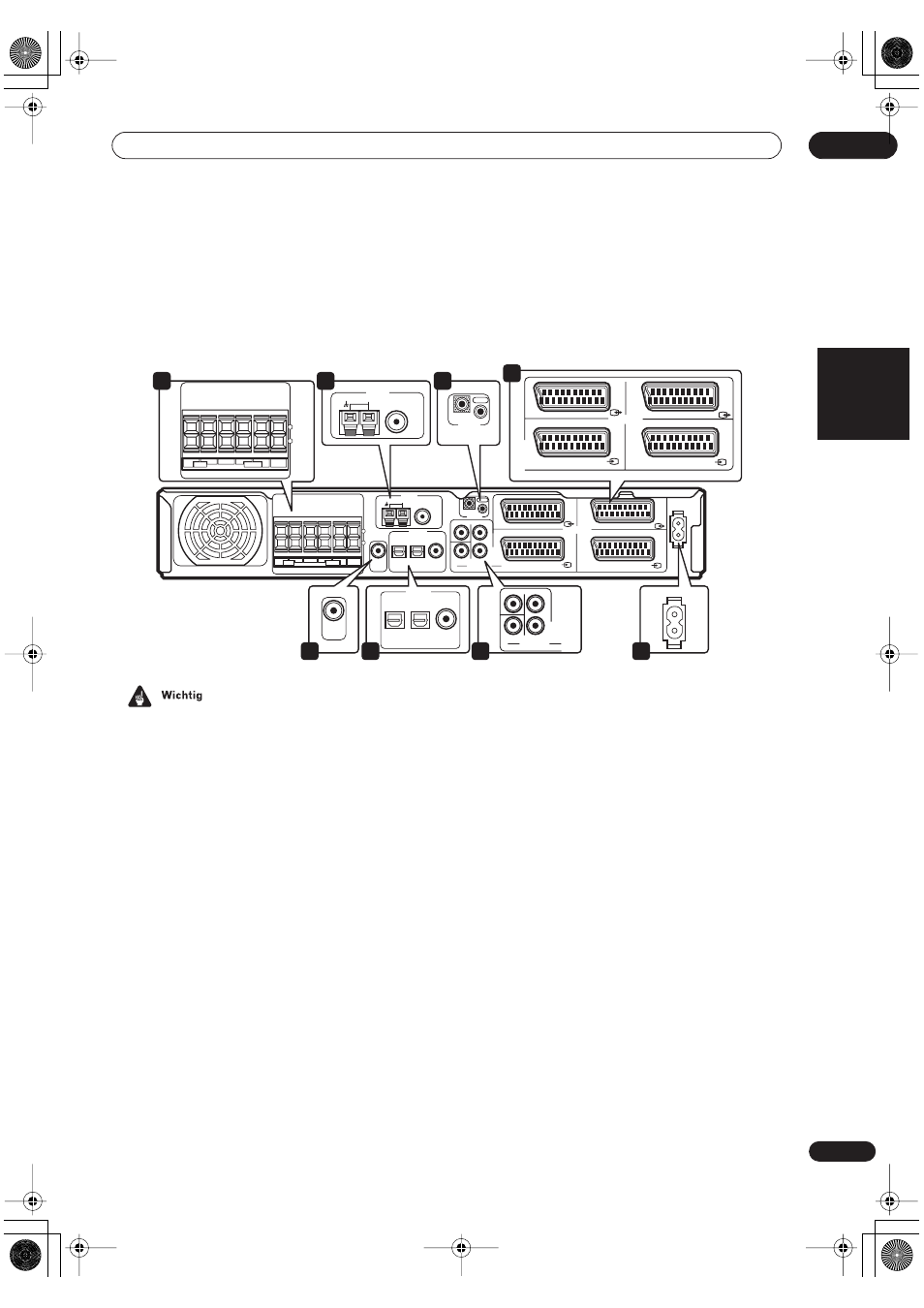

Rückwand
• Schalten Sie die Geräte oder Anlagekomponenten
unbedingt aus und ziehen Sie den Stecker des
Stromkabels unbedingt aus der Steckdose, ehe Sie
Anschlüsse vornehmen oder ändern.
1 SPEAKERS-Anschlüsse (Seite 16)
Lautsprecheranschlüsse FRONT L/R (Frontlautsprecher
links/rechts), CENTER (mittlerer Lautsprecher), SURROUND
L/R (Surround-Lautsprecher links/rechts) und SURROUND
BACK (SB, hinten in der Mitte befindlicher Surround-
Lautsprecher).
2 Antennen-Anschlüsse
AM LOOP (Seite 18)
Für den Anschluss der mitgelieferten AM-
Rahmenantenne oder (bei schlechtem Empfang) einer
Außenantenne.
FM UNBAL 75 Ω-Antennenanschluss (Seite 18)
Für den Anschluss des mitgelieferten FM-
Antennendrahts oder (bei schlechtem Empfang) einer
Außenantenne.
3 Buchse CONTROL IN / CONTROL OUT
Diese Buchsen dienen zur Verbindung von Pioneer-Geräten,
um es zu ermöglichen, dass alle Geräte in der Kette nur
einen Fernbedienungssensor brauchen
(Seite 20) .
Die Buchsen dienen auch der speziellen SR+-Steuerung
von Pioneer-Plasmadisplays (Seite 19).
4 SCART-AV-Konnektoren
Die vier SCART-AV-Konnektoren (AV-Steckvorrichtungen vom
SCART-Typ) übertragen Video- und analoge Audio-Signale.
AV-Konnektor VIDEO IN/OUT (Seite 15)
Dieser AV-Konnektor dient als VIDEO-Eingang. Ist der
Receiver auf einen anderen Input eingestellt, ist das
Signal Ausgang vom AV-Konnektor
VIDEO IN/OUT.
AV-Konnektor DVR/TV IN/OUT (Seite 12, 14)
Dieser AV-Konnektor dient als DVR/TV-Eingang. Ist der
Receiver auf einen anderen Input eingestellt, ist das
Signal Ausgang vom AV-Konnektor
DVR/TV IN/OUT.
AV-Konnektor DVD IN (Seite 11)
Dieser AV-Konnektor dient dem DVD-Eingang.
AV-Konnektor STB IN (Seite 13)
Dieser AV-Konnektor dient dem STB-Eingang.
Die Tabelle auf der folgenden Seite zeigt die für jeden AV-
Konnektor verfügbaren Eingangs- und Ausgangs-
Videoformate.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75 Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND
BACK L R L
+
–
AC IN
FM UNBAL 75 Ω
AM LOOP
ANTENNA
COAX
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
SUB
WOOFER
OUT
CONTROL
IN
OUT
1 2
5 6 7
4
3
8
VSX-C501
AV CONNECTOR
STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
SUB WOOFER
L
R
CENTER SURROUND
AUDIO IN (5.1CH)
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
