Guida alla messa in funzione rapida 01
6
It
Capitolo 1
Guida alla messa in funzione rapida
Introduzione
La Guida di messa in funzione rapida mostra come
collegare gli altoparlanti, la TV, il lettore DVD a questo
ricevitore e inoltre vi spiega come accendere e ad
ascoltare un disco DVD.
Setup facile
Questa sezione vi mostra come collegare i vostri
altoparlanti, i subwoofer, il lettore DVD e la TV a questo
ricevitore in modo da poter incominciare immediatamente a
godere del sound cinematografico a casa.
Prima di iniziare, assicuratevi di aver spento e disinserito
tutto quello che sta per collegare.
Collegamento altoparlanti
Questo ricevitore ha terminali per altoparlanti anteriori a
sinistra e destra (
L e R nel diagramma), un altoparlante
centrale ( C), due altoparlanti per il suono Surround (RS e
LS) e uno posteriore Surround Back (SB). La configurazione
minima degli altoparlanti prevede semplicemente gli
altoparlanti anteriori a destra e a sinistra, ma
raccomandiamo di collegare, se possibile, tutti e cinque gli
altoparlanti. Gli altoparlanti Surround devono sempre
essere connessi in coppia; non cercate di collegarne solo
uno. Tutti gli altoparlanti che utilizzate dovrebbero avere
un’impedenza nominale compresa tra 6 e 16
Ω.

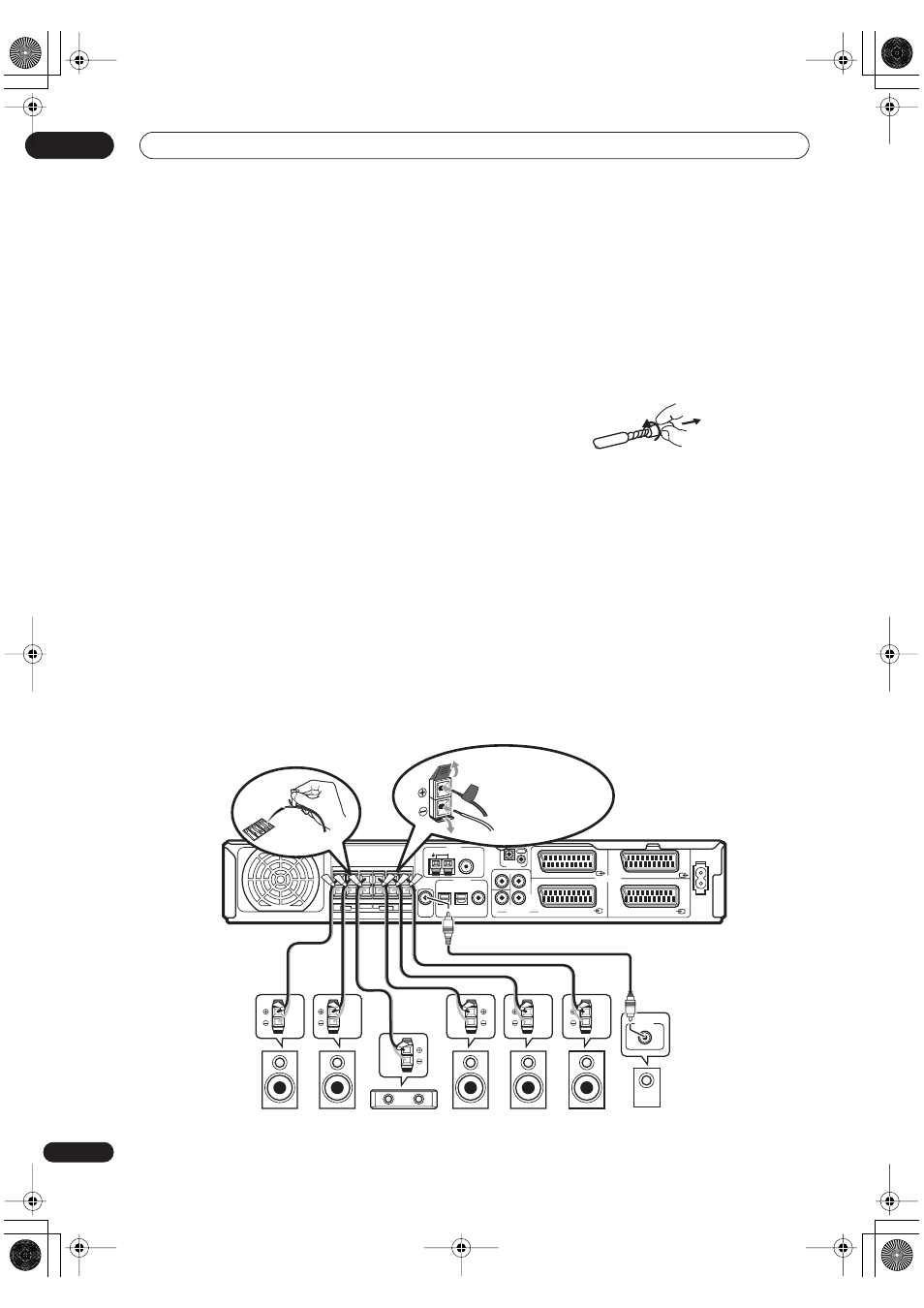

1 Collegate gli altoparlanti al ricevitore come nel
diagramma qui sotto.
Preparate il cavo dell’altoparlante, eliminando circa 1 cm
della guaina di plastica di ciascun filo.
Collegate gli altoparlanti anteriori ai terminali FRONT L/R;
l’altoparlante centrale ai terminali CENTER; gli altoparlanti
per il suono Surround ai terminali SURROUND L/R e quello
posteriore Surround ai terminali SURROUND BACK.
Abbassate la linguetta per aprire il terminale, inserite il
filo esposto, quindi rilasciate la linguetta per serrarlo.
Per ottenere il sound corretto è importante che i terminali
positivi e negativi del ricevitore e di ciascun altoparlante
siano abbinati. Per aiutarvi, attaccate le etichette
autoadesive colorate fornite a metà del cavo di ciascun
altoparlante.
2 Collegate il subwoofer attivo alla presa
SUBWOOFER OUT, come si vede nel diagramma qui
sotto.
Usate un cavo audio standard con spine RCA/
grammofono.
COAX
SUB WOOFER
L
R
CENTER SURROUND
CONTROL
AV CONNECTOR
AC IN
AUDIO IN (5.1CH) STB IN DVD IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75 Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
SPEAKERS FRONT SURROUND R CENTER SURROUND BACK L R L
+
–
LINE LEVEL
INPUT
VSX-C501
Vedi la pagina seguente
per i dettagli del
collegamento.
SB (surround
back)
R (anteriore
destro)
L (anteriore
sinistro)
C (centrale) RS (surround
destro)
LS (surround
sinistro)
SW
(subwoofer)
