Anschließen Ihrer Geräte

03

11

Ge

Deutsch

Anschließen eines DVD-Spielers

Verfahren Sie bitte, um einen DVD-Spieler anzuschließen,
gemäß den nachfolgenden Anweisungen, die sich auf die
Abbildung unten beziehen.
Wenn Ihr DVD-Spieler analoge Mehrkanal-Ausgänge hat,
können Sie diese an die Buchsen

AUDIO IN (5.1CH) des

Receivers anschließen. Dies kann sehr nützlich sein, da
einige Discs keinen digitalen Ausgang vom DVD-Spieler
zulassen. Es kann auch dann sehr nützlich sein, wenn Sie
eine externe digitale Decodereinheit verwenden wollen.

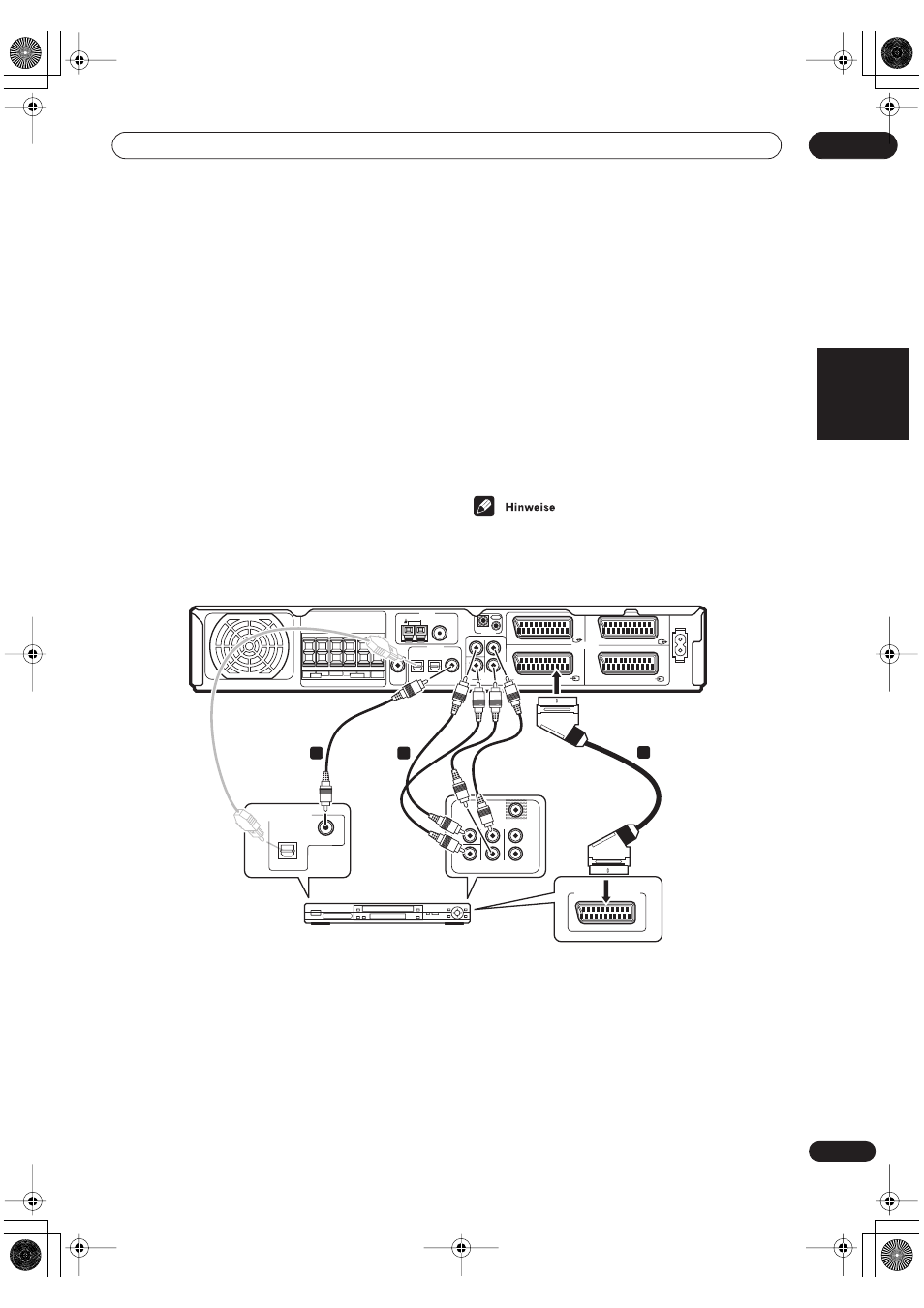

1

Verwenden Sie zum Anschließen des AV-

Konnektors DVD IN an den AV-Konnektor an Ihren
DVD-Spieler ein SCART-Kabel.

2

Wenn Ihr DVD-Spieler analoge Mehrkanal-

Ausgänge hat, dann schließen Sie diese Ausgänge
an die Buchsen SURROUND L/R, CENTER und
SUBWOOFER des Receivers an.

Diese Anschlüsse sind in der Abbildung unten unter

2

idargestellt.

3

Verwenden Sie ein digitales Koaxial-Audiokabel,

um die Buchse DVD(STB) COAX mit einem digitalen
Koaxial-Audioausgang an Ihrem DVD-Spieler zu
verbinden.

Diese Verbindung überträgt Stereo-Signale und digitale
Mehrkanal-Audiosignale.
Wenn Ihr DVD-Spieler keine Buchse mit einem digitalen
Koaxial-Audioausgang hat, ist es möglich, eine optische
Verbindung unter Verwendung der Buchse

STB(DVD) OPT1

herzustellen. Da jedoch dieser Eingang durch
Voreinstellung ab Werk dem

STB-Eingang zugeordnet ist,

wird es erforderlich sein, diesen Eingang dem

DVD-Eingang

neu zuzuordnen, ehe es möglich ist, ihn zu nutzen. Zur
Verfahrensweise des Anschlusses aller anderen
Komponenten siehe unter Einstellung des Optik-Eingangs
auf Seite 40.

• Um analoges Mehrkanal-Audio zu hören, müssen Sie

den Wähler für den Eingangs-signalwähler auf

DVD

5.1ch schalten (analoge Mehrkanal-Signale). Siehe
unter Auswählen des Eingangssignal-Typs auf Seite 35.

COAX

SUB WOOFER

L

R

CENTER

SURROUND

CONTROL

AV CONNECTOR

AC IN

AUDIO IN (5.1CH)

STB IN

DVD IN

VIDEO IN/OUT

DVR/TV IN/OUT

FM UNBAL 75

AM LOOP

ANTENNA

IN

OUT

SUB

WOOFER

OUT

STB

(DVD)
OPT1

DVR/TV

OPT2

DVD

(STB)

DIGITAL IN

SPEAKERS

FRONT

SURROUND

R

CENTER

SURROUND

BACK

L

R

L

+

FRONT

SURR.

SUB W.

CENTER

L

R

VIDEO

VSX-C501

DVD-Spieler

DIGITAL AUDIO OUT

OPTICAL

COAXIAL

1

3

2

AV CONNECTOR OUT
