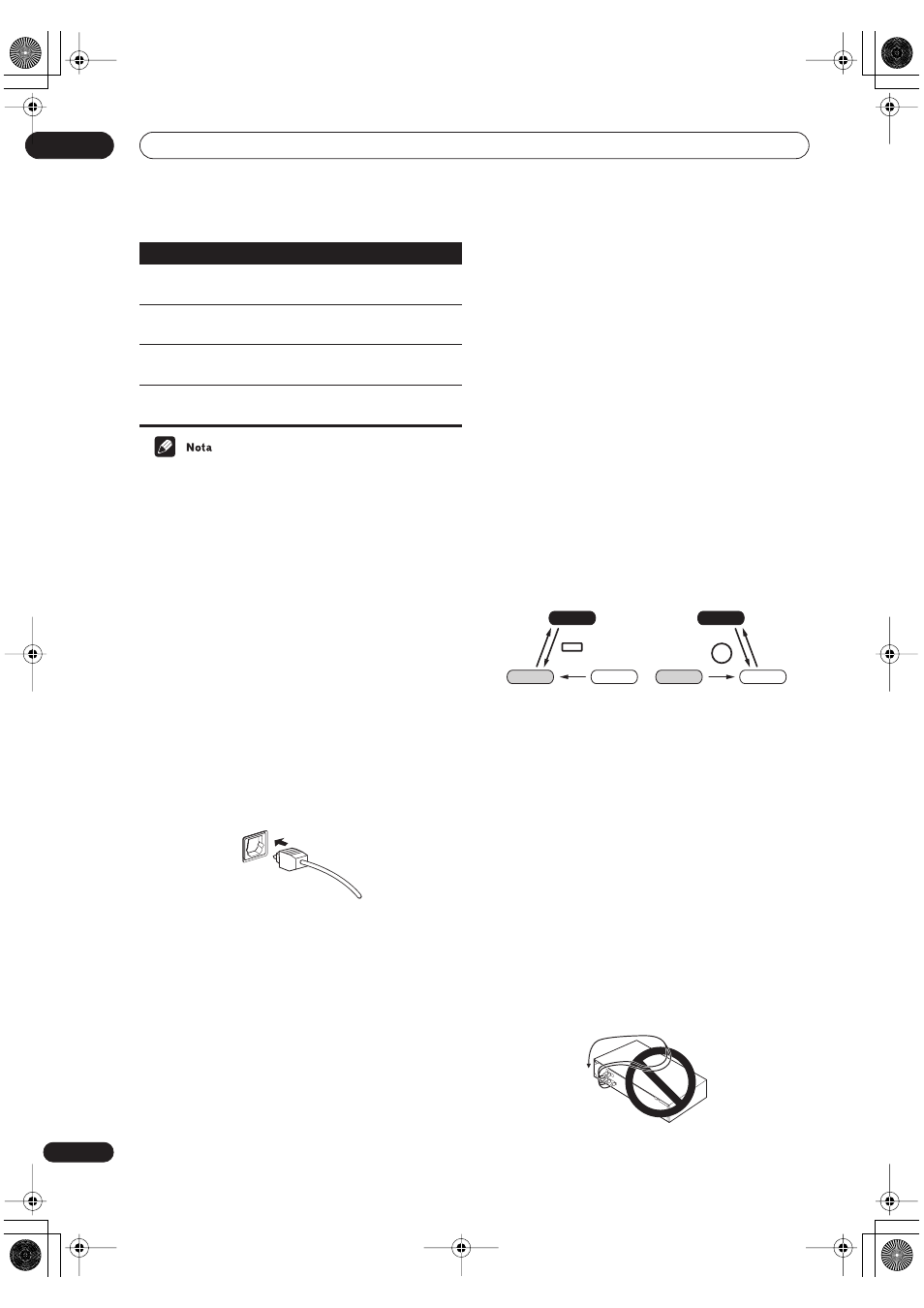

Collegamento ai vostri apparecchi 03
10
It
• Tutti i connettori AV hanno anche un ingresso audio.
I connettori VIDEO e DVR/TV hanno anche uscite
audio.
• I connettori VIDEO e DVR/TV sono compatibili con i/o-
Link. A, T-V Link, Easy Link, MegaLogic, SMARTLINK, Q-
Link, DATALOGIC, NextTView Link, ecc.
5 Presa jack SUBWOOFER OUT (pag. 16)
Collegate ad un subwoofer (attivo), collegato alla corrente.
6 Collegamenti digitali
Le tre prese digitali audio sono tutte ingressi. Connettete
a tali uscite digitali altre correnti digitali, come ricevitori
DVD e CD, ricevitori satellitari, ecc.
Presa jack STB(DVD) OPT1 (pag. 13)
Presa digitale ottica per gli ingressi
STB (sebbene sia
possibile collegarli all’ingresso DVD).
Presa jack DVR/TV OPT2 (pag. 14)
Presa digitale ottica per l’ingresso
DVR/TV.
• Collegando i cavi ottici, fate attenzione a non
danneggiare l’otturatore di protezione della presa
ottica inserendo la presa.
• Quando riponete un cavo ottico non arrotolatelo
stretto perché potrebbe danneggiarsi nelle curvature
troppo strette.
Spina jack DVD(STB) COAX (pag. 11)
Spina jack audio digitale coassiale per ingresso
DVD
(che può essere usata anche come ingresso STB).
7 Spine jack AUDIO IN (5.1CH) (pag. 11)
Ingressi audio analogici multicanale, soprattutto per
usare i dischi Audio-DVD multicanale e alcuni dischi
Video-DVD che non consentono un’uscita digitale
multicanale.
8 AC IN (pag. 20)
Connettete il cavo di corrente AC in dotazione.
Modalità AV Direct
La Modalità AV Direct consente al ricevitore di
trasmettere segnali audio/video in arrivo a uno degli
ingressi del connettore AV all’uscita del connettore AV,
senza che il suono venga emesso attraverso gli
altoparlanti ad esso collegati. Questo vi permette di far
funzionare gli altri componenti come se fossero collegati
direttamente tra loro, senza che il ricevitore sia acceso
(on). E’ possibile utilizzare questa modalità, se desiderate
registrare dal ricevitore satellitare sul VCR (entrambi
collegati a questo ricevitore), senza che il ricevitore
debba essere acceso. Inoltre potete usare la Modalità AV
Direct per vedere un video, utilizzando gli altoparlanti
della vostra TV per l’audio, senza accendere il ricevitore.
Potete commutare sulla modalità AV Direct (sia dalla
posizione di standby che on), usando il pulsante
AV
DIRECT sul telecomando. Tuttavia, è possibile regolare il
ricevitore anche in modo che possa venire
automaticamente inserita la funzione AV Direct, quando
individua un segnale in entrata. Vedi anche Impostazione
dell’AV Direct a pag. 40.
Il diagramma qui sotto mostra come i pulsanti
AV
DIRECT e STANDBY/ON commutano il ricevitore dalla
modalità standby ad AV Direct e viceversa.
Installazione del ricevitore
• Quando installate questo apparecchio assicuratevi di
appoggiarlo su un piano orizzontale stabile.
• Non appoggiatelo nei seguenti posti:
– Su una TV a colori (lo schermo potrebbe essere
soggetto a distorsioni)
– Una piastra per cassette (o in prossimità di un
apparecchio con un campo magnetico), perché
potrebbe interferire con il suono.
– Sotto la luce solare diretta
– In zone umide o bagnate
– In zone estremamente calde o fredde
– In posti soggetti a vibrazioni o ad altri movimenti
– In posti molto polverosi
– In posti con vapori caldi e grassi (come le cucine)
Collegamento dei cavi
Fate attenzione a sistemare i cavi in modo che non
passino sopra l’apparecchio stesso, poiché il campo
magnetico prodotto dal suo trasformatore potrebbe
provocare un ronzio agli altoparlanti.
Connettore Ingresso Uscita
DVD Copia con colonna
sonora, S-Video, RGB
–
STB Copia con colonna
sonora, S-Video, RGB
–
VIDEO Copia con colonna
sonora, S-Video, RGB
Copia con colonna
sonora
DVR/TV Copia con colonna
sonora
Copia con colonna
sonora, S-Video, RGB
Standby
AV Direct On
RECEIVER
AV DIRECT
Standby
AV Direct On
