Connexions 02
13
Fr
Français
1 Connectez les prises VIDEO OUT et
AUDIO OUT L/R à un jeu de prises d’entrée
audio/vidéo du téléviseur.
Utilisez le câble audio/vidéo fourni, en
connectant les prises rouge et blanche aux
sorties audio et la prise jaune à la sortie vidéo.
Veillez à respecter la correspondance des
sorties et des entrées audio droites et
gauches pour obtenir un son stéréo correct.
Consultez la section ci-dessous si vous
souhaitez utiliser un câble péritel pour la
connexion audio/vidéo, ou un câble S-vidéo
pour la connexion vidéo.
2
Connectez le câble d’alimentation
secteur fourni, à la prise AC IN puis
branchez-le sur une prise murale.
• Avant de débrancher la fiche du câble
d’alimentation au niveau de la prise
secteur, assurez-vous de placer le lecteur
en veille à l’aide de la touche
STANDBY/ON située sur le panneau
avant, ou de celle que porte le boîtier de
télécommande, et attendez que le
message
-OFF- disparaisse de l’afficheur
du lecteur.
• Pour les raisons ci-dessus, ne branchez
pas le lecteur sur une prise secteur
équipant certains amplificateurs et
récepteurs audiovisuels.

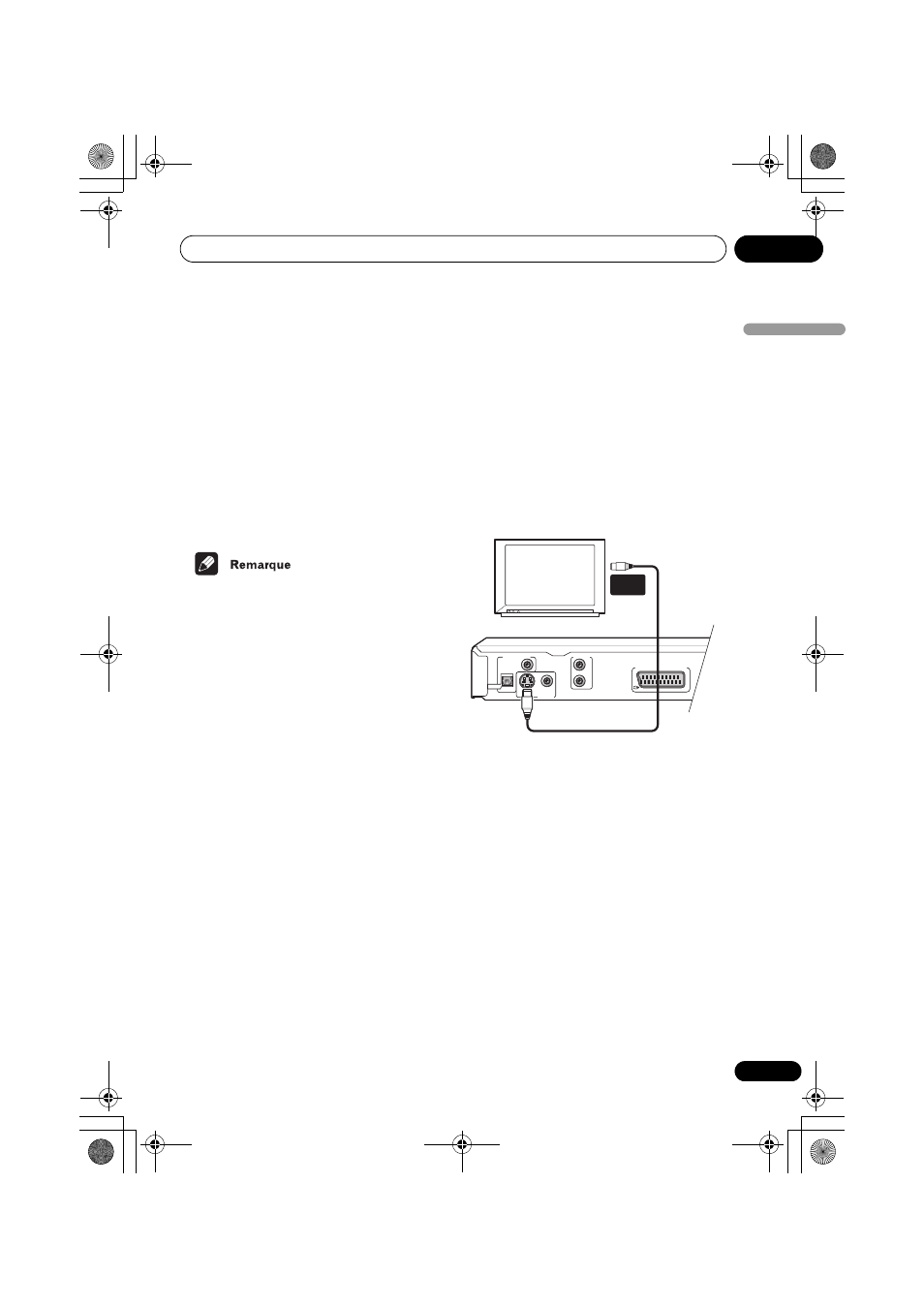

Connexion à l’aide de la sortie
S-vidéo
Si le téléviseur est doté d’une entrée S-vidéo,
utilisez-la à la place de la sortie standard
(composite) pour obtenir une image de
meilleure qualité.
•
Utilisez un câble S-vidéo (non fourni)
pour connecter la sortie S-VIDEO OUT à
une entrée S-vidéo du téléviseur
(moniteur ou récepteur audiovisuel).
Avant d’enfoncer la fiche, placez son
détrompeur triangulaire en regard de la
découpe correspondante pratiquée sur la
prise.
DIGITAL AUDIO OUT
S
L
R
COAXIAL
OPTICAL
AUDIO OUT
VIDEO OUT
AV RECEIVER/TV AV CONNECTOR (RGB) - TV/AV Receiver
S-VIDEO
IN
Téléviseur
