Operación
97 F232101 (SP)

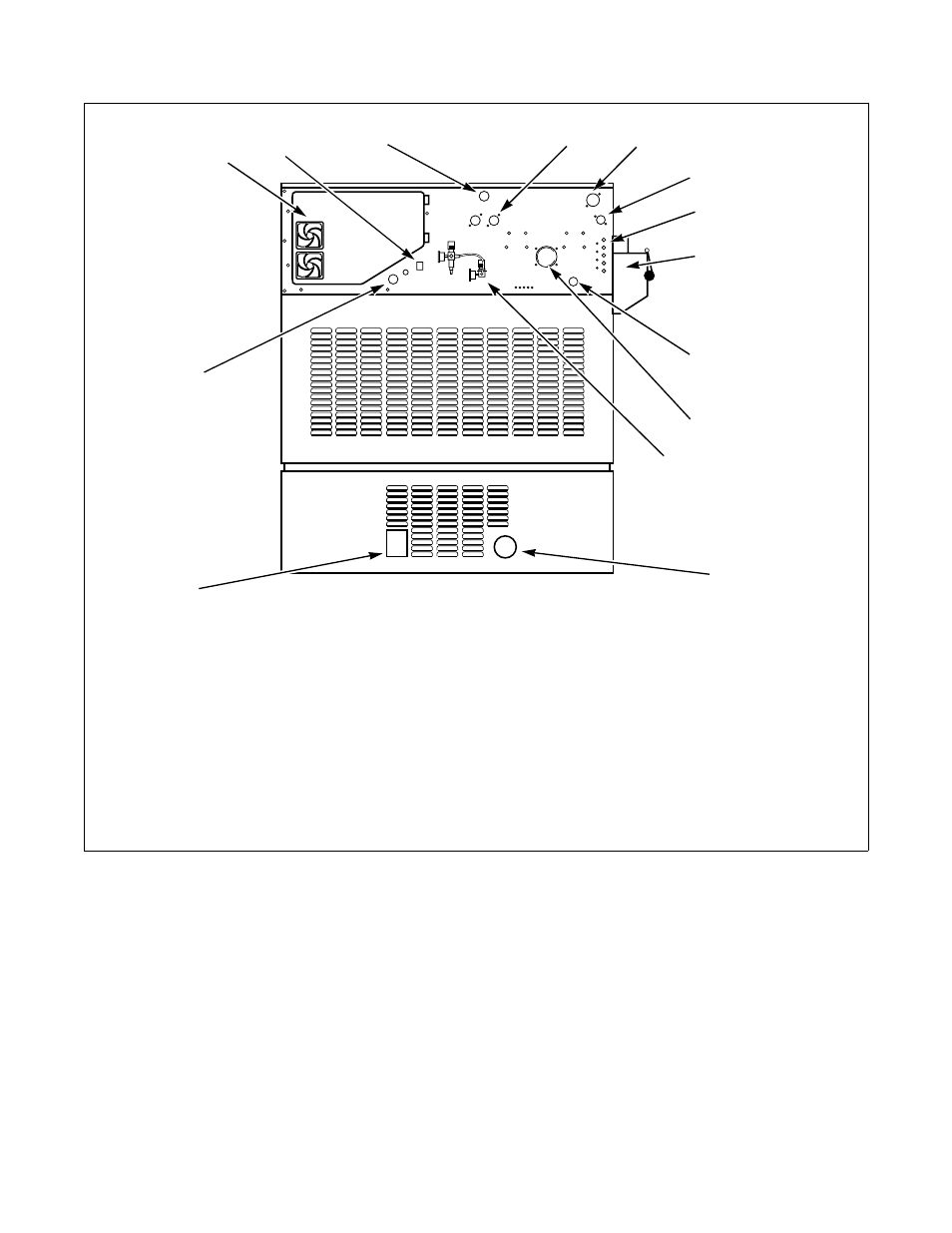

Figura 3
R078R
1 Entrada de agua fría 8 Entrada y regulador de aire
2 Respiradero 9 Drenaje estándar
3 Entrada de agua caliente 10 Cubierta para drenaje optativo
4 Conexiones de suministro de líquidos 11 Conexión de cable de entrada de corriente
5 Distribuidor de suministro 12 Ventiladores de enfriamiento del mando
6 Conexión de vapor del inversor
7 Válvula reguladora de vacío 13 Interruptor de calentamiento eléctrico/vapor
14 Conexión de recirculación de limpieza por
inmersión en agua
R078R 9
10
11
12
13
14 1 2
FAMILIARIZACIÓN CON LA PARTE TRASERA DE LA MÁQUINA DE 135 LIBRAS DE CAPACIDAD
3
4
5
6
7
8
