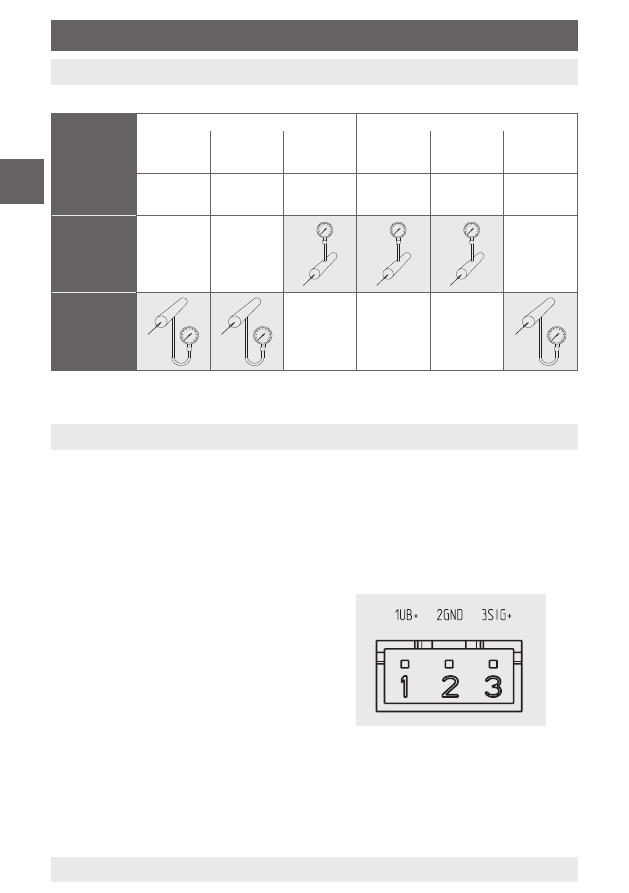

5. Messanordnung / 6. Elektrischer Anschluss
5. Messanordnung
Bewährte Messanordnungen für verschiedene Messstoffarten.
6. Elektrischer Anschluss
Der elektrische Anschluss des Druckmessgerätes mit elektrischem
Ausgangssignal wird über ein Kabel mit einem Steckverbinder vom
Typ JST XH, 3-polig, male, hergestellt. Die genauen Anschlussbelegungen
können der nachfolgenden Aufstellung entnommen werden. Zusätzlich sind
die Anschlussbelegung, Ausgangssignal und erforderliche Hilfsenergie auf
dem Typenschild vermerkt.
Stecker 3-polig, Typ JST XH
Pin
Belegung
1
U
B+
2
GND
3
U
SIG+
