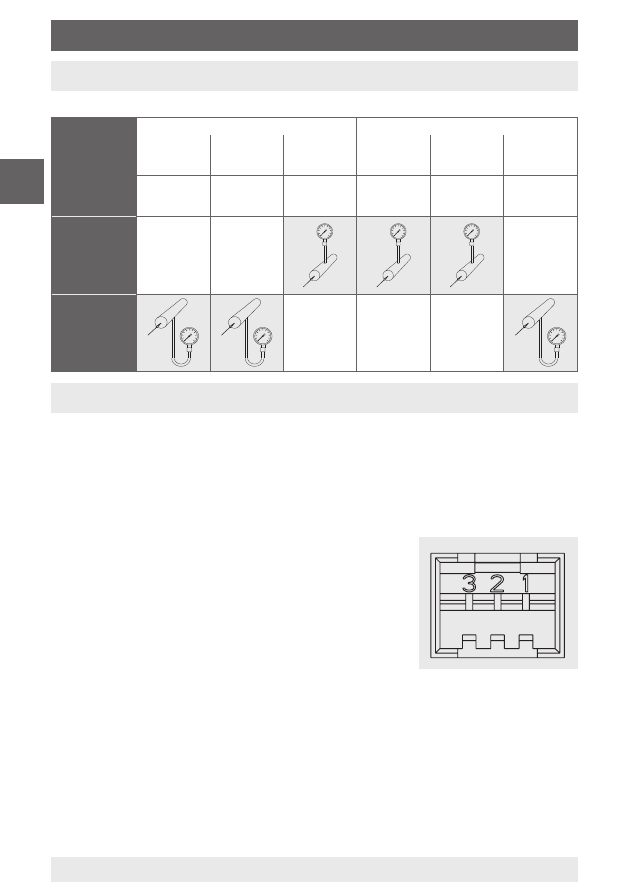

5. Messanordnung / 6. Elektrischer Anschluss
5. Messanordnung
Bewährte Messanordnungen für verschiedene Messstoffarten.
6. Elektrischer Anschluss
Der elektrische Anschluss des Druckmessgerätes mit elektrischem
Ausgangssignal / elektronischem Druckschalter wird über einen Stecker
oder ein Kabel hergestellt. Die genauen Anschlussbelegungen können
der nachfolgenden Aufstellung entnommen werden. Zusätzlich sind die
Anschlussbelegung, Ausgangssignal und erforderliche Hilfsenergie auf dem
Typenschild vermerkt.
Stecker 3-polig, Typ AMP Duoplug
Pin
Belegung
1
U
B+
2
GND
3
U
SIG+
Kabelausgang (2-Leiter)
Litzenfarbe Belegung
schwarz
GND
rot
U
B+
Kabelausgang (3-Leiter / 1 x NPN) Kabelausgang (4-Leiter / 2 x NPN)
Litzenfarbe
Belegung
Litzenfarbe
Belegung
schwarz
GND
schwarz
GND
rot
U
B+
rot
U
B+
orange
U
SIG+
/ SP
1
orange
SP
1
braun
SP
2
