WIKA mode d´emploi manomètre du type PGS avec contacts Reed
14000322.01 03/2011 GB/D/F/E
42
Contact
Contact
Tension de commutation
Courant de commutation
Courant maxi.
Tension maxi.
Courbe limite
Plage de travail
autorisée
Vmax
Amax
A
V

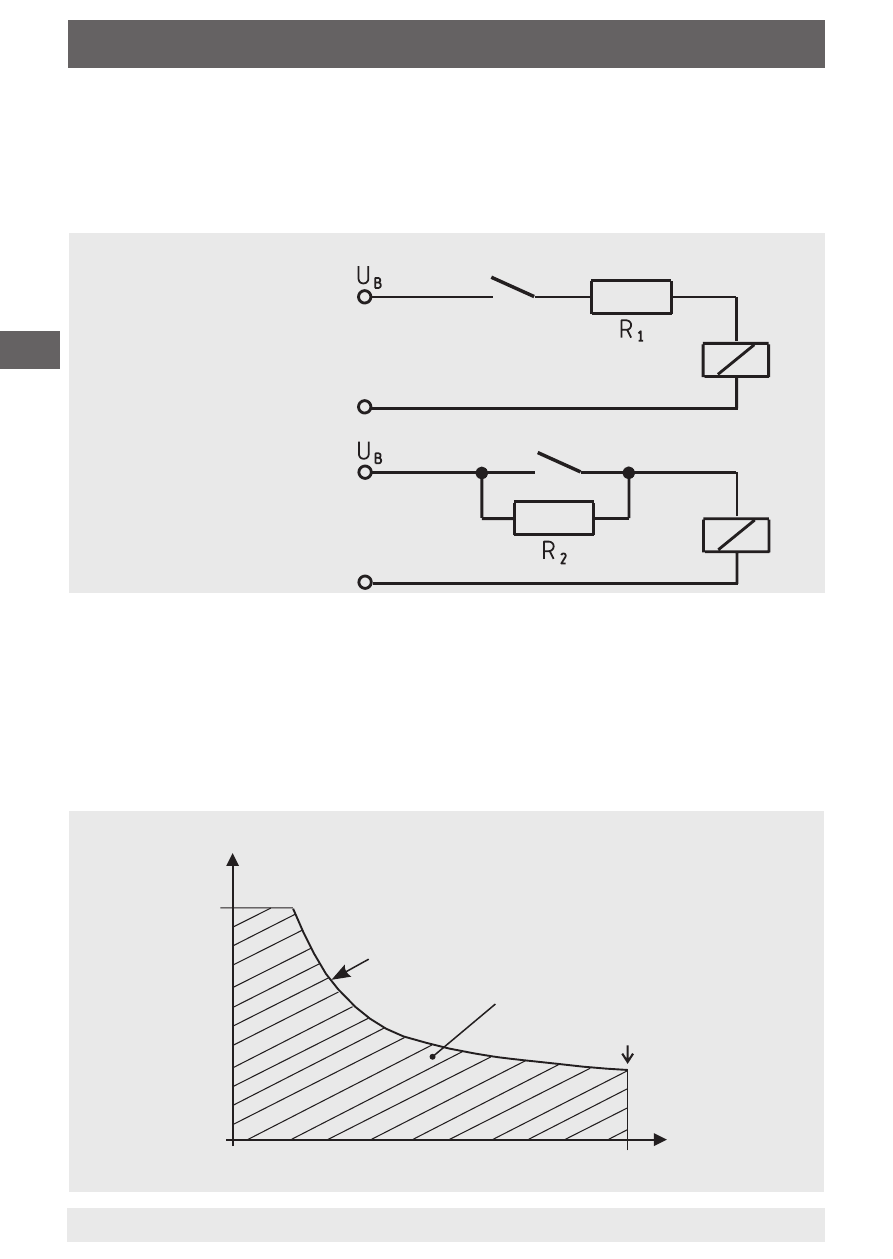

7.3 Charge capacitive
En cas de charges capacitives, des courants de démarrage plus
importants apparaissent. Ils peuvent être réduits par la commutation en
série de résistances dans le câble d'alimentation.
Exemples :
dispositif de
protection avec
résistance pour
limiter le courant
Courbe de contact
La partie hachurée de la courbe de contact montre les valeurs
électriques qui sont admissibles pour le contact respectif.
En conséquence, la tension et/ou le courant devant être commuté(e)
ne doit pas excéder les valeurs maximales respectives.
La puissance à commuter doit impérativement être inférieure à la
courbe limite
7. Dispositifs de protection
