WIKA mode d´emploi manomètre du type PGS avec contacts Reed
14000322.01 03/2011 GB/D/F/E
40
6. Mise en service, exploitation / 7. Dispositifs de protection

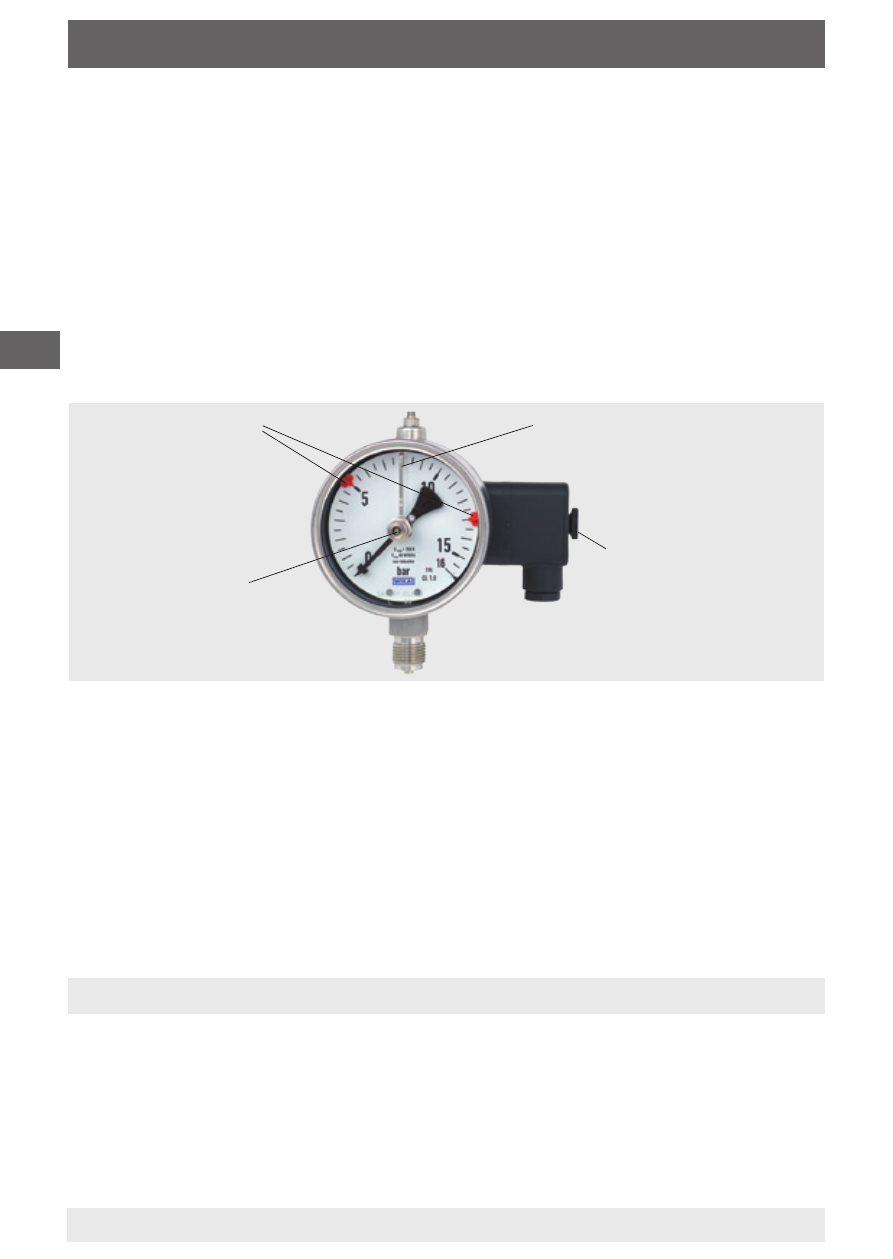

Bras de réglage
Indicateur de
la valeur de
consigne
Orifice de réglage
Clef de réglage
amovible
6.4 Réglage de la valeur de consigne
Le réglage des valeurs de consigne s‘effectue via l'orifice de réglage
dans le cadran à l‘aide de la clef de réglage (fournie avec l‘instrument,
elle se trouve, sur les modèles standard, sur le côté du boîtier de
raccordement).
Avec la taille nominale 160 des instruments de mesure, s'assurer que
le bras de réglage est poussé vers le bas exclusivement dans la zone
de l'indicateur de valeur de consigne devant être réglé. Dans le cas
contraire, des dommages sur l'aiguille de l'instrument ou un réglage
erroné du point zéro ne peut/peuvent être exclu(s).
Les indicateurs de valeur de consigne des interrupteurs de fin de
course peuvent être réglés librement entre 10 % et 90 % de la plage de
l'échelle, la distance entre les deux indicateurs devant être au moins
10 % de la plage de l'échelle (ce qui correspond env. à 30 ∢°).
Mise en service
Lors de la mise en service il faut absolument éviter les coups de bélier.
Ouvrir lentement les robinets d'isolement.
7. Dispositifs de protection
Les contacts mécaniques ne doivent pas dépasser les valeurs
électriques indiquées pour le courant de commutation et la tension de
commutation, même pour une durée brève.
Pour les charges capacitives ou inductives, nous recommandons l'un
des circuits de protection suivants :
