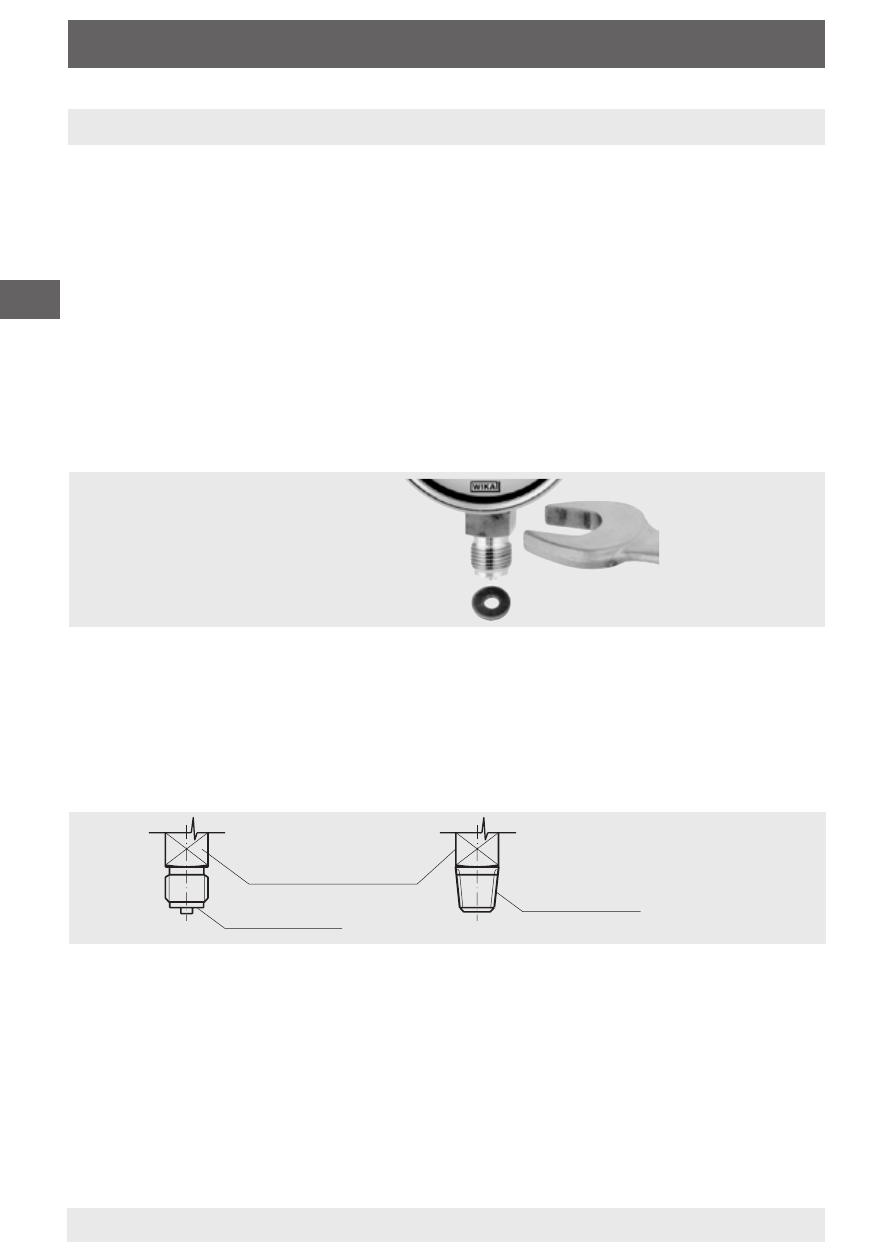

Schlüsselfläche Abdichtung im
Gewinde 
Dichtfläche 
Montage mit
Gabelschlüssel
WIKA Betriebsanleitung Druckmessgerät Typ PGS mit Reed-Kontakten
14000322.01 03/2011 GB/D/F/E
24
Zur Abdichtung der Druckmessgeräteanschlüsse mit zylindrischen
Gewinde an der Dichtfläche  sind Flachdichtungen, Dichtlinsen oder
WIKA-Profildichtungen einzusetzen. Bei kegeligen Gewinde (z. B.
NPT-Gewinde) erfolgt die Abdichtung im Gewinde , mit zusätzlichen
Dichtwerkstoffen, wie z. B. PTFE-Band (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um
das Messgerät in die Stellung zu bringen, in der es sich am besten
ablesen lässt, ist ein Anschluss mit Spannmuffe oder Überwurfmutter zu
empfehlen. Sofern ein Druckmessgerät eine Ausblasvorrichtung besitzt,
muss diese vor Blockierung durch Geräteteile oder Schmutz geschützt
sein.
6. Inbetriebnahme, Betrieb
6. Inbetriebnahme, Betrieb
6.1 Mechanischer Anschluss
Entsprechend den allgemeinen technischen Regeln für Druckmess-
geräte (z. B. EN 837-2 „Auswahl- und Einbauempfehlungen für Druck-
messgeräte“).
Beim Einschrauben der Geräte darf die zum Abdichten erforderliche
Kraft nicht über das Gehäuse oder die Kabelanschlussdose aufgebracht
werden, sondern mit geeignetem Werkzeug nur über die dafür vorgese-
henen Schlüsselflächen am Vierkant des Anschlusszapfens.
