7. Dispositifs de protection

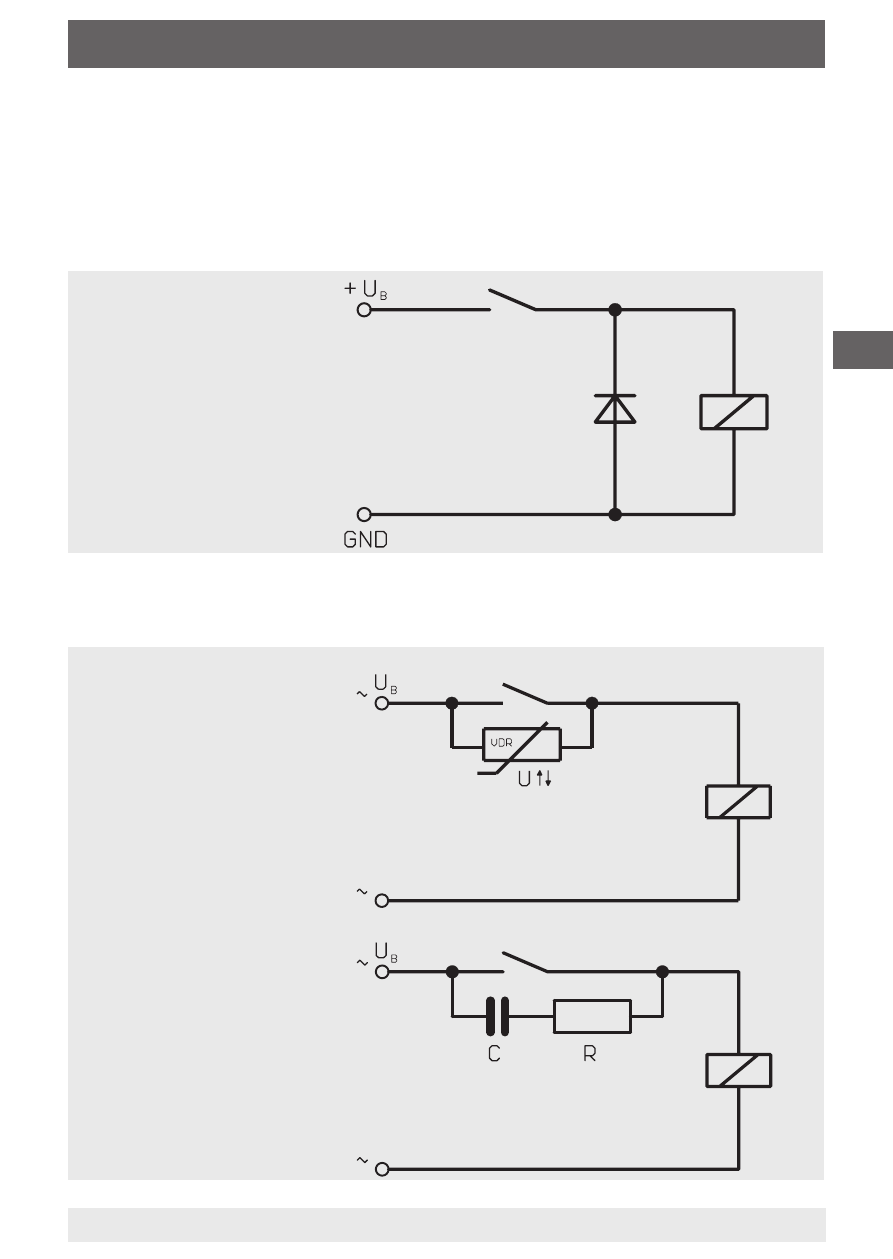

7.1 Charge inductive sous tension continue
En cas de tension continue, la protection par contact peut être
obtenue par une diode de récupération de self-induction commutée
parallèlement à la charge. La polarité de la diode doit garantir qu'elle
bloque lorsque la tension de service est appliquée.
Exemple :
dispositif de
protection
avec diode de
récupération de
self-induction
Contact
Diode
Contact
Contact
7.2 Charge inductive sous tension alternative
En cas de tension alternative, il existe deux dispositifs de protection :
Exemple :
dispositif de
protection avec
une varistance
VDR
Exemple :
dispositif de
protection avec
élément RC
