D

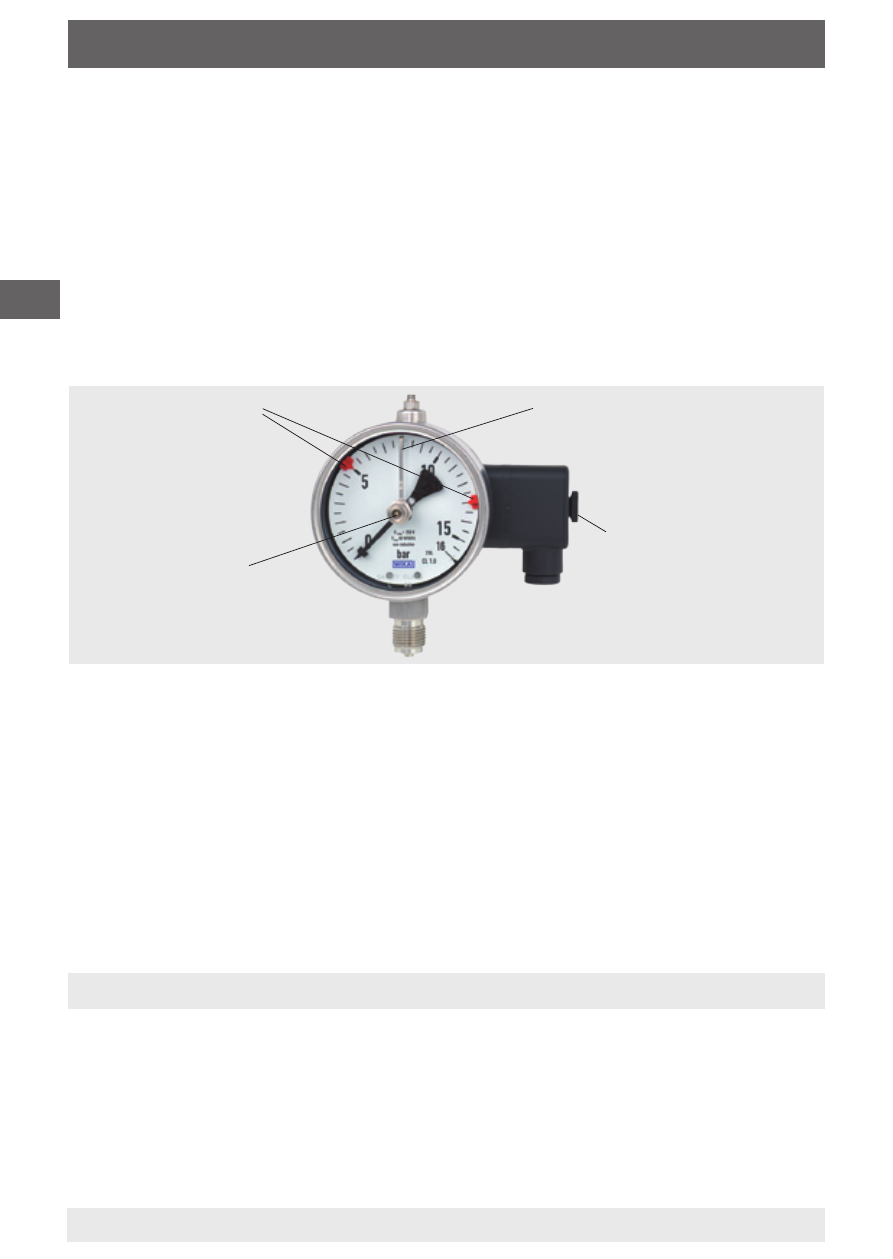

Verstellarm Sollwertzeiger
Verstellschloss
abnehmbarer
Verstellschlüssel
WIKA Betriebsanleitung Druckmessgerät Typ PGS mit Reed-Kontakten
14000322.01 03/2011 GB/D/F/E
26
6. Inbetriebnahme, Betrieb / 7. Kontaktschutzmaßnahmen
6.4 Einstellen der Sollwertzeiger
Das Einstellen der Sollwerte erfolgt über das Verstellschloss in der
Sichtscheibe mit Hilfe des Verstellschlüssels (gehört zum Lieferumfang;
befindet sich bei Standardgeräten seitlich an der Kabeldose).
Bei Messgeräten der Nenngröße 160 ist darauf zu achten, dass der
Verstellarm ausschließlich im Bereich der zu verstellenden Sollwertzei-
ger niedergedrückt wird. Andernfalls ist eine Beschädigung des Geräte-
zeigers bzw. eine Verstellung des Nullpunktes nicht auszuschließen.
Die Sollwertzeiger der Grenzwertschalter sind zwischen 10 % und 90 %
des Skalenbereiches frei einstellbar, wobei der Abstand zwischen den
beiden Sollwertzeigern mindestens ca. 10 % des Skalenbereiches
(entspricht ca. 30 ∢°) beträgt.
Inbetriebnahme
Bei Inbetriebnahme Druckstöße unbedingt vermeiden, Absperrventile
langsam öffnen.
7. Kontaktschutzmaßnahmen
Mechanische Kontakte dürfen die angegebenen elektrischen Werte
für Schaltstrom und Schaltspannung unabhängig voneinander, auch
kurzzeitig, nicht überschreiten.
Für kapazitive oder induktive Lasten empfehlen wir eine der folgenden
Schutzbeschaltungen:
