7. Options / accessoires
7.2 Manifold 4 voies
Fermeture des conduites de processus j et i pour le démontage ou le
contrôle de l‘appareil de mesure sans perturber le process en cours.
Protection de l‘appareil contre les surpres-
sions, comme par exemple lors de contrôles de
pression et des conditions de fonctionnement
indéfinies (également lors de la mise hors service
temporaire).
Equilibrage de la pression pour le contrôle du
zéro en cours de process ainsi que pour éviter
une surpression unilatérale pendant le démar-
rage ou le service de l‘installation (avec vanne
d‘équilibre de pression ouverte).
Ventilation des conducteurs de mesure de
fluides liquides et rinçage des conducteurs afin
d‘éliminer des impuretés.
7.2.1 Indications de l‘utilisation
Déroulement des opérations en début de mesure
1. Ouvrir la vanne d‘équilibrage de pression (vanne du milieu)
. Ouvrir le robinet d‘isolement du côté négatif de la chambre de mesure
(i, robinet de droite), ensuite ouvrir le robinet d‘isolement du côté positif
de la chambre de mesure (j, robinet de gauche)
3. Fermer la vanne d‘équilibrage de pression
Déroulement des opérations pour le rinçage / la ventilation des conduites
de mesure
1. Début: Ouvrir les robinets i et j de la chambre de mesure
Ouvrir la vanne d‘équilibrage de pression et la vanne de purge
. Fin: Fermer la vanne d‘équilibrage de pression et la vanne de purge
Déroulement des opérations en fin de mesure (également lors de la mise
hors service temporaire)
1. Ouvrir la vanne d‘équilibrage de pression
. Fermer les robinets i et j de la chambre de mesure
Déroulement des opérations pour le démontage de l‘appareil de mesure en
cours de fonctionnement du process
1. Ouvrir la vanne d‘équilibrage de pression
. Fermer les robinets i et j de la chambre de mesure
3. Ouvrir la vanne de purge








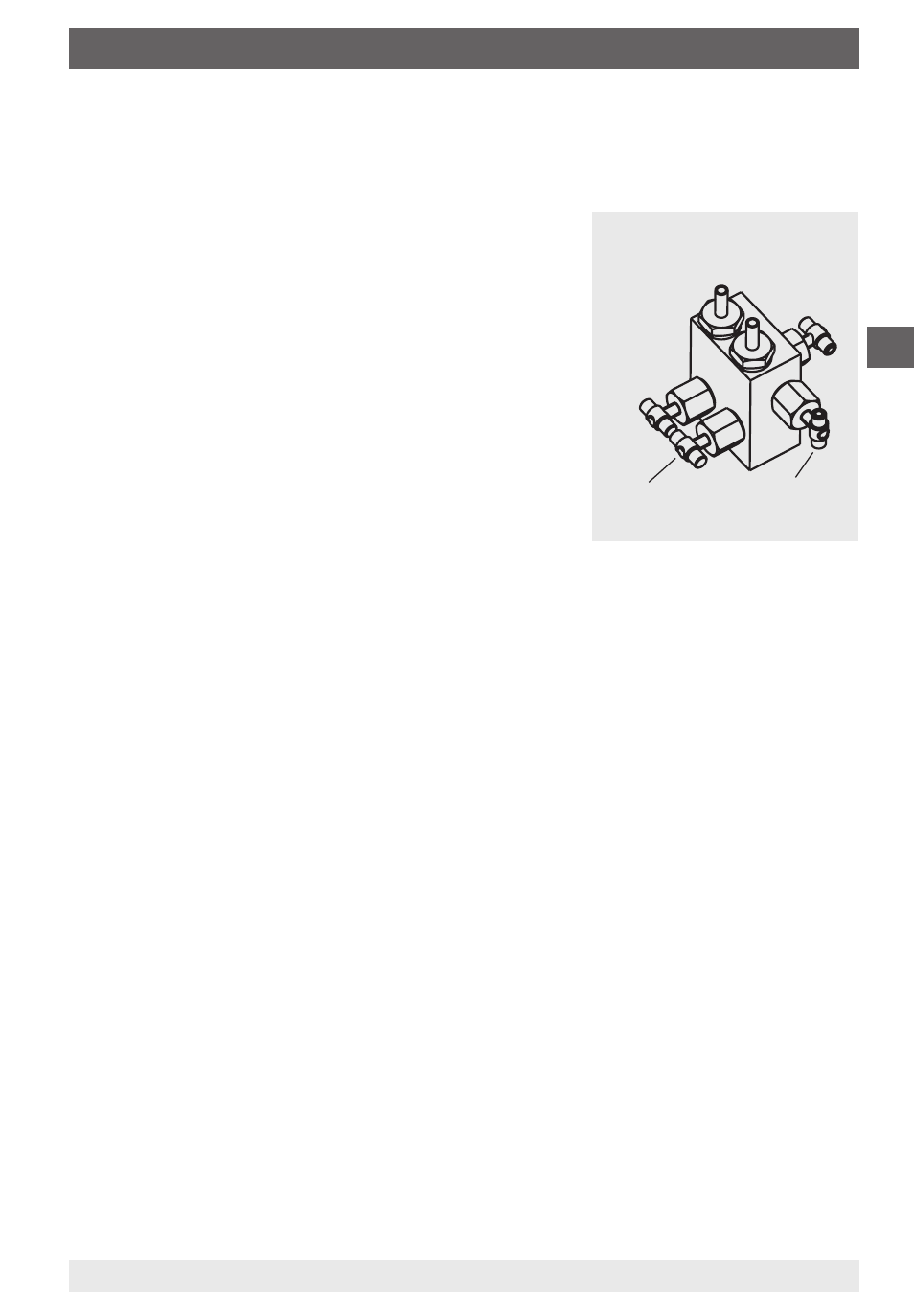

Robinet
d‘isolement
côté i
Vanne d‘équilibre
de pression
Robinet
d‘isolement
côté j
Vanne de
purge
