Mode d'emploi WIKA DELTA-plus, DELTA-comb et DELTA-switch 23
F
308
15 07/
009 GB/D/F
st und sv :
Caractéristiques (voir fiche technique)
Les affectations exactes peuvent être prélevées sur le schéma de branchement
ci-après. En plus, l‘affectation de branchement et l‘alimentation nécessaire sont
indiquées sur la plaque signalétique du boîtier.

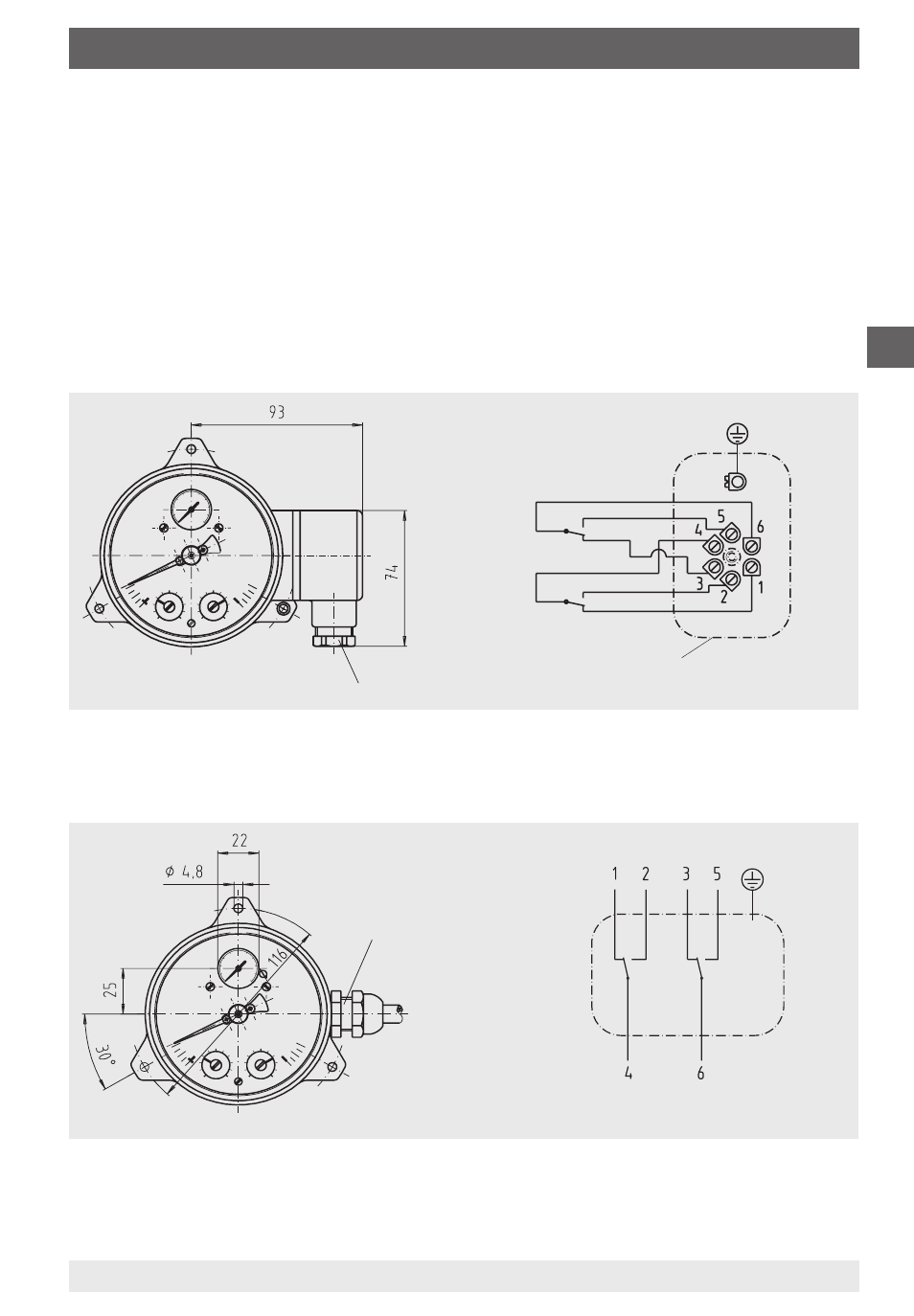

Branchement électrique
Branchement par boîte de jonction ou fiche coudée selon DIN 43 651 
6. Mise en service
ou branchement électrique
Branchement par presse-étoupe et câble 
16
679.01
M0 x 1,5
157306.0X
Boîte de jonction
850.33 ème contact
850.3 1er contact
850.33
ème contact
16
679.0X
1
3568.0X
Câble avec presse-étoupe
M0 x 1,5 avec
câble longueur 1 m
850.3
1er contact
