7. Optionen und Zubehör

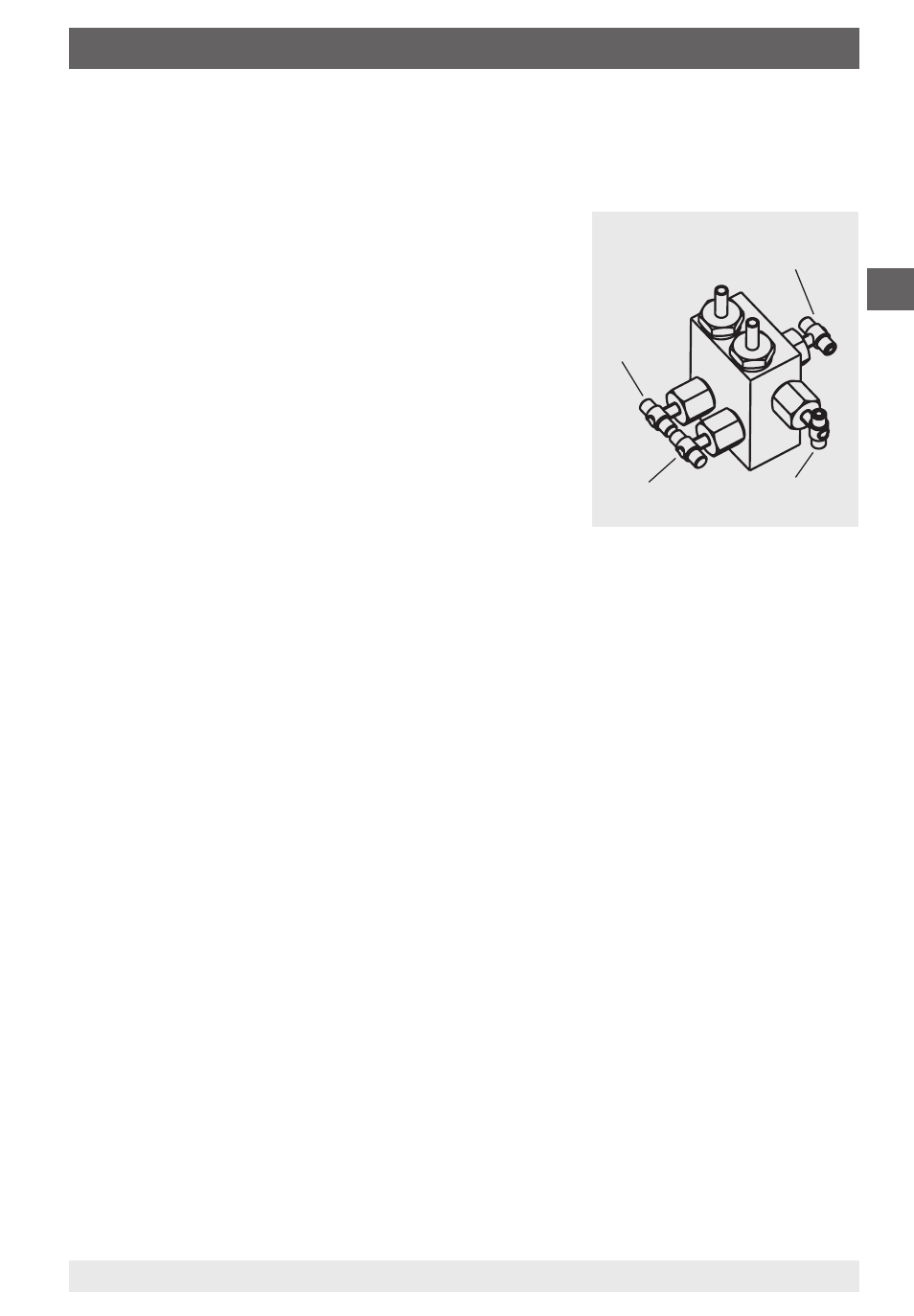

7.2 Vierfach-Ventilblock
Absperrung der j- und i- Prozessleitung zur Demontage oder Prüfung
des Messgerätes ohne Störung des laufenden Betriebsprozesses.
Schutz des Gerätes gegen unzulässige
Überdruckbelastung, wie z. B. bei Druckprü-
fungen und undefinierten Betriebsverhältnissen
(auch zeitweiliger Stilllegung).
Druckausgleich zur Nullpunktkontrolle bei
laufenden Prozess sowie Vermeidung einseitiger
Überdruckbelastung während der Anfahr- bzw.
Betriebsphase (bei geöffnetem Druckausgleichs-
ventil).
Entlüftung der Messleitungen bei flüssigen
Messstoffen und Spülung der Messleitungen um
Verunreinigungen zu entfernen.
7.2.1 Angaben zum Handling
Arbeitsgangfolge zum Messanfang
1. Druckausgleichsventil (mittlere Ventilspindel) öffnen
. Absperrventil der Minus-Messstoffkammer (i, rechtes Ventil) und der
Plus-Messstoffkammer (j, linkes Ventil) öffnen
3. Druckausgleichsventil schließen
Arbeitsgangfolge zum Spülen/Entlüften der Messleitungen
1. Anfang: Absperrventil der i- und j- Messstoffkammer öffnen
Druckausgleichsventil und Entlüftungsventil öffnen
. Ende: Druckausgleichsventil und Entlüftungsventil schließen
Arbeitsgangfolge zu Messende (auch zeitweise Stilllegung)
1. Druckausgleichsventil öffnen
. Absperrventil der i- und j- Messstoffkammer schließen
Arbeitsgangfolge zur Demontage des Messgerätes bei laufenden Prozess
1. Druckausgleichsventil öffnen
. Absperrventil der i- und j- Messstoffkammer schließen
3.
Entlüftungsventil öffnen







Absperrventil
i
-Seite
Druckausgleichs-
ventil
Absperrventil
j
-Seite
Entlüftungs-
ventil
