Remplis-
sage de la
conduite de
mesure
fluides liquides fluides gazeux
liquides en partie
dégazés
complètement
évaporés
gazeux en partie
condensés
(humides)
complètement
condensés
Exemples
condensat liquides en
ébullition
„gaz liquides“ air sec
air humide
gaz de fumées vapeur d‘eau
Manomètre
au-dessus
du point de
mesure
Manomètre
en-dessous
du point de
mesure
Mode d'emploi WIKA DELTA-plus, DELTA-comb et DELTA-switch 22
F
308
15 07/
009 GB/D/F
5. Dispositions de montage

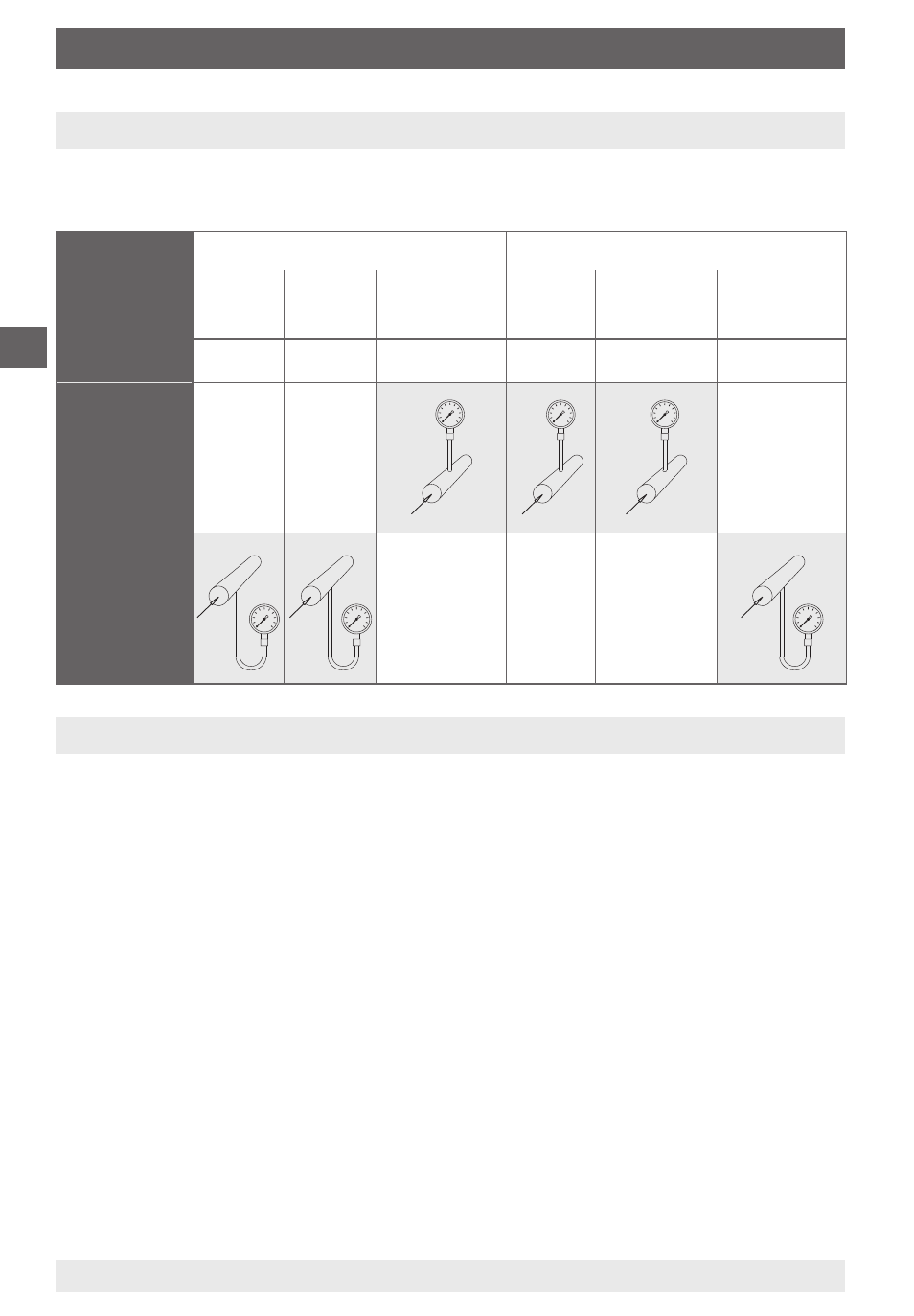

Dispositions de montage éprouvées pour différents fluides. Les dispositions
particulièrement recommandables sont décrites ci-après.
5. Dispositions de montage / 6. Mise en service
6. Mise en service
6.1 Montage des raccords process
Selon les symboles indiqués j et i
j
pression élevée
i
pression basse
6.2 Branchement électrique
(concerne les types 70.0.100 et 851.0.100)
Le branchement électrique ne peut être effectué que par du personnel
qualifié
La position des branchements et les fonctions de commutation sont
indiquées sur la plaquette signalétique de l‘appareil, les bornes de branche-
ment (1 ... 6) ainsi que la borne de terre sont marquées en conséquence.
Les conducteurs secteurs prévus doivent être adaptés à la puissance
consommée la plus élevée du courant de l‘appareil et correspondre à
IEC 7 ou IEC 45
Les appareils doivent être intégrés dans la compensation de potentiel du site




