Mode d'emploi WIKA DELTA-plus, DELTA-comb et DELTA-switch 24
F
308
15 07/
009 GB/D/F
Pression différentielle
égale à zéro Pression différentielle
est de nouveau mesurée
relâchée
Vanne
manœuvrée
6.3 Réglage des points de commutation / Contrôle du point zéro
Les réglages des points de commutation s‘effectuent par des vis de réglage
depuis la face avant. L‘échelle d‘assistance de 70 p° permet un réglage du
point de commutation relativement exact et indique la valeur de consigne
réglée actuellement.
Afin de déplacer le contact, il faut tout d‘abord ouvrir le voyant en le soule-
vant par les rainures se trouvant sur sa périphérie. La valeur de point de seuil
requise est obtenue en tournant la vis de réglage.
Si on souhaite un réglage du point de commutation encore plus précis, il faut
utiliser un étalon de contrôle pour le réglage.
Ensuite remonter le voyant en le clipsant sur le boîtier.
Contrôle du point zéro voir ci-après
7. Options / accessoires

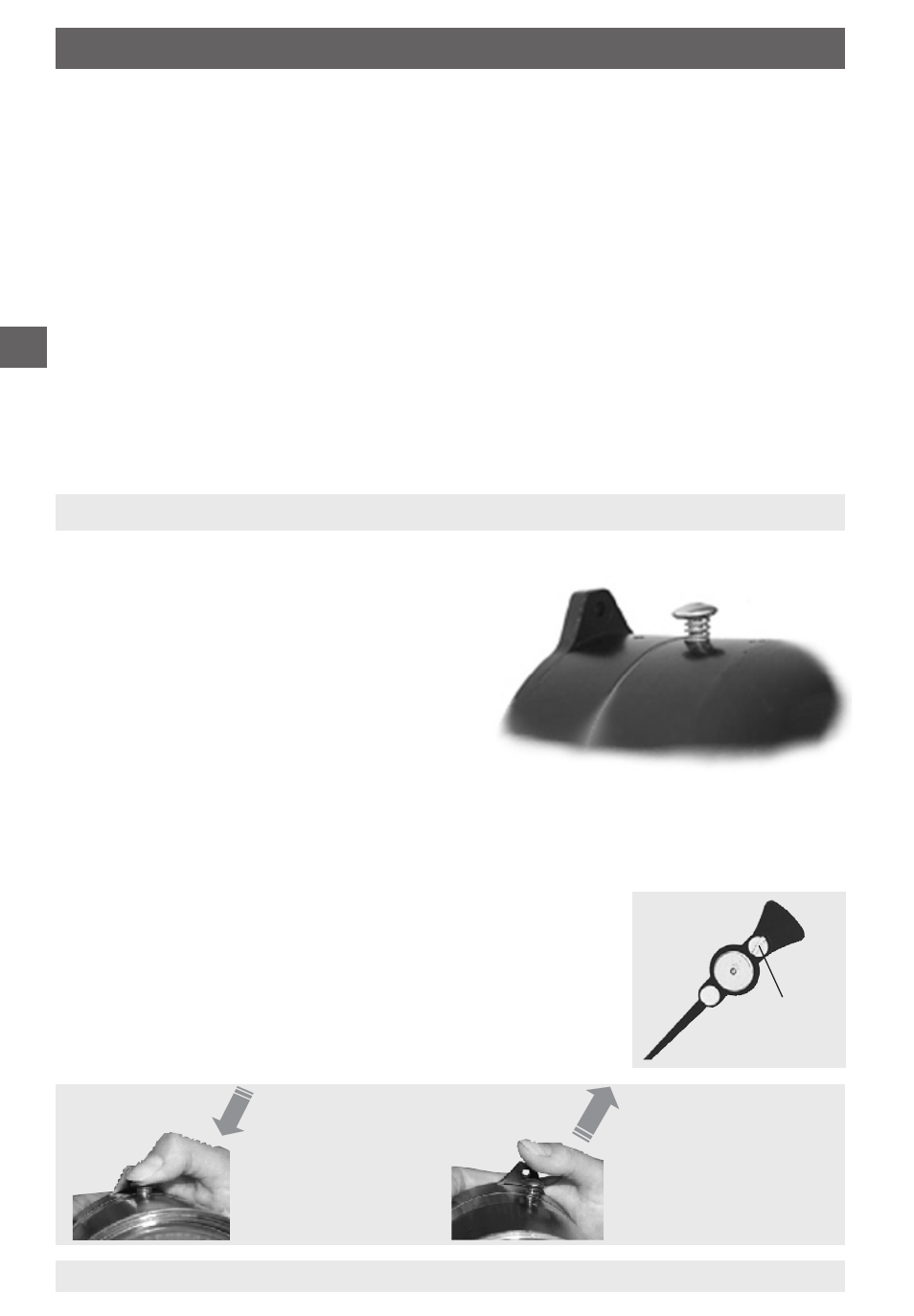

7.1 Valve de compensation de pression intégrée
En appuyant sur le poussoir on permet un
contrôle du zéro en cours de fonctionne-
ment du process.
Le fluide passe du côté haute pression au
côté opposé et la différence de pression
passe à zéro.
st
et sv:
Quand on appuye sur le poussoir l‘affichage de la pression différentielle doit
passer à zéro, c‘est à dire doit se trouver dans la barre de tolérance du zéro.
La fonction de l‘appareil est alors correcte. En cas d‘une dérive hors de la barre
de tolérance du zéro, une correction du zéro peut être faite par l‘aiguille micro-
métrique réglable montée de série.
Pour ce faire, il faut tout d‘abord ouvrir le voyant en
le soulevant à l‘aide d‘un tournevis par les rainures se
trouvant sur sa périphérie. Le réglage du zéro se fait en
tournant la vis se trouvant sur l‘aiguille réglable. Ensuite
remonter le voyant en le clipsant sur le boîtier. La pression
différentielle sera de nouveau affichée dès qu‘on relâche
le bouton.
6. Mise en service / 7. Options / accessoires
Vis à fente
