WIKA Betriebsanleitung Druckschalter Typ PSD-3x
D
11430486.06 02/2012 GB/D/F/E
6. Inbetriebnahme, Betrieb
Anschlussschemen
Nullpunktabgleich
Bei der Inbetriebnahme den angezeigten Nullpunkt im Display überprüfen.
Sollte einbaubedingt ein Offset angezeigt werden, kann dieser im Programmier-Modus mit dem
Parameter 0SET zurückgesetzt werden.
■
Nullpunktabgleich bei Relativ- und Vakuummessbereichen im drucklosen Zustand
durchführen.
■
Nullpunktabgleich von Absolutdruckmessbereichen bei 0 bar absolut (Vakuum)
durchführen. Da hierfür entsprechende Referenzen erforderlich sind, empfehlen wir
dies nur vom Hersteller durchführen zu lassen.
6.2 Montage elektrischer Anschluss
■
Das Gerät über den Prozessanschluss erden.
■
Die Versorgung des Druckschalters muss durch einen energiebegrenzten Stromkreis gemäß 9.3 der
UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/UL1585
(NEC oder CEC) erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m geeignet
sein, falls der Druckschalter ab dieser Höhe verwendet wird.
■
Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintritt.

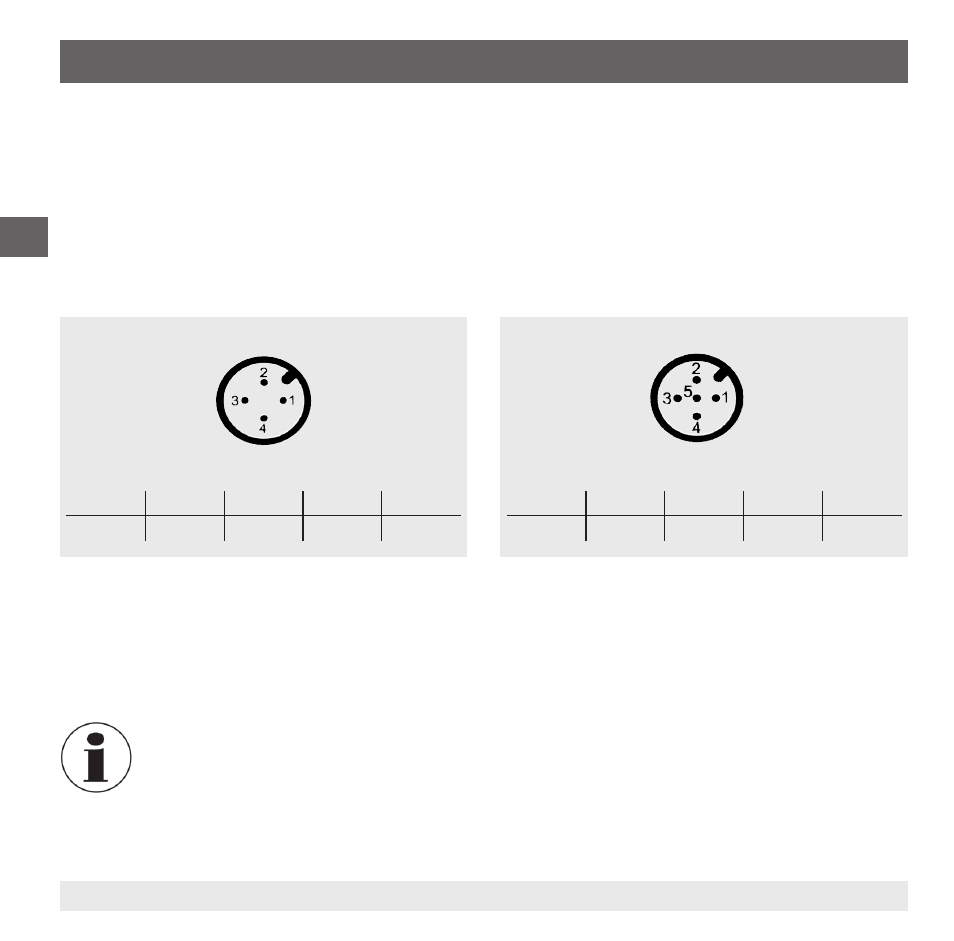

Rundstecker M12 x 1; 4-polig
Belegung
U
+
U-
S
+
SP1
SP2
1
3
2
4
2
Rundstecker M12 x 1; 5-polig
Belegung
U
+
U-
S
+
SP1
SP2
1
3
5
4
2
