76 WIKA mode d'emploi transmetteur de pression type O-10
F
11613017.04 05/2013 GB/D/F/E

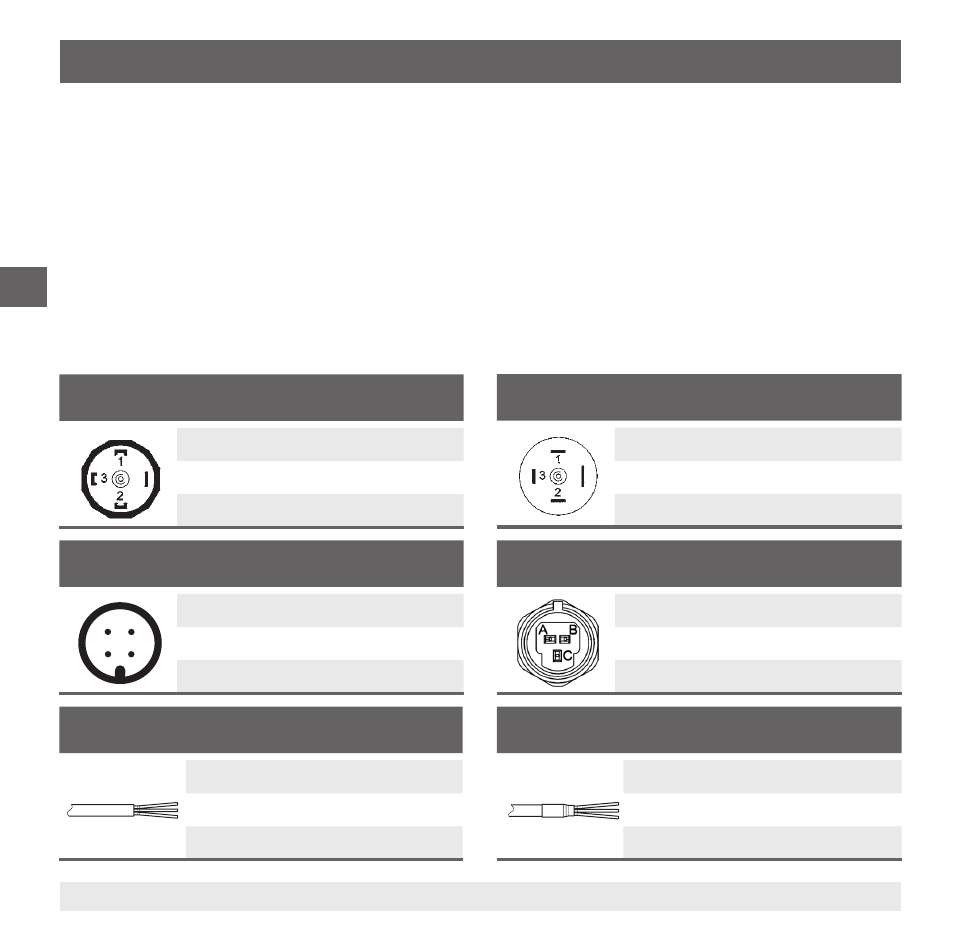

Connecteur circulaire M12 x 1
2 fils 3 fils
4 3
1 2
U
B
1 1
0V 3 3
S
+
- 4
Connecteur coudé DIN 175301-803 A
2 fils 3 fils
U
B
1 1
0V 2 2
S
+
- 3
Connecteur coudé DIN 175301-803 C
2 fils 3 fils
U
B
1 1
0V 2 2
S
+
- 3
Sortie de câble, blindé
2 fils 3 fils
U
B
marron marron
0V bleu bleu
S
+
- noir
Sortie de câble, non blindé
2 fils 3 fils
U
B
marron marron
0V vert vert
S
+
- blanc
Metri-Pack séries 150
2 fils 3 fils
UB B B
0V A A
S+ - C
6. Mise en service, exploitation
■ Avec des instruments avec blindages connectés en interne (seulement certains connecteurs) le
câble blindé devrait être raccordé à la terre via une extrémité. La connexion simultanée du boîtier et
du câble blindé à la terre est autorisé uniquement si aucune mise sous tension accidentelle entre
la connexion blindée (par exemple au niveau de l'alimentation) et le boîtier peut être exclu (voir
EN 60079-14).
■ Pour les signaux de sortie 0 ... 5 VDC, 1 ... 5 VDC, 0,5 ... 4,5 VDC et 0,5 ... 4,5 VDC ratiométrique,
les conditions suivantes sont applicables : Si le câble de la connexion électrique est plus long
que 30 m ou si celui-ci sort du bâtiment, le transmetteur de pression doit être utilisé avec un câble
blindé. Mettre le blindage à la terre sur au moins une extrémité de la ligne.
Diagrammes de connexion
