6. Inbetriebnahme, Betrieb
Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.
6.2 Elektrische Montage
■ Das Gerät über den Prozessanschluss erden.
■ Die Versorgung des Druckmessumformers muss durch einen energiebegrenzten Stromkreis gemäß
9.3 der UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/
UL1585 (NEC oder CEC) erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m
geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird.
■ Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten, dass
die Kabelverschraubung und die Dichtungen korrekt sitzen und nicht beschädigt sind.
■ Das Kabelende vor Feuchtigkeit schützen, ansonsten kann diese in das Gerät eindringen.

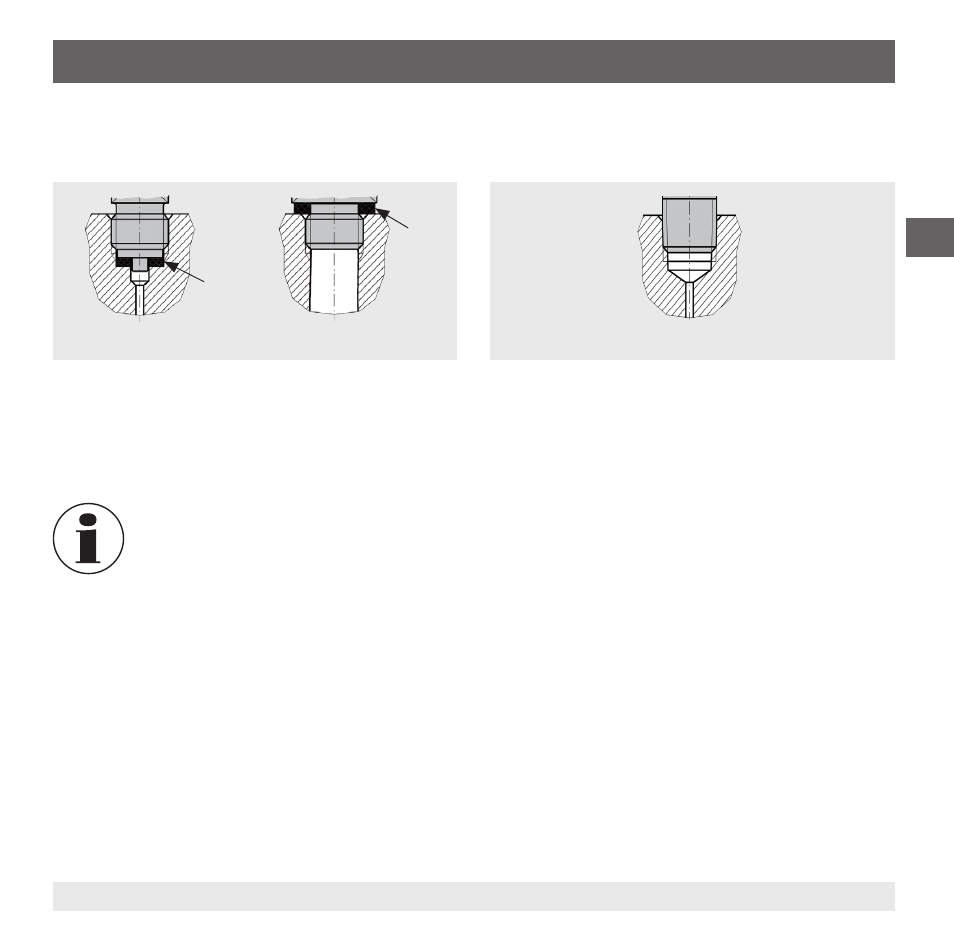

Abdichtung des Prozessanschlusses
Zylindrische Gewinde Kegelige Gewinde
Zur Abdichtung der Prozessanschlüsse mit zylin-
drischem Gewinde sind an der Dichtfläche 
Flachdichtungen, Dichtlinsen oder WIKA-Profil-
dichtungen einzusetzen.
Zur Abdichtung der Prozessanschlüsse mit
kegeligem Gewinde erfolgt die Abdichtung im
Gewinde, mit zusätzlichen Dichtwerkstoffen
z. B. PTFE-Band (EN 837-2).
nach EN 837 nach DIN 3852-E nach NPT, R und PT


