50 WIKA Betriebsanleitung Druckmessumformer Typ O-10
D
11613017.04 05/2013 GB/D/F/E

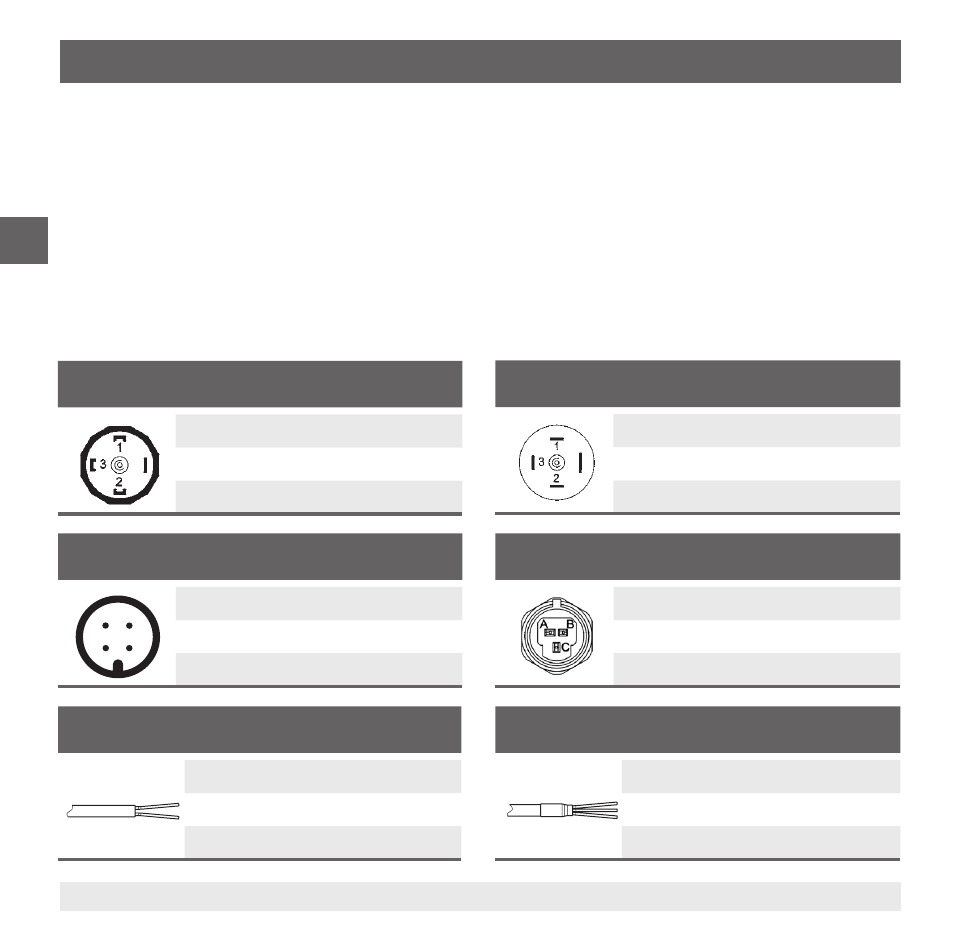

Rundstecker M12 x 1
2-Leiter 3-Leiter
4 3
1 2
U
B
1 1
0V 3 3
S
+
- 4
Winkelstecker DIN 175301-803 A
2-Leiter 3-Leiter
U
B
1 1
0V 2 2
S
+
- 3
Winkelstecker DIN 175301-803 C
2-Leiter 3-Leiter
U
B
1 1
0V 2 2
S
+
- 3
Kabelausgang, geschirmt
2-Leiter 3-Leiter
U
B
braun braun
0V blau blau
S
+
- schwarz
Kabelausgang, ungeschirmt
2-Leiter 3-Leiter
U
B
braun braun
0V grün grün
S
+
- weiß
Metri-Pack Serie 150
2-Leiter 3-Leiter
UB B B
0V A A
S+ - C
6. Inbetriebnahme, Betrieb
■ Bei Geräten mit intern aufgelegtem Schirm (nur Steckervarianten) den Kabelschirm einseitig erden.
Der gleichzeitige Anschluss von Gehäuse und Kabelschirm an Erde ist nur zulässig, wenn eine
Potentialverschleppung zwischen Schirmanschluss (z. B. am Speisegerät) und Gehäuse ausge-
schlossen werden kann (siehe EN 60079-14).
■ Für die Ausgangssignale DC 0 ... 5 V, DC 1 ... 5 V, DC 0,5 ... 4,5 V und DC 0,5 ... 4,5 V ratiometrisch
gilt zusätzlich: Wenn das Kabel des elektrischen Anschlusses länger als 30 m ist oder das Gebäude
verlässt, dann ist der Druckmessumformer mit einem geschirmten Kabel zu betreiben. Den Schirm
an mindestens einem Leitungsende erden.
Anschlussschemen
