98 WIKA manual de instrucciones transmisores de presión modelo D-1x-7
E
2478159.05 12/2011 GB/D/F/E
6. Puesta en servicio, funcionamiento
6.3 Estructura de telegrama
En el telegrama de envío están resumidos transmisión del valor de medición, detección de fallos y
requerimientos de servicio. El D-1x-7 soporta solo DP-V0 y con ello un intercambio de datos cíclico.
A continuación se explica la codificación de las distintas partes:
La representación no se efectúa como complemento de a dos.
Telegrama de envío
Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8
Presión MSB
con signo
Presión
LSB
Factor,
Unidad
Estatus de
fallo
Código de
error
Requeri-
miento de
servicio
Respuesta de
servicio 1
Respuesta de
servicio 2
Valor medido Detección de fallos Servicios
Valor medido
Formato de cifras del valor medido: 16 bit íntegros (representación del importe con signo)
Presión MSB (Byte 1): Bit 7 contiene el signo
Bit 6 ... 0 contiene el byte alto del valor medido
Presión LSB (Byte 2): contiene el byte bajo del valor medido
Factor (Byte 3): contiene tipo de medición, unidad y exponente

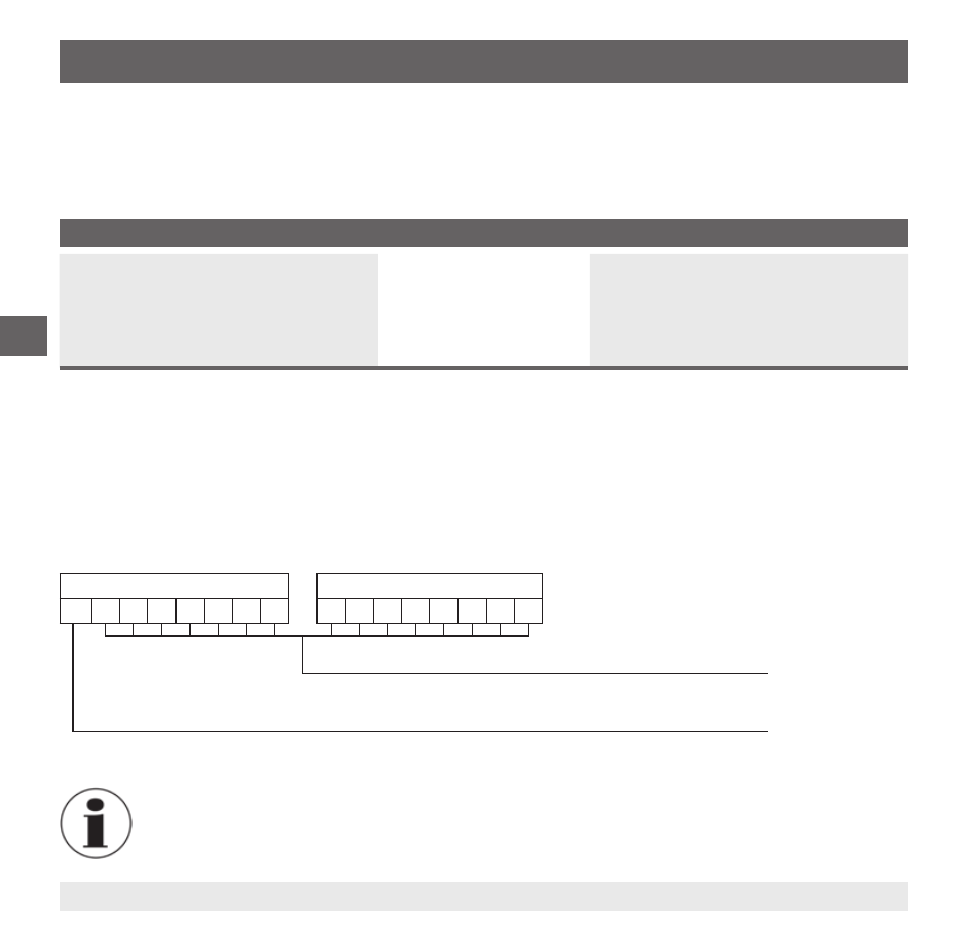

Presión MSB (byte 1) Presión LSB (byte 2)
7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Presión
(considerar bit de signo y factor)
Signo presión
0 = positivo
1 = negativo
