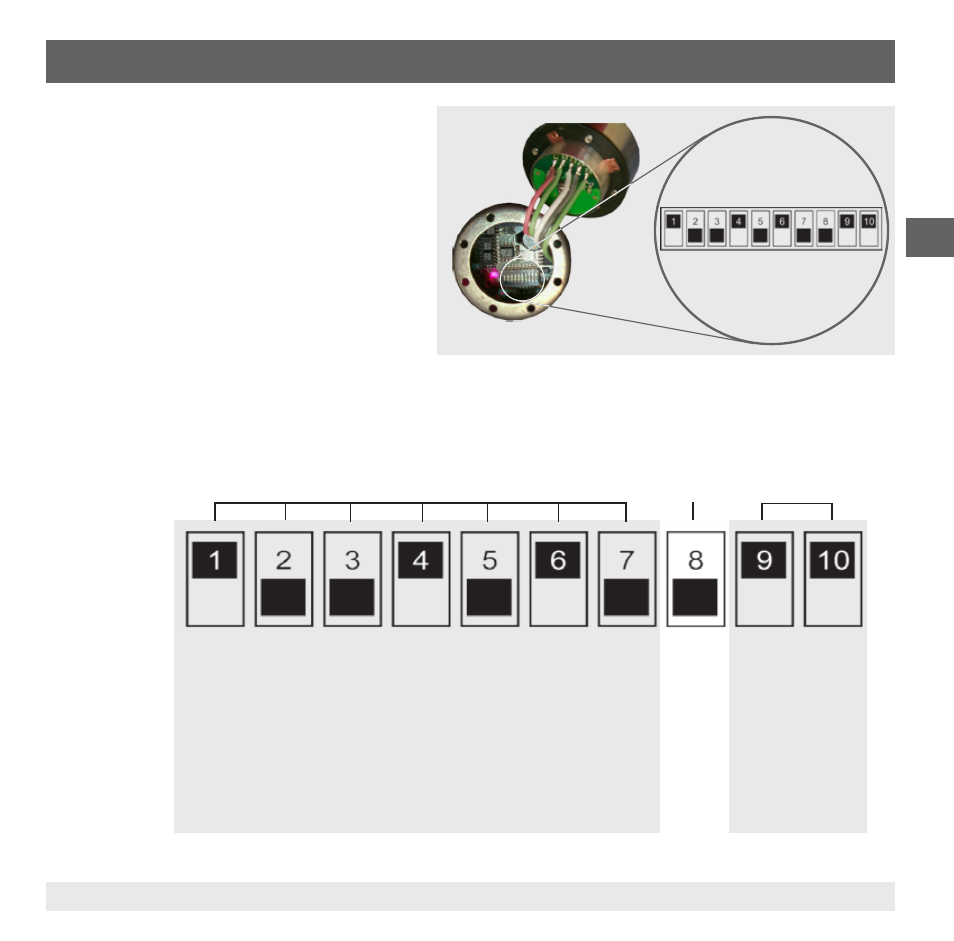

Belegung DIP-Schalter
6.3 Konfiguration DIP-Schalter
Um Zugang zu den DIP-Schaltern zu
erhalten, muss das Gerät vorsichtig geöffnet
werden.
■ Die Schrauben des Gerätekopfes lösen.
■ Den Gerätekopf vorsichtig vom Gerät
abheben, sodass keine Litzen beschädigt
werden.
6. Inbetriebnahme, Betrieb
Beispiel für Profibus-Adresse
1 0 0 1 0 1 0
1 * 2 0 * 2 1 0 * 2 2 1 * 2 3 0 * 2 4 1 * 2 5 0 * 2 6
1 + 0 + 0 + 8 + 0 + 32 + 0
Profibus-Adresse = 41
dec
bzw. 29
hex
Beispiel
1 1
Widerstände
sind einge-
schaltet.
Profibus-Adresse res.
Abschluss-
widerstand
An bzw. 1
Aus bzw. 0
Abb.: Geöffnetes Gerät
