96 WIKA manual de instrucciones transmisores de presión modelo D-1x-7
E
2478159.05 12/2011 GB/D/F/E

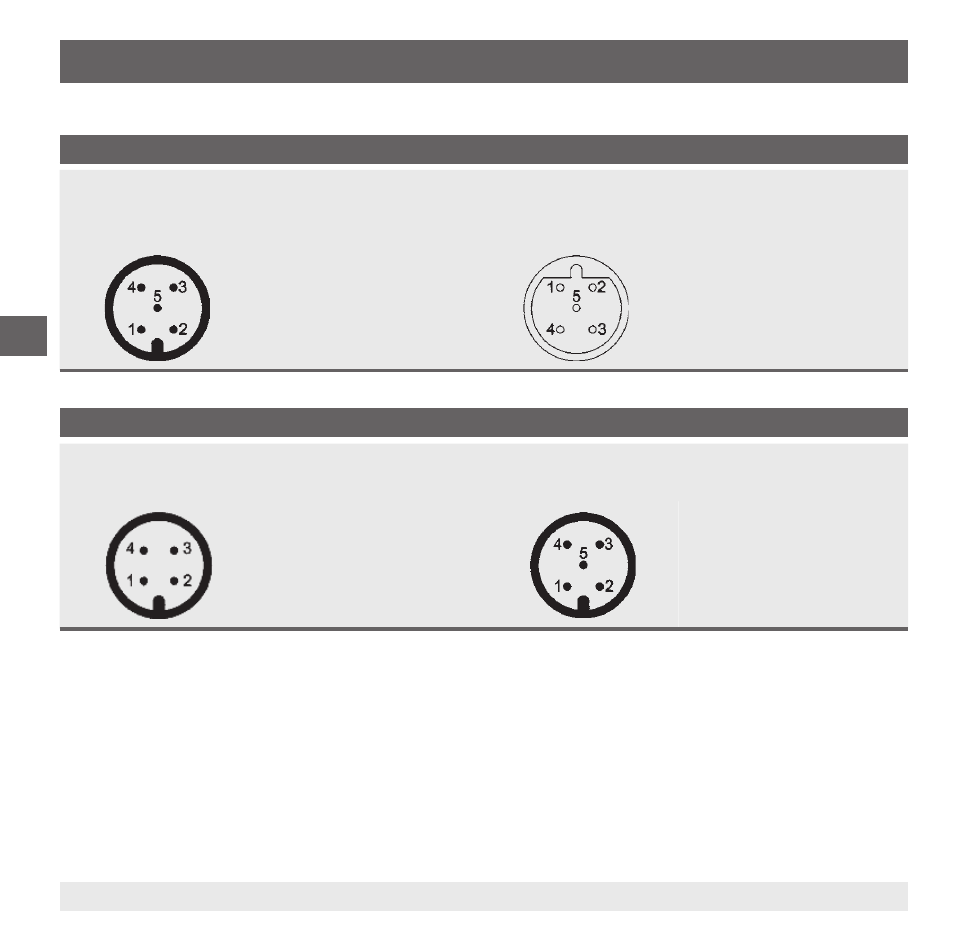

Esquema de conexión
6. Puesta en servicio, funcionamiento
Variante 2, según las exigencias del cliente
Tensión de alimentación Profibus ® conexión
Conector redondo, de 4 polos, clavija, M12 x 1 Conector redondo, de 5 polos, clavija, M12 x 1
1 = U
B+
1 = n.c.
2 = n.c. 2 = conductor RxD/TxD-P/B
3 = U B- 3 = n.c.
4 = n.c. 4 = conductor RxD/TxD-N/A
5 = blindaje
Variante 1 conforme a recomendación PNO.
Tensión de alimentación Profibus ® conexión
Conector redondo, de 5 polos, clavija, M12 x 1 Hembrilla, 5 polos, conforme a técnica de conexión para
Profibus ® con codificación mecánica invertida, M12 x 1
1 = U
B+
1 = n.c.
2 = n.c. 2 = conductor RxD/TxD-N/A
3 = U
B-
3 = n.c.
4 = n.c. 4 = conductor RxD/TxD-P/B
5 = n.c. 5 = blindaje
