24

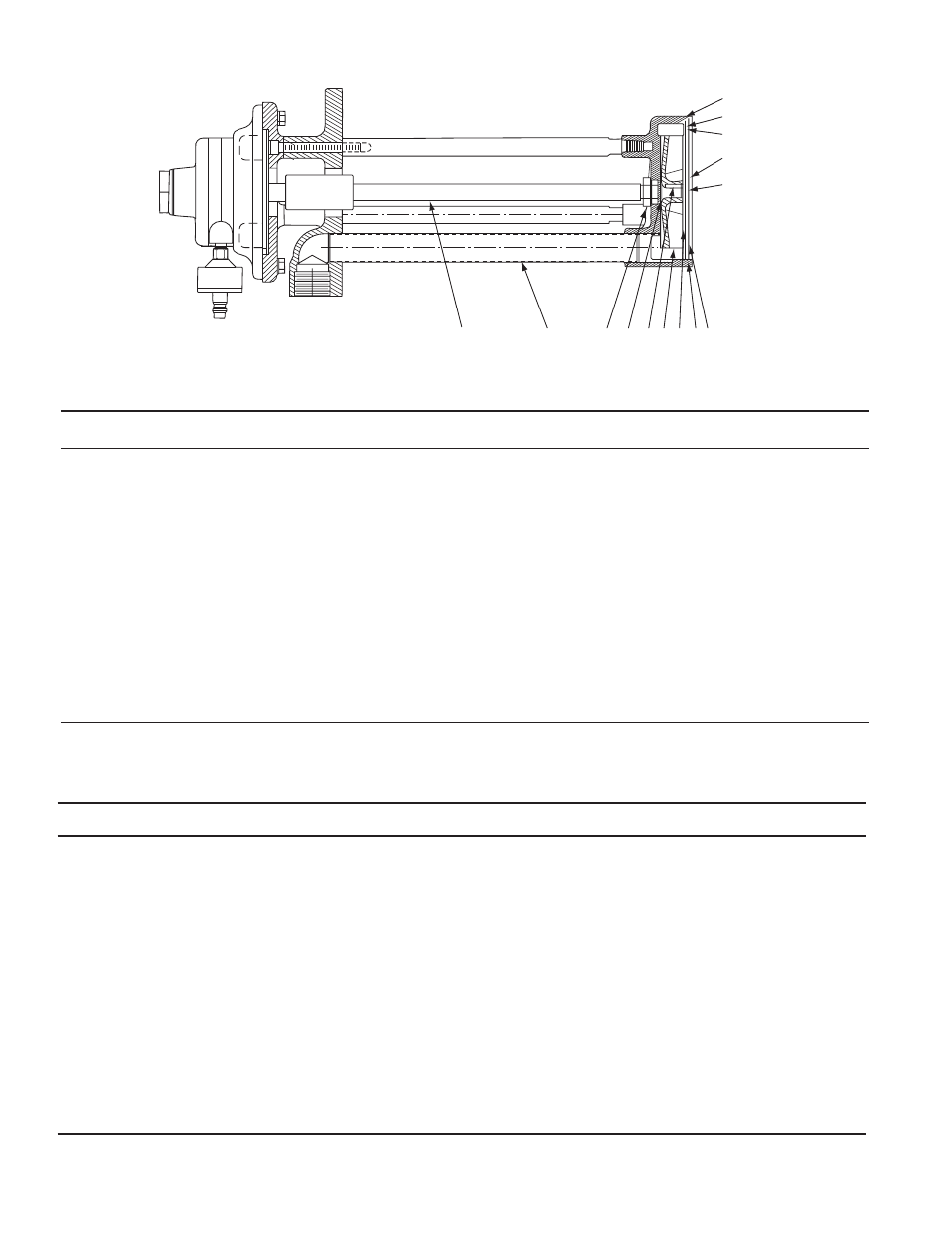

H2000, H3000, H4000 SERIES PUMPS – Electric or Air Motor (Air Motor shown)
Parts for bearing housing and shaft on QD, QEC Models shown on page 26
PART NUMBERS
REF DESCRIPTION 2000 SERIES 3000 SERIES 4000 SERIES
1 ‡ Shaft, Stainless Steel - H3000, H4000 560-29983-86 560-32695-86
Models H21L2 (2 gal models) 560-32688-86
Models H21L5 (5 gal models) 560-33010-86
2 Discharge tube, TEFLON coated 583-32125-23 584-32701-23
Models H21L2 (2 gal models) 582-32781-23
Models H21L5 (5 gal models) 582-32780-23
3 Slinger, nylon 573-32757 573-32123 573-32734
4 Replacement impeller kit 401-32758 401-32759 401-32760
(includes spring, key, impeller, washers, screws)
5 Retaining ring, Stainless Steel 756-08281-81 756-08124-81 756-08231-81
6 Bottom cover plate, Stainless Steel 660-32770-81 660-29986-81 660-32463-81
Top cover plate, Stainless Steel 660-33381-81 660-33382-81 660-33383-81
7 Volute 503-32144-23 504-29871-23 504-32244-23
8 Machine screw 751-04291-88 751-04291-88 751-08545-81
9 Lock washer 754-05669-81 754-05669-81 754-04977-81
‡ Not for QD or QEC Quick Demountable Motors. See page 26.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
PARTS LIST, PIÈCES DE RECHANGE
POMPES SÉRIES H2000, H3000, H4000 - Moteur électrique ou pneumatique (moteur pneumatique illustré)
Les pièces du boîtier de roulement et de l’arbre des modèles QD et QEC sont indiquées à la page 29.
NUMÉROS DE PIÈCES
REPÈRE DÉSIGNATION SÉRIE 2000 SÉRIE 3000 SÉRIE 4000
1‡ Arbre, acier inoxydable 560-29983-86 560-32695-86
Modèles H2IL2 (Modèles de 7,5 l / 2 gallons) 560-32688-86
Modèles H2IL5 (Modèles de 19 l / 5 gallons) 560-33010-86
2 Tube de refoulement, revêtement TEFLON 583-32125-23 584-32701-23
Modèles H2IL2 (Modèles de 7,5 l / 2 gallons) 582-32781-23
Modèles H2IL5 (Modèles de 19 l / 5 gallons) 582-32780-23
3 Ejecteur, nylon 573-32757 573-32123 573-32734
4 Kit de remplacement du rotor 401-32758 401-32759 401-32760
(Incluant ressort, clavette, rotor, rondelles, vis)
5 Rondelle de retenue, acier inoxydable 756-08281-81 756-08124-81 756-08231-81
6 Plaque de fermeture inférieure, acier inoxydable 660-32770-81 660-29986-81 660-32463-81
Plaque de fermeture supérieure, acier inoxydable 660-33381-81 660-33382-81 660-33383-81
7 Volute 503-32144-23 504-29871-23 504-32244-23
8 Vis mécanique 751-04291-88 751-04291-88 751-08545-81
9 Rondelle frein 754-05669-81 754-05669-81 754-04977-81
‡Ne s’applique pas aux moteurs à dépose rapide QD ou QEC. Consulter la page 27.
