Anschlüsse
9 DE
Anschlüsse und Bedienung
Anschlüsse
Dieser Abschnitt befasst sich mit den
Anschlussbeispielen für die Kamera BRC-300/300P.
Informationen zum Anschluss anderer Kameras
entnehmen Sie bitte der Bedienungsanleitung der
anzuschließenden Kamera.

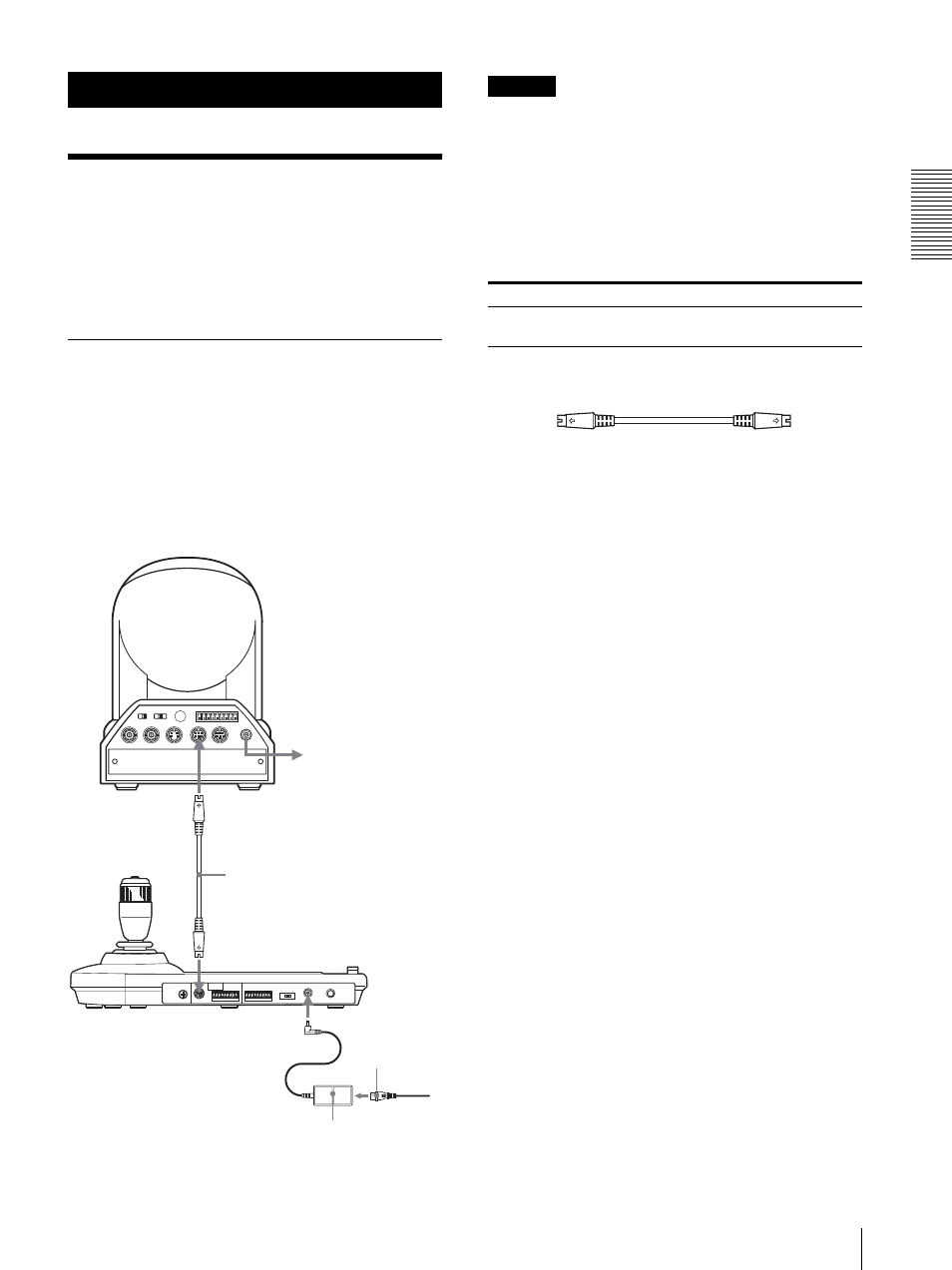

Anschluss einer Kamera mit VISCA
RS-232C-Buchse
1
Schließen Sie dieses Gerät über das mitgelieferte
RS-232C-Verbindungskabel an die Kamera an.
2
Schließen Sie dieses Gerät über das mitgelieferte
Netzgerät und das Netzkabel an eine Netzsteckdose
an.
Hinweis
Wenn Sie die VISCA RS-232C-Buchsen verwenden
wollen, vergewissern Sie sich, dass der DIP-Schalter an
der Unterseite dieses Geräts (Seite 8) auf RS-232C
eingestellt ist.
Verbindungskabel
Verwenden Sie das folgende Verbindungskabel zum
Anschluss von Geräten in diesem System.
RS-232C-Kabel
EXT SYNC IN
IR SELECT 75
1 2 3
OFF ON
IN VISCA RS-232C OUT
! VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
RS-232C-Kabel (mitgeliefert)
(SONY: 1-590-879-3X)
VISCA RS-232C IN
an eine
Netzsteckdose
VISCA RS-232C
DC IN 12V
Netzkabel
(mitgeliefert)
an eine
Netzsteckdose
Netzgerät MPA-AC1
(mitgeliefert)
Kamera BRC-300/300P
Kabel Teile-Nr. Anzahl
RS-232C-Kabel
(3 m) 1-590-879-3X 1
