Lage und Funktion der Teile
7 DE
Zoomen
Wenn Sie den Knopf am oberen Ende des Joysticks
im Uhrzeigersinn drehen, wird der Bildausschnitt
vergrößert (Einzoomen). Wenn Sie ihn entgegen
dem Uhrzeigersinn drehen, wird der Bildausschnitt
verkleinert (Auszoomen).
So richten Sie die Kamera wieder
geradeaus
Wenn Sie die Taste am oberen Ende des Joysticks
bei ein- oder ausgeschaltetem Menü ein bis zwei
Sekunden lang drücken, wird die Schwenk-/
Neige-/Zoomposition zurückgestellt und die
Kamera geradeaus gerichtet.
P Taste und Anzeige SHIFT
Drücken Sie diese Taste länger als eine Sekunde,
um die Funktion der Tasten POSITION für die
Positionen 1 bis 8 bzw. 9 bis 16 zu wählen.
Die obere Anzeige leuchtet bei Wahl der Positionen
1 bis 8, und die untere Anzeige bei Wahl der
Positionen 9 bis 16 auf.
Halten Sie bei der Kamera BRC-H700/H700P die
Taste SHIFT gedrückt, und drücken Sie eine der
Tasten POSITION. Die untere Anzeige leuchtet
auf, und die Tasten POSITION können für die
Positionen 9 bis 16 benutzt werden. Wenn Sie die
Taste SHIFT loslassen, leuchtet die obere Anzeige
auf, und die Tasten POSITION können für die
Positionen 1 bis 8 benutzt werden.
Q Taste L/R DIRECTION
Die Kamera ist so voreingestellt, dass sie sich nach
rechts bewegt, wenn der Joystick nach rechts
geneigt wird. Drücken Sie die Taste POSITION 2
(REV), während Sie diese Taste gedrückt halten,
um die Schwenkrichtung auf die Richtung
umzukehren, in der Sie den Joystick drücken. Um
die Richtung zurückzustellen, drücken Sie die Taste
POSITION 1 (STD), während Sie diese Taste
gedrückt halten.
R Taste POWER
Drücken Sie diese Taste, um die Tasten CAMERA,
die dem Status der angeschlossenen Kameras
entsprechen, zum Aufleuchten zu bringen.
Blau: Die Stromversorgung der Kamera ist
eingeschaltet.
Gelbgrün: Die Kamera befindet sich im
Bereitschaftsmodus.
Aus: Es ist keine Kamera angeschlossen.
Drücken Sie die Tasten CAMERA 1 bis 7, während
Sie diese Taste gedrückt halten, um die
Stromversorgung der Kamera, die der gedrückten
Taste entspricht, ein- und auszuschalten.
S Tasten CAMERA
Drücken Sie eine der Tasten, um die gewünschte
Kamera unter den angeschlossenen Kameras
auszuwählen. Die gedrückte Taste CAMERA
leuchtet in Blau auf.
T Tasten POSITION
Sie können verschiedene Kameraeinstellungen, wie
z.B. die Schwenk-, Neige- und Zoomposition, in
dem Speicher der Kamera ablegen, welcher der
jeweiligen Taste POSITION entspricht, und die
gespeicherten Einstellungen laden.
Funktionen der Tasten POSITION für die
Kameras EVI-D100/D100P und EVI-D70/
D70P
Wenn eine der Kameras EVI-D100/D100P oder EVI-
D70/D70P an diese Einheit angeschlossen wird, erkennt
die Einheit automatisch das Kameramodell, und die
Funktionen der Positionen 7 bis 16 der Tasten
POSITION ändern sich gemäß der nachstehenden
Tabelle. Dies gestattet Ihnen die direkte Steuerung der
Kamera ohne Anschluss an einen Computer.
Einzelheiten zu jeder Funktion finden Sie im Technik-
Handbuch der Kamera.

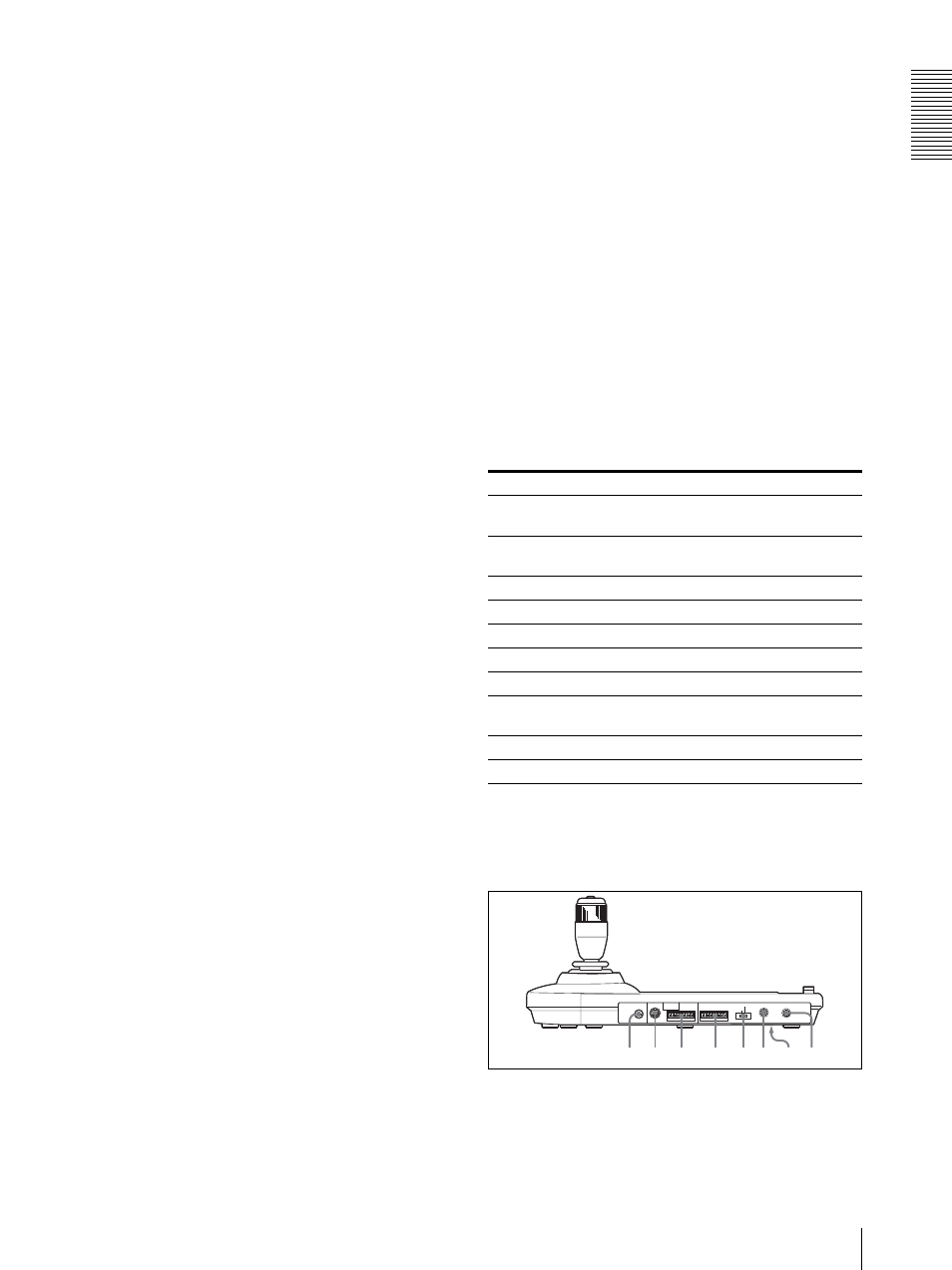

Rückseite/Unterseite
U Wahlschalter MODE
Damit wählen Sie die Position, die der
anzuschließenden VISCA-steuerbaren Kamera
entspricht.
Taste POSITION Funktion
Position 7 Automatische Belichtung
–Modus Full Auto
Position 8 Automatische Belichtung
– Modus Bright
Position 9 Digitalzoom – EIN
Position 10 Digitalzoom – AUS
Position 11 Automatischer Weißabgleichmodus
Position 12 Manualler Weißabgleichmodus
Position 13 ONE PUSH-Weißabgleichmodus
Position 14 Weißabgleich-Nachregelautomatikmodus
(ATW)
Position 15 IR Cut-Removable (ICR) – EIN
Position 16 IR Cut-Removable (ICR) – AUS
MODE VISCA
1 9 1 9
RS-422 ON/OFF TALLY/CONTACT RS-232C CONTACT(TALLY) !
TALLY
CONTACT DC IN 12V
ws wd wf wg wh wj wk wa
