7
Configurati
on simple
Br
anc
h
eme
n
ts du câb
le
FRANÇAI
S
RQ
TX00
85
Avant le raccordement, mettez hors tension tous les appareils et lisez les modes d’emploi appropriés.
Ne branchez pas le cordon d’alimentation au secteur tant que tous les raccordements ne sont pas terminés.
(Suite à la page suivante)

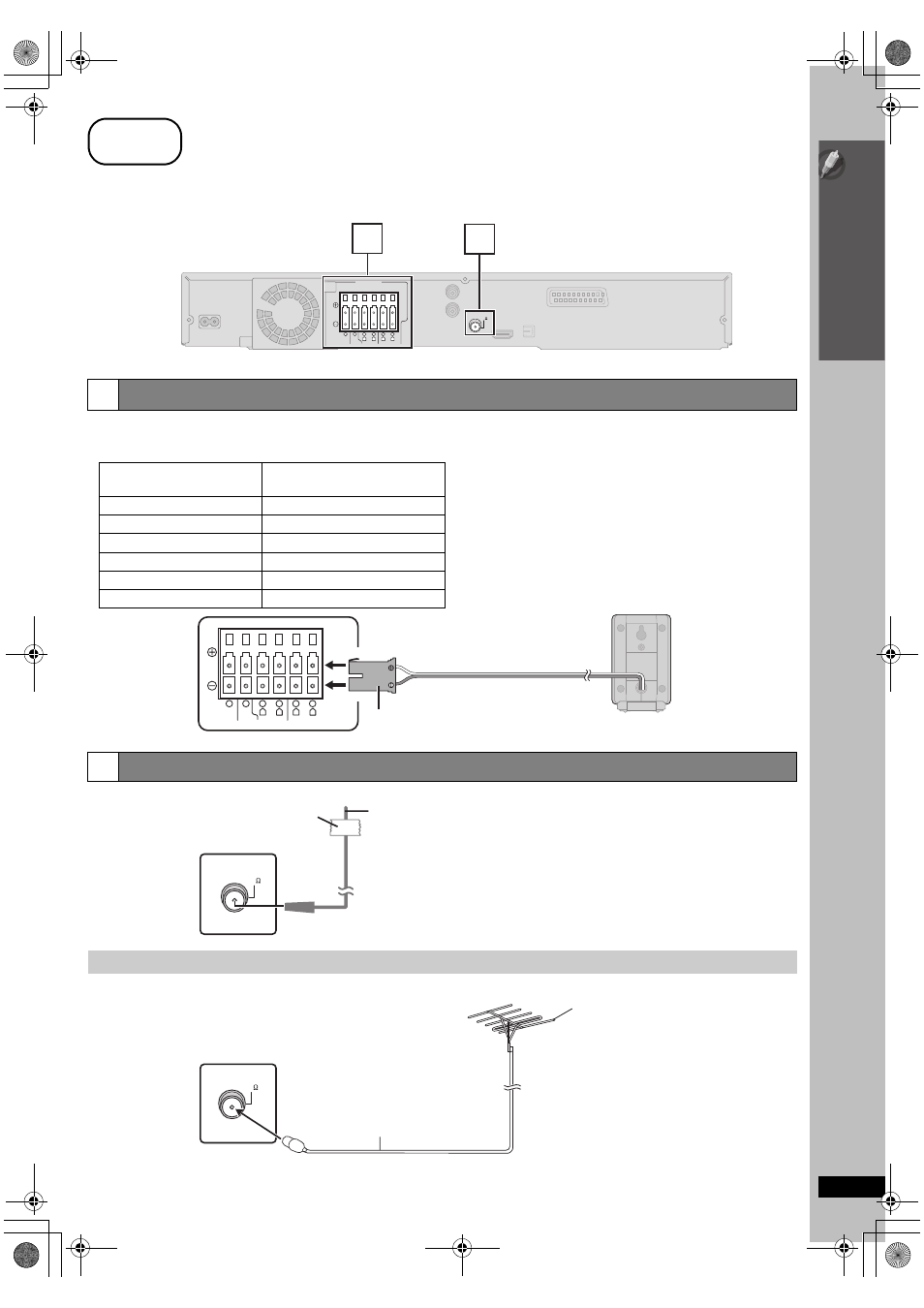

étape 2
Branchements du câble
1
Raccordements des enceintes
2
Raccordement de l’antenne radio
Utilisation d’une antenne extérieure FM (en option)
FM ANT (75 )
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R SURROUND
2 1
SPEAKERS
Appareil principal
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Raccordement des enceintes à l’appareil principal:
Branchez aux bornes de même couleur.
Enceinte Couleur de la borne/du
connecteur
1 FRONT (L) Blanc
2 FRONT (R) Rouge
3 SURROUND (L) Bleu
4 SURROUND (R) Gris
5 CENTER Vert
6 SUBWOOFER Violet
Appareil principal
Exemple: Enceinte surround (G)
Insérez complétement.
FM ANT
(75 )
Ruban adhésif Antenne interne FM
(fournie)
Fixez cette extrémité de l’antenne à
l’endroit où la réception est
optimale.
Appareil principal
FM ANT
(75 )
Antenne FM extérieure
[Utilisation d’une antenne de télévision
(non fournie)]
≥ L’antenne doit être installée par un
technicien qualifié.
75 ≠ câble coaxial
(non fourni)
Utilisez une antenne extérieure si la réception radio est
mauvaise.
≥ Débranchez l’antenne lorsque vous n’utilisez pas l’appareil.
≥ N’utilisez pas l’antenne extérieure en cas d’orage.
Appareil principal
45
