8

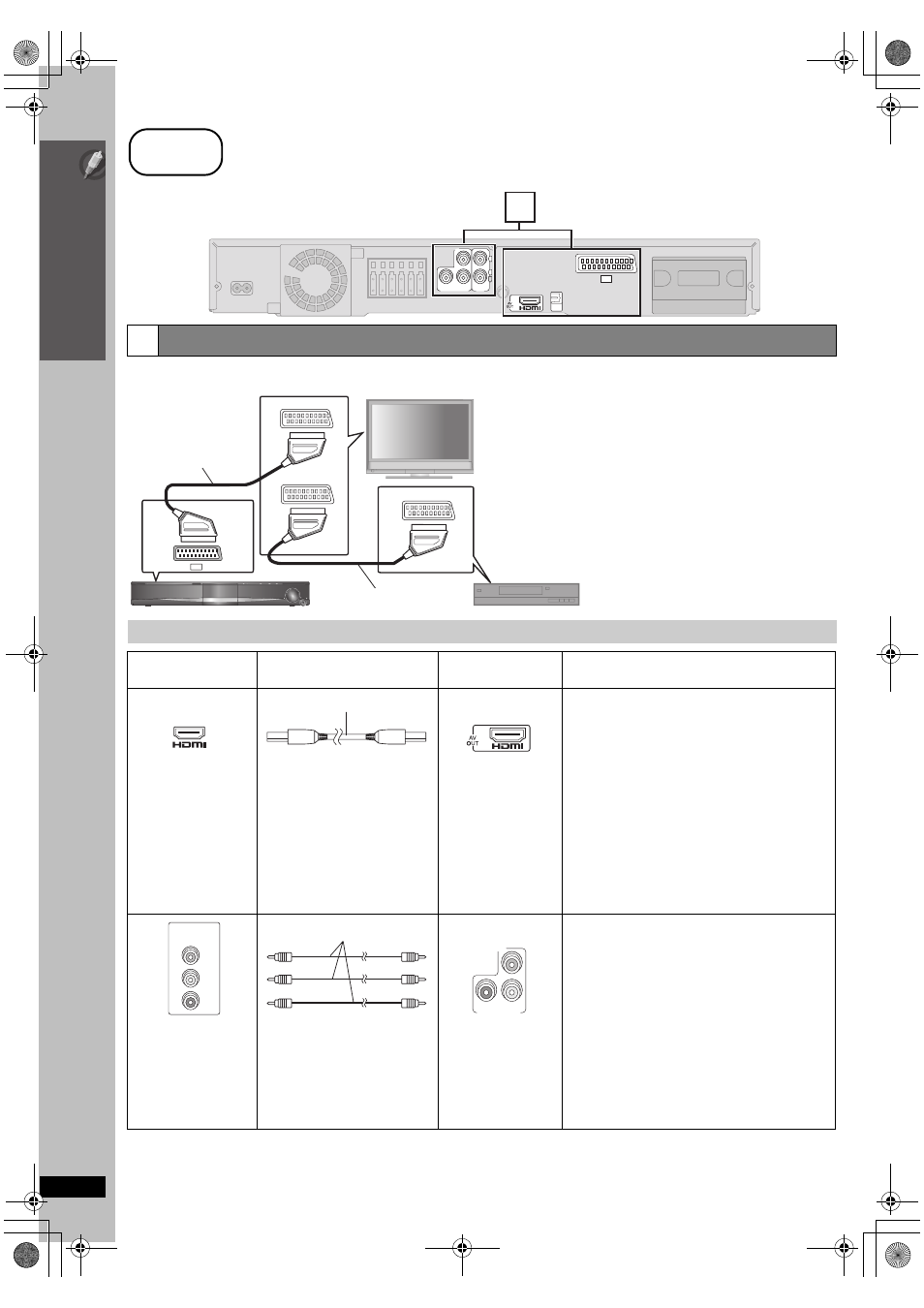

Installazione semplice
Collegame
n
to dei c
a
vi
RQ
TX00
96
IT
AL
IANO
Esempio di impostazione di base
[]Nota]]
≥Non effettuare i collegamenti video attraverso il videoregistratore.
A causa della protezione contro la copia, l’immagine potrebbe non essere visualizzata correttamente.
≥ È richiesto un solo collegamento video. Scegliere uno dei collegamenti video indicati in base al televisore in uso.
3
Collegamenti audio e video
Altri collegamenti video per migliorare la qualità dell’immagine
Terminali del
televisore
Cavo richiesto
(non in dotazione)
Terminale dell’unità
principale
Caratteristiche
Cavo HDMI
[]Nota]]
≥ Non è consentito l’uso di cavi non
compatibili con HDMI.
≥ Si consiglia di utilizzare il cavo
HDMI di Panasonic. Numero di
parte consigliato:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), ecc.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Con questo collegamento si ottiene la migliore qualità
dell’immagine.
≥ Impostare “VIDEO PRIORITY” su “ON” ( ➜ 23, Menu
“HDMI”).
≥ Impostare “VIDEO FORMAT” nel Menu 4 (HDMI)
( ➜ 19).
VIERA Link “HDAVI Control”
Se il televisore Panasonic in uso è compatibile con
VIERA Link, è possibile sincronizzare le operazioni del
televisore con quelle del sistema home theater, e
viceversa (
➜ 26, Utilizzo di VIERA Link “HDAVI
Control TM ”).
≥ Effettuare i collegamenti audio aggiuntivi ( ➜ 9) per
l’uso della funzione VIERA Link “HDAVI Control”.
I televisori Panasonic
con terminali di input
576/50i·50p, 480/60i·60p
sono compatibili con il
video progressivo. Se si
usa un televisore di
un’altra marca, rivolgersi
al rivenditore.
Cavi video [COMPONENT_VIDEO_OUT]
≥ Effettuare il
collegamento ai
terminali dello stesso
colore.
Questo collegamento consente di ottenere
un’immagine molto più nitida rispetto a quella
trasmessa con il terminale SCART (AV).
≥ Quando si effettua questo collegamento, selezionare
“VIDEO/YPbPr” oppure “S-VIDEO/YPbPr” in “VIDEO
OUT – SCART” nel menù “VIDEO” Se è selezionato
“RGB 1/NO OUTPUT” o “RGB 2/NO OUTPUT”, non
viene prodotto nessun segnale da parte dei terminali
video del componente. (
➜ 22)
Riproduzione di video progressivo
≥ Effettuare il collegamento a un televisore compatibile
con uscita progressiva.
– Impostare “VIDEO OUT (I/P)” su “PROGRESSIVE”
nel menu “VIDEO” seguire le istruzioni sulla
schermata di menu (
➜ 22, Menu “VIDEO”).
punto 3
Collegamento dei cavi
OPTICAL
IN
L
R
P B Y
AUX COMPONENT VIDEO OUT
R P
AV
3
Unità principale
AV1
AV2
AV OUT
AV
VOLUME
Unità
principale
§ Questo collegamento consente inoltre di riprodurre l’audio del
televisore attraverso il sistema home theater (
➜ 30, Ascolto dell’audio
del televisore). Selezionare l’uscita audio appropriata (es. Monitor)
sul televisore.
Per migliorare la qualità dell’immagine, è possibile cambiare l’uscita del
segnale video dal terminale SCART (AV) in base al tipo di televisore in
uso.
≥ Selezionare “S-VIDEO/YPbPr”, “RGB 1/NO OUTPUT” o “RGB 2/
NO OUTPUT” da “VIDEO OUT – SCART” nel Menu “VIDEO” (➜ 22).
≥ Quando sia il cavo HDMI che il cavo scart sono collegati, non si
verificherà alcuna uscita RGB dal terminale SCART (AV) terminal.
Televisore (non in dotazione)
Cavo Scart §
(non in
dotazione)
Decoder o videoregistratore
(non in dotazione) Cavo Scart
(non in dotazione)
AV IN
COMPONENT
VIDEO IN
P B
P R
Y
COMPONENT VIDEO OUT
P B
P R
Y
84
