Page 42: Configur ation si mple

4
Configur
ation si
mple
Mo
ntag
e de
s hau
t-par
le
ur
s
RQ
TX00
96
FR
ANÇAIS
[]PT560]] Enceintes avant
[PT860]
Enceintes avant et haut-parleurs surround
Préparation
≥ Pour éviter d’endommager ou de rayer la surface sur laquelle vous effectuez l’assemblage, déposez-y un chiffon doux.
≥ Pour l’assemblage, utilisez un tournevis cruciforme.
≥ Pour le montage mural optionnel, reportez-vous à la page 6.
∫ Pour éviter que les enceintes ne basculent
≥Vous devez vous procurer des vis à œilleton adéquates suivant le
type de mur ou de pilier auquel vous les fixerez.
≥Demandez les conseils d’un entrepreneur en habitation qualifié
pour connaître la meilleure façon de fixer les œilletons sur un
mur de béton ou sur une surface n’offrant pas une résistance
suffisante pour supporter les enceintes. Vous risquez
d’endommager le mur ou les enceintes si ces dernières ne sont
pas correctement fixées.
Options d’installation de l’enceinte
étape
1

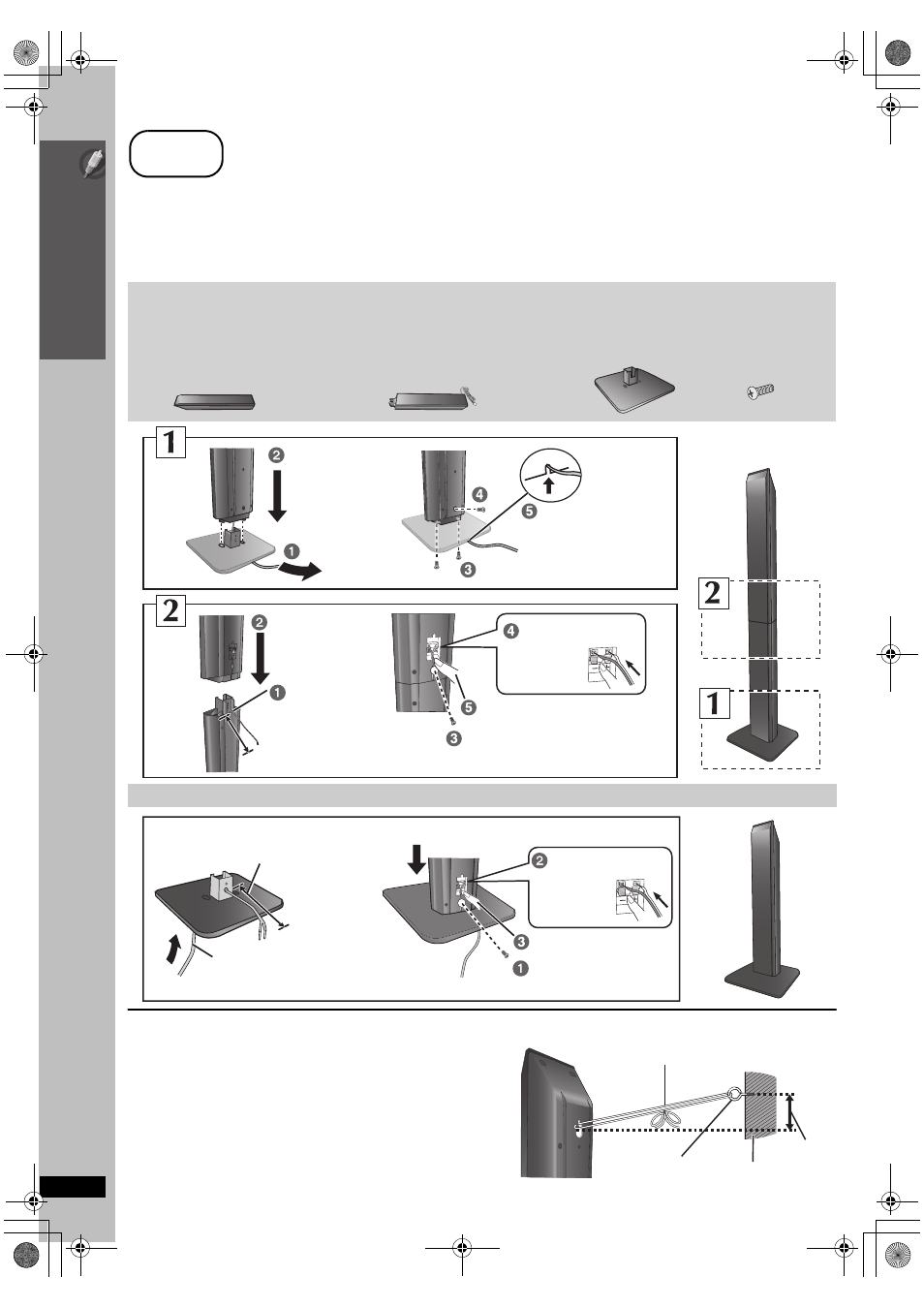

Montage des haut-parleurs
Vérifiez que vous disposez de tous les composants indiqués avant de commencer le montage, l’installation et les connexions.
[]PT560]] 2 Eceintes avant (avec
cache)
[PT860]
2 Enceintes avant et
2 haut-parleurs surround
(avec cache)
[]PT560]] 2 Supports (avec câble)
[PT860]
4 Supports
≥ 2ksupports à câble court: Pour les
enceintes avant
≥ 2ksupports à câble long: Pour les haut-
parleurs surround
[]PT560]] 2 Bases
[PT860]
4 Bases
[]PT560]] 8 Vis
[PT860]
16 Vis
Serrez solidement.
Faites coulisser dans la
rainure.
Placez le câble
entre les
saillies.
Serrez solidement.
Enfoncez dans la rainure.
Insérez le fil à fond.
_
: Blanc
`
: Bleu
Appuyez !
Laissez environ 90 mm
Laissez environ 100 mm
Vous pouvez retirer et utiliser le câble du
support. Pour relier à nouveau le câble,
référez-vous à la page 6.
Insérez le fil à fond.
_
: Blanc
`
: Bleu
Appuyez !
Serrez solidement.
Enfoncez dans la rainure.
Faites passer le câble d’enceinte
dans la base.
Fixez l’enceinte.
Cordon (non fourni)
Faites-le passer le long du mur jusqu'à l'enceinte et
serrez-le fermement.
Face arrière de l’enceinte
Mur
Environ
150 mm
Vis à oeilleton
(non fourni)
42
