4
Installazione sem
plice
Mon
tag
gi
o de
i d
iffus
o
ri
an
teri
or
RQ
TX00
96
IT
AL
IANO
[]PT560]] Diffusori anteriori
[PT860] Diffusori anteriori e diffusori surround
Preparazione
≥ Per prevenire danni o graffi, stendere un panno morbido per eseguire l’assemblaggio su di esso.
≥ Per l’assemblaggio, usare un cacciavite a croce.
≥ Per il montaggio a parete opzionale, fare riferimento alla pagina 6.
∫ Per impedire che i diffusori cadano
≥ È necessario procurarsi degli occhielli delle viti adeguati alle
pareti o ai pilastri a cui fissarli.
≥ Per l’adeguata procedura di fissaggio a una parete in cemento o
a una superficie che potrebbe non essere sufficientemente
robusta per sostenerla, rivolgersi a un muratore esperto. Se si
fissa in modo errato, la parete o i diffusori potrebbero
danneggiarsi.

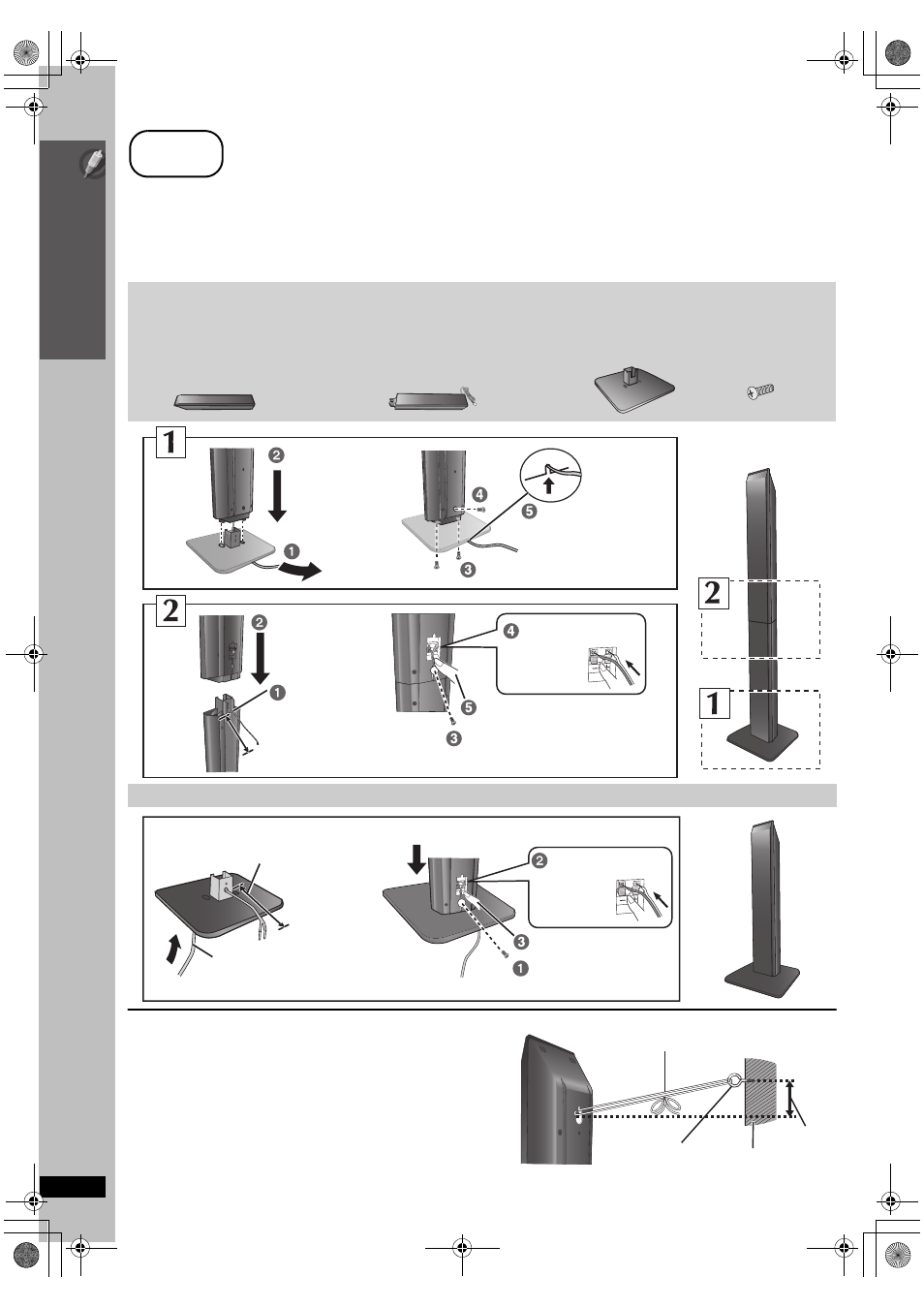

Opzioni di montaggio dei diffusori
punto 1
Montaggio dei diffusori anterior
Assicurarsi di possedere tutti i componenti indicati prima di cominciare l’assemblaggio, l’installazione, e il collegamento.
[]PT560]] 2 Diffusori anteriori
[PT860] 2 Diffusori anteriori e
2 Diffusori surround
[]PT560]] 2 Supporti (con cavo)
[PT860] 4 Supporti
≥ 2ksupporti con cavo corto: Per diffusori
anteriori
≥ 2ksupporti con cavo lungo: Per diffusori
surround
[]PT560]] 2 Basi
[PT860] 4 Basi
[]PT560]] 8 viti
[PT860] 16 viti
Serrare saldamente.
Far scivolare dentro la
fessura.
Posizione del
cavo tra gli
spigoli.
Serrare saldamente.
Premere dentro la fessura.
Inserire il filo a fondo.
i: Bianco
j: Blu
Premere!
Lasciare una distanza di almeno 90 mm
Lasciare una distanza di almeno 100 mm
È possibile rimuovere il cavo dal supporto
ed utilizzarlo. Per ricollegare il cavo, fare
riferimento alla pagina 6.
Inserire il filo a fondo.
i: Bianco
j: Blu
Premere!
Serrare saldamente.
Premere dentro la fessura.
Far passare il cavo del diffusore
attraverso la base. Collegare il diffusore.
Cordicella (non in dotazione)
Fare passare dalla parete al diffusore e annodare
saldamente.
Parte posteriore del
diffusore
Parete
150 mm
circa
Occhiello della
vite
(non in dotazione)
80
