7
Installazione sem
plice
Col
le
ga
men
to de
i ca
vi
IT
AL
IA
N
O
RQ
TX00
96
Spegnere tutti gli apparecchi prima del collegamento e leggere le istruzioni per l’uso relative.
Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.
(Continua alla pagina successiva)
1
Collegamento dei diffusori
2
Collegamento dell’antenna radiofonica
Utilizzo di un’antenna FM esterna (opzionale)
punto 3

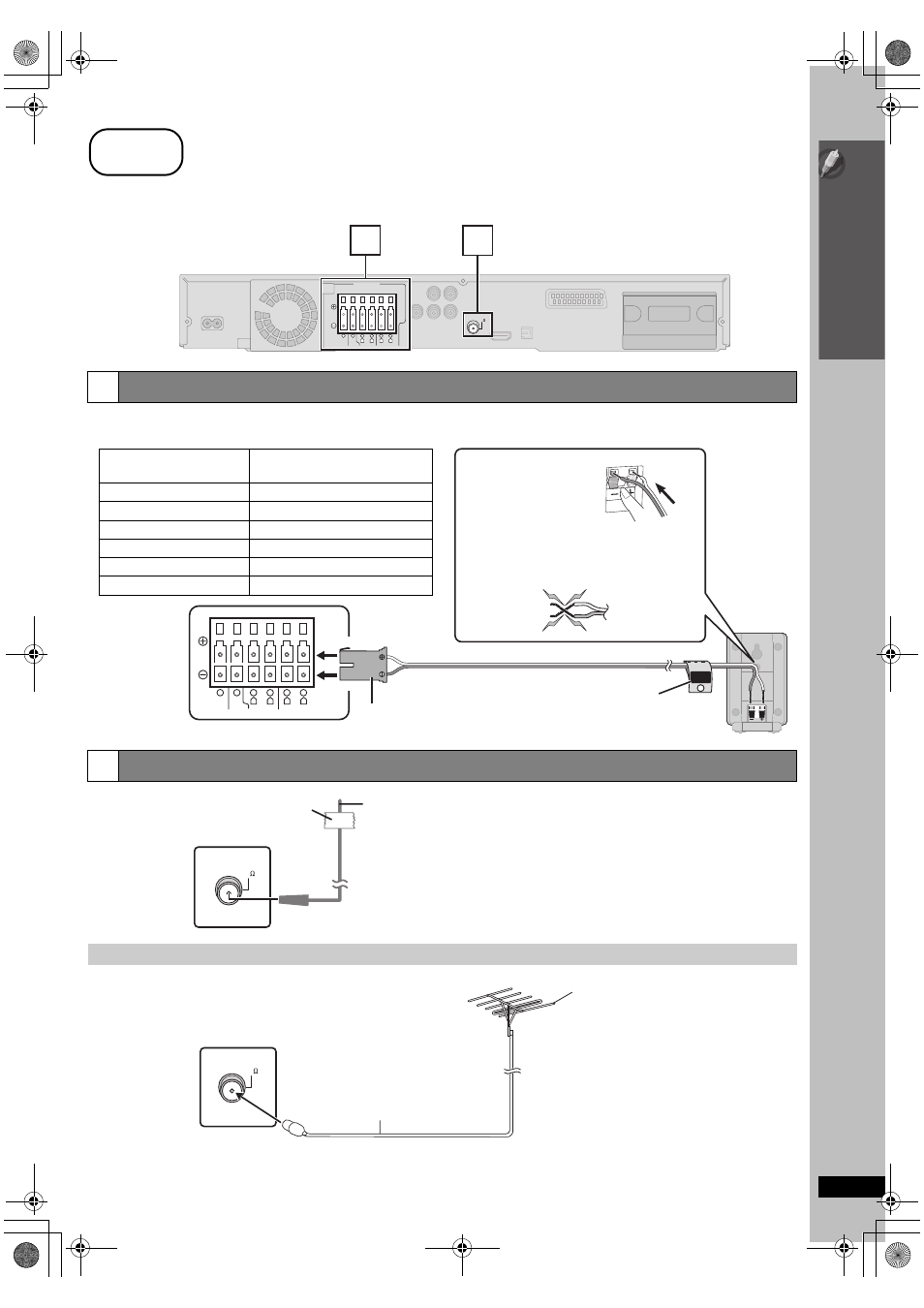

Collegamento dei cavi
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R SURROUND
SPEAKERS
FM ANT (75 )
1 2
Unità principale
Lch
SURROUND
3
CENTER SUBWOOFER FRONT
6 5 2 1 4 3
L R L R
SURROUND
Collegamento dei diffusori all’unità principale:
Collegare ai terminali dello stesso colore.
Diffusore
Colore del terminale/
connettore
1 FRONT (L) Bianco
2 FRONT (R) Rosso
3 SURROUND (L) Blu
4 SURROUND (R) Grigio
5 CENTER Verde
6 SUBWOOFER Viola
Inserire completamente
i cavi.
i: Bianco
j: Blu
Premere!
es. []PT560]]
Diffusori
surround (S)
Adesivo del cavo del diffusore (in dotazione)
Applicare gli adesivi ai cavi dei diffusori per
facilitare il collegamento.
≥ Fare attenzione a non incrociare
(cortocircuitare) o invertire la polarità dei fili dei
diffusori; diversamente, é possibile che i
diffusori vengano danneggiati.
NO
Unità principale Inserire interamente.
FM ANT
(75 )
Nastro adesivo
Antenna FM interna
(in dotazione)
Fissare questa estremità
dell’antenna nel punto in cui la
ricezione è migliore.
Unità principale
FM ANT
(75 )
Antenna FM esterna
[Utilizzo di un’antenna televisiva (non in
dotazione)]
≥ È consigliabile che l’antenna sia installata da
un tecnico competente.
Cavo coassiale da 75 ≠
(non in dotazione)
Utilizzare un’antenna esterna in caso di ricezione radiofonica
scadente.
≥ Scollegare l’antenna quando l’unità non è in uso.
≥ Non utilizzare l’antenna esterna durante un temporale.
Unità principale
83
